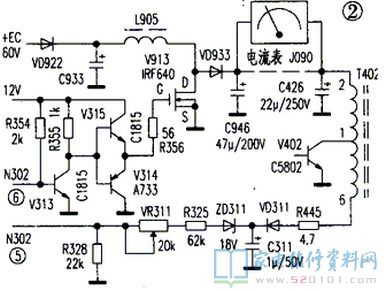

其故障原因多是行输出管V402c、e极间击穿短路，开机监测行输出变压器2脚处的电压（+EC），在2V~20V之间随指示灯闪亮同步跳变，据此估计是行输出部分发生了故障，其中V401损坏的可能性最大。关机测量其c、e极间正反阻值均为30Ω左右，证明已经击穿。行管损坏的一般原因无非是过压击穿和过流、过热烧毁。拆掉V402后通电测主电压空载时为63V，加上100W灯泡作假负载时为59.8V，属于正常。经过仔细检查线路未发现其他问题后，装好行输出管试机，在开机瞬间有高压启动声，之后指示灯闪烁，又回到原故障状态，查行输出管又击穿。在开关电源正常情况下，估计故障根源在DC/DC变换电路。然而行输出级不工作的情况下没有产生反馈信号，所以也就不能进行动态测量分析。为此断开J090跳线（见图2），在+EC支路串入电流表，并临时改供电接到+B电压（60V）上，先绕开DC/DC变换电路这一级。采用这种方法的好处是既保证行输出管安全工作，又可以对可疑部位动态监测。开机观察行电流为500 mA左右，属于正常。调节行输出变压器上加速极电位器使光栅亮、暗变化时，观察行电流变化范围约在±30 mA左右，证明行输出电路无故障。这时可放心对其他可疑部位进行测量，虽然测量的结果并不能反映实际存在的问题（原因是行输出电路的供电不符合要求，行反馈支路还处在不正常的状态）。装回L905，恢复DC/DC变换电路的工作，用40W灯泡作行负载，开机速测C946上电压高达220V以上，估计问题出在运算放大器N3025脚没有参考电压（正常值2.5V，稍微升降会引起+EC电压较大的变化），C311上形成的参考电压还不足以使ZD311击穿。经测量C311两端电压为14.4V，明显过低。为保险起见，先用10kΩ电阻并联在R325上，目的是改变与R326的分压比，提高N3025脚比较电压，使+EC最高电压值受到限制，以保护行输出管不再被过压击穿。把+EC改接回原来电路，开机测C311两端电压仅有20V左右，N3025脚电压为2.5V，+EC电压为98V。由此分析故障根源确是C311上形成的电压达不到设定值。当用同规格电容更换C311后，开机测其两端的电压已升到27V。拆去R325上的并联电阻试机，故障排除。
