概述：A3/A6机芯开关电源具有结构简单，经济实用等特点，是彩色电视机用得最多的一种电源，它不但用于A3/A6机芯中，还广泛用于新型数码彩电中。目前康佳、长虹、海信、厦华等品牌彩电，均有许多机型使用了这一电源。
本文以海信76810机芯彩电为例，来分析这种电源的工作过程及检修方法。

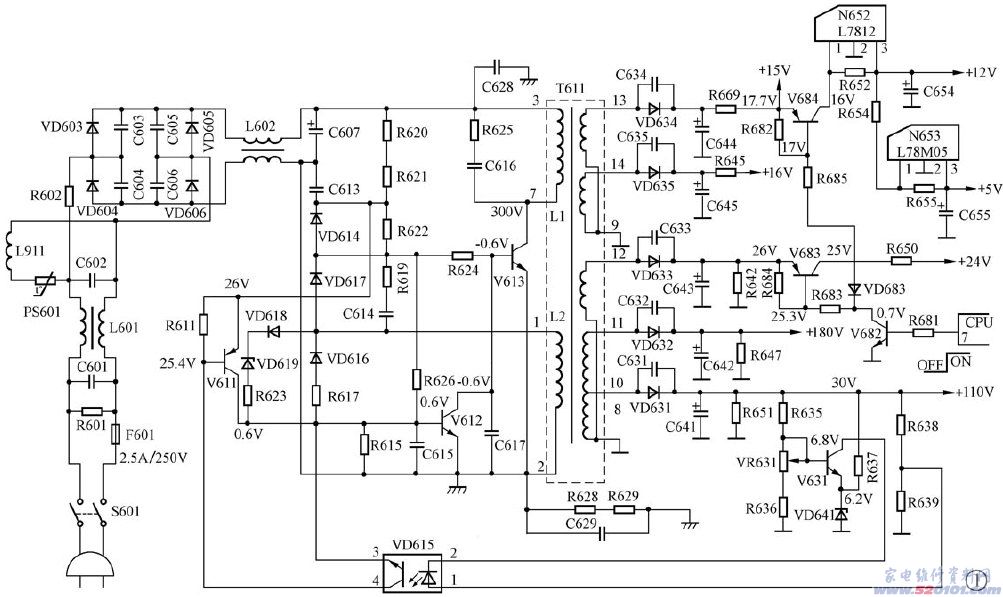

三洋A3/A6机芯开关电源电路图
工作过程分析
1.整流滤波电路
请先看上图，220V交流市电经电源开关、保险管及低通滤波后，一路送至消磁线圈，以便每次开机时，能对显像管进行一次消磁；另一路送至桥式整流电路，经整流后，变成脉动直流，再由L602和C607进行滤波，从而在C607上建立起约300V的直流电压，该电压便是开关电源的直流供电电压。为了分析方便，不妨将C607的负端定义为电源“地”，这个“地”又称“热地”，而开关变压器右边的“地”为“冷地”。
2.开关振荡过程
开关电源的振荡过程是在开关管、启动电阻及正反馈电路的共同作用下完成的。开机后，C607上的+300V电压一方面经开关变压器的初级加到开关管V613的集电极，另一方面经启动电阻R620、R621、R622及R624加到V613的基极，从而使V613导通。V613一旦导通，便会产生集电极电流，相当于流过L1的电流增大了，故L1会产生上正下负的自感电压，L2上会产生上正下负的感应电压，该电压的负端加在V613的发射极上，正端经正反馈电路C614、R619送至V613的基极，从而使V613导通增强，集电极电流增大，L1继续产生上正下负的自感电压，L2也继续产生上正下负的感应电压，从而使V613导通又继续增强，这种正反馈的结果，很快使V613饱和。
V613饱和后，+300V的电压开始对L1充电，L1中的电流线性上升，L1和L2上的电压维持原极性。L2上的电压开始对C614充电，充电电流方向为：L2上端→C614→R619→R624→V613的be结→L2下端，由于充电电流流过V613，故充电电流会继续维持V613饱和，但随着充电的进行，C614上的电压越来越大，充电电流也越来越小，当充电电流小到一定程度时，V613便退出饱和区，进入放大区，此时，V613的基极电流又恢复对集电极电流的控制作用，因而，随着充电电流的继续减小，V613的集电极电流也会减小，L1和L2上的电压极性反转，都变为上负下正，L2上的电压反馈到V613的基极后，会使V613的导通程度继续下降，这种正反馈的结果，很快又使V613截止。
V613截止后，C614开始放电，放电路径为：C614下端→VD617→R619→C614上端，随着放电的进行，C614两端电压越来越低（指下端对上端），当放电完毕后，V613在启动电压的作用下又导通，进入下一个振荡周期（也可将C614的放电过程，理解为+300V电压对C614的反充电过程）。这样，由于启动电路和正反馈电路的共同作用，而使V613处于振荡状态。
3.稳压过程
该电源是通过调节开关管V613的饱和时间来稳定输出电压的，而其振荡频率维持不变。当+110V输出电压升高时，V631的基极电压也升高，而其射极电压却维持不变，故V631导通会增强，集电极电流增大，光电耦合器VD615中的二极管发光增强，光电三极管导通也增强，V611的基极电流增大，集电极电流也增大，从而使V612导通加强，对V613基极分流作用增大，V613饱和基极电流减小，饱和时间缩短，饱和期间，开关变压器初级所储存的能量减少，向次级释放的能量也就自然减少，从而使各路输出电压下降。若+110V输出电压下降，则调整过程相反。
4.各路电压输出过程
开关电源工作后，开关变压器初级上会产生脉冲电压，各次级绕阻上也会感应出大小不等的脉冲电压，这些脉冲电压经整流滤波后，变成整机所需的各种直流电压，直流电压产生的过程如下：
开关变压器13脚输出的脉冲经VD634整流，C644滤波后，得到+15V的直流电压，该电压一方面送到遥控系统，在遥控系统中，被稳定成+5V电压，给CPU和存储器供电；另一方面，经电子开关V684送到N652，被稳定成+12V电压，送至视放末级及小信号处理电路，+12V还要经N653稳定成+5V电压，给小信号处理器供电。
开关变压器14脚输出的脉冲经VD635整流，C645滤波后，得到+16V电压，该电压经限流电阻R645后，送至伴音功放，作为伴音功放的供电电压。
开关变压器12输出的脉冲经VD633整流，C643滤波后，得到+24V电压，经电子开关V683后，送至场输出电路及行推动电路，作为它们的供电电源。
开关变压器11脚输出的脉冲经VD632整流，C642滤波后，得到180V电压，给视放末级供电。
开关变压器10脚输出的脉冲经VD631整流、C641滤波后，得到+110V电压，给行输出电路供电。
5.待机控制过程
待机控制电压由CPU的⑦脚送来，正常工作时，CPU⑦脚输出高电平（5V），V682导通，V683及V684均饱和导通，+12V、+5V及+24V均能正常输出，小信号处理器及行场扫描电路工作正常。遥控关机后，整机进入待机状态，此时，CPU⑦脚输出低电平，V682截止，V683及V684也均截止，从而切断了+12V、+5V及+24V电压的输出，小信号处理器及行场扫描电路均停止工作。
6.保护过程
电源中设有两条过压保护电路，一条由R626、R615及C615组成，当市电增高而引起正反馈增强时，R626会将V613基极上的正反馈脉冲引到V612的基极，并使V612导通增强，从而对V613基极的分流作用也增强，因而可以限制V613的饱和基极电流，进而可以限制V613的饱和时间，使+B电压不只于过分升高。第二条保护电路由VD618、VD619及R623组成，当正反馈过强时，流过VD618、VD619及R623的电流也必增大，V612导通程度也增强，对V613基极的分流作用也增强，从而可以限制V613的饱和时间，进而限制了+B电压的升高。由于以上两条保护电路存在，当稳压环路出现异常时，+B电压也不会升得很高，一般在160V左右。
故障检修
开关电源出现故障时，常会引起三无现象，检修时，最好将所有负载都断开，并在+B（110V）输出端与地之间接一假负载（60W或100W照明灯炮），这样可避免检修过程中损坏负载的现象，然后，根据下列情况分类处理。
1.接上假负载后，灯炮不亮，各路输出电压均为0V，也无任何异常响声。

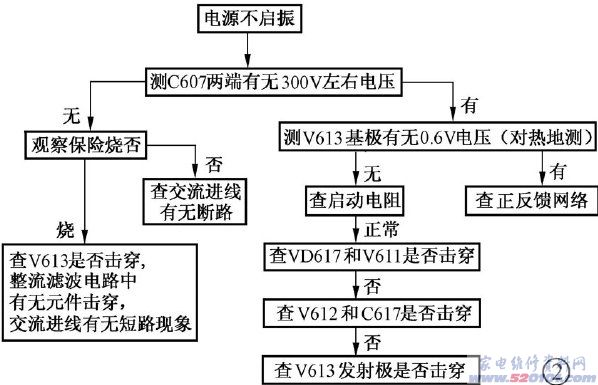

这种情况说明电源不启振，可按图2所示的流程进行检修。
2.接假负载后，电源能工作，但+B电压只有几十伏。
这种情况说明稳压电路有故障，此时，可断开VD615的③脚，看+B电压能否升高，若+B电压能升高，说明脉宽调制电路是正常的，故障出在取样比较放大器，或VD615本身。若断开VD615③脚后，+B电压未能升高，则应检查脉宽调制电路，即V611、V612及其周边元件。当然VD616漏电，也会出现这种情况。
3.接上假负载后，电源能工作，但+B电压升高许多。
这种故障也是稳压系统不良引起的。检修时，可将VD615③、④脚短路，看+B电压能否降得很低，若+B电压确实降得非常低，说明脉宽调制电路正常，故障一般出在VD615、V631及其周边电路上。若短路VD615③、④脚后，+B电压不变，说明故障出在脉宽调制电路上，应查V611、V612及周边元件。附带说一句，当R626、R615或C615开路时，也会使+B电压升高。事实上，当+B电压严重升高时，很可能损坏负载，一般会击穿行管和行输出变压器，因此，排除电源故障后，还必须查一下行负载。
4.经常损坏开关调整管V613。
损坏开关调整管的原因有如下几个方面：一是300V滤波电容C607容量减小，导致纹波过大，使电源工作环境变差，开关调整管截止期间，初级绕组所产生的反峰脉冲增高，击穿开关调整管。二是并联在初级绕组上的反峰吸收网络失效（R625或C616开路），导致开关调整管截止后，初级绕组所产生的反峰脉冲得不到吸收，长时间加在V613的ce极之间，击穿V613。三是V612、C615、C617、V611等元件性能变差，导致电源发生轻微的“吱吱”叫声，使开关管功耗加大，发热严重，乃至损坏。更换V612（2SC3807）时，应特别注意其β值，一般应选用β≥400的管子，如2SC3807、2SC2060、2SD400等。[Page]
