海信平板电视维修技术第三章:关键测试点电压

2013-10-04 07:14:36  阅读 460 次 评论 0 条
摘要:

本文目录3-1 主板3-2 电源板/LED背光驱动板3-3 TCON板以下内容为正文3-1 主板关键点电压3-2 电源板/LED背光驱动板3-3 TCON板关键电压1、Vin、VDD、VAA故障后屏幕无图。2、VGH

本文目录
3-1 主板
3-2 电源板/LED背光驱动板
3-3 TCON板

以下内容为正文

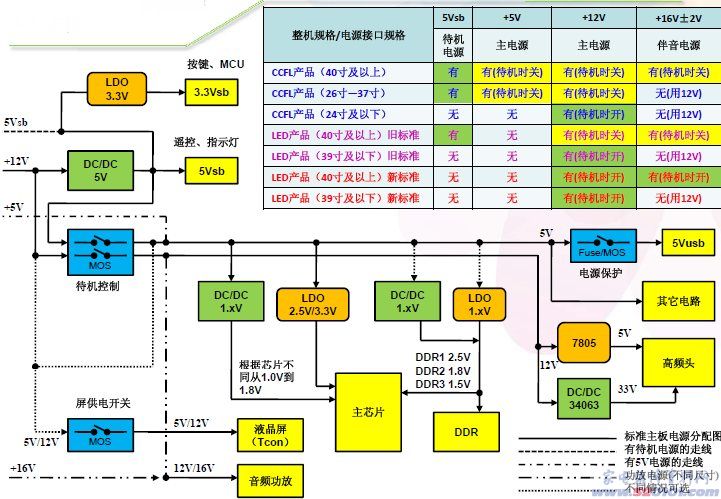

3-1 主板关键点电压
海信平板电视维修技术第三章:关键测试点电压 第1张

3-2 电源板/LED背光驱动板
海信平板电视维修技术第三章:关键测试点电压 第2张

3-3 TCON板关键电压
海信平板电视维修技术第三章:关键测试点电压 第3张
1、Vin、VDD、VAA故障后屏幕无图。
2、VGH、VGL故障后画面异常或画面切换缓慢。
3、Vcom故障后画面偏淡或是画面闪烁。
