海信平板电视维修技术第二章：电路接口汇总

本章主要讲述海信平板电视电路接口，目录如下
2-1电路接口的演变
2-1-1主板主要电路接口示意图
2-1-2 主板电路接口一览表
2-2电路接口定义（CCFL/LED）
2-2-1
LVDS接口30P（FFC）+12V供电
LVDS接口——30p（FFC）+5V供电
LVDS接口——51p 3D屏接口定义（海峡规范并兼容非3D屏）
LVDS接口——41p 屏接口定义（与51p组成120Hz接口）
LVDS接口——40P/30P（双排列式）标准接口
LVDS接口——44p/3D(双排卧式)标准接口
LVDS接口——主板内置TCON接口
2-2-2 主板电源接口
2-2-3遥控按键接口
2-2-4 其它接口

以下内容为正文
2-1电路接口的演变

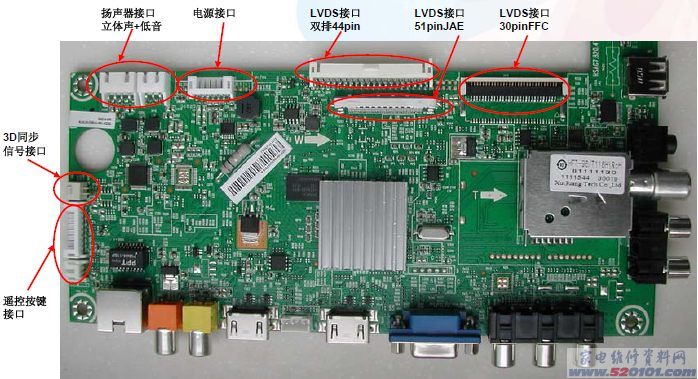

2-1-1 主板主要电路接口示意图

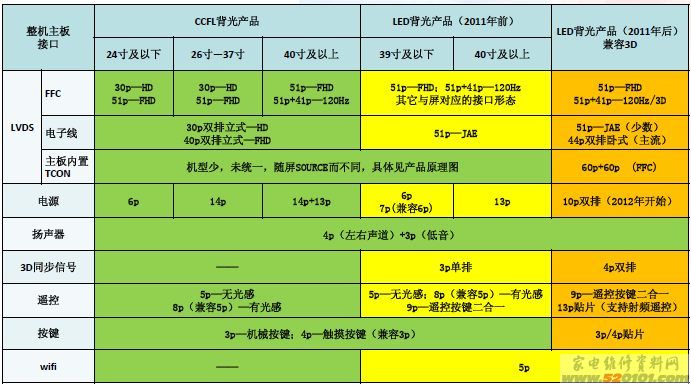

2-1-2 主板电路接口一览表

注：随着技术的发展，主板各接口的形态和定义也经历了几代变化，如下表所示。每种接口的具体定义，见下一页的详细说明。

2-2电路接口定义（CCFL/LED）

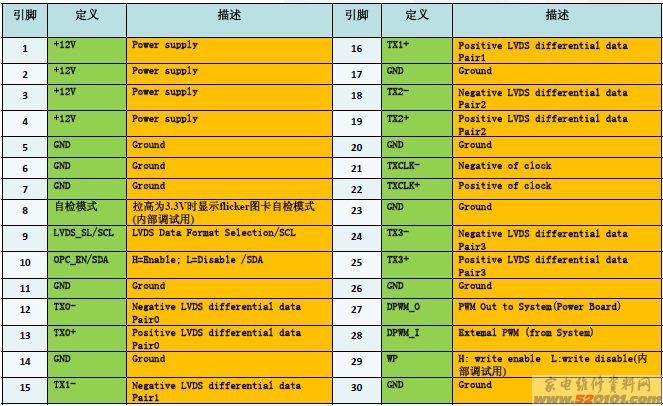

2-2-1 LVDS接口——30p(FFC)+12V供电

注：此定义为海信自制模组接口定义，外购屏信号接口大部分与此兼容。具体需以该机型原理图为准。

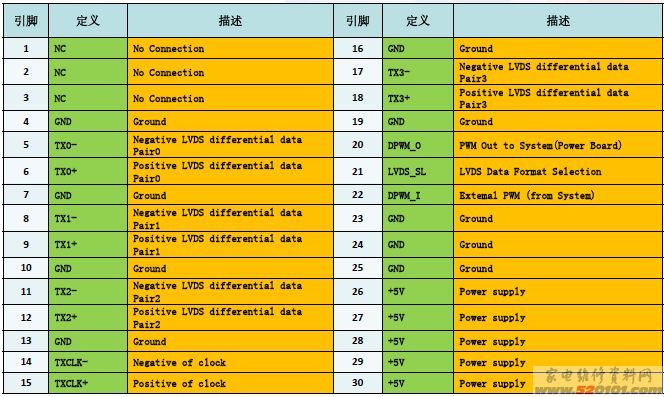

2-2-1 LVDS接口——30p(FFC)+5V供电

注：此定义为海信自制模组接口定义，外购屏信号接口大部分与此兼容。具体需以该机型原理图为准。

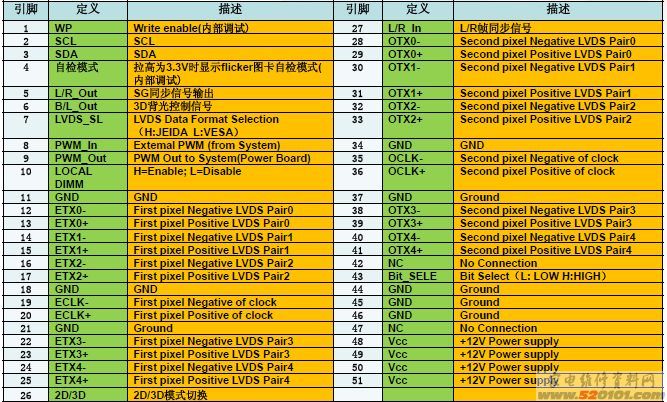

2-2-1 LVDS接口——51p 3D屏接口定义(与海峡规范接口兼容并兼容非3D屏）

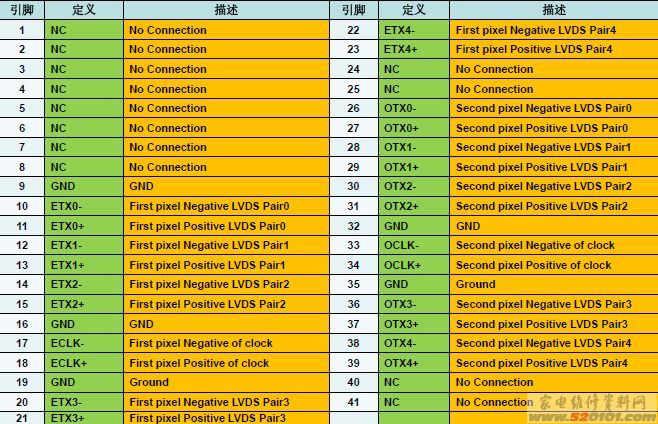

2-2-1 LVDS接口——41p 屏接口定义(与51p接口共同组成120Hz接口）


2-2-1 LVDS接口——40p/30p(双排立式)标准接口（红字为30p接口定义，29、30为空）


2-2-1LVDS接口——44p3D(双排卧式)标准接口

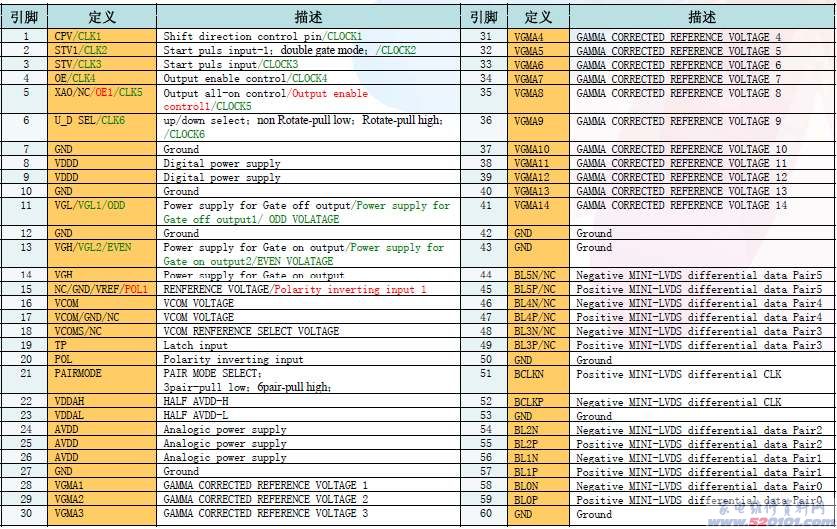

2-2电路接口定义（CCFL/LED）

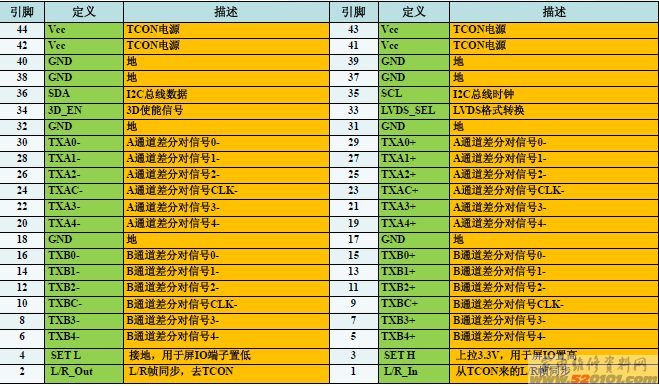

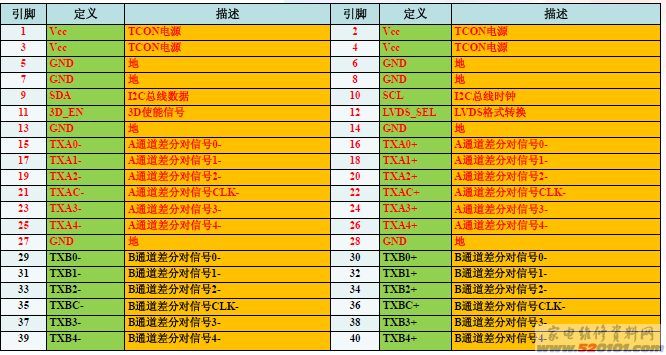

2-2-1 LVDS接口——主板内置TCON接口(60p+60p)——左侧L

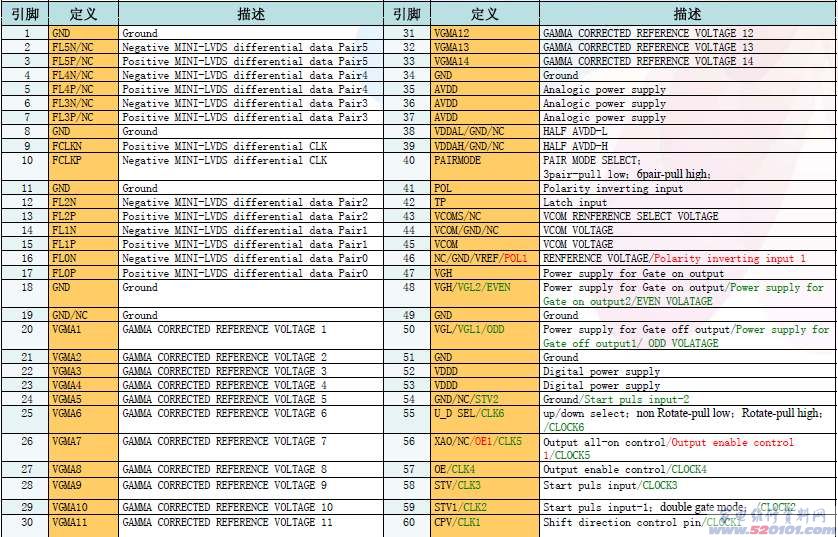

2-2-1 LVDS接口——主板内置TCON接口(60p+60p)——右侧R

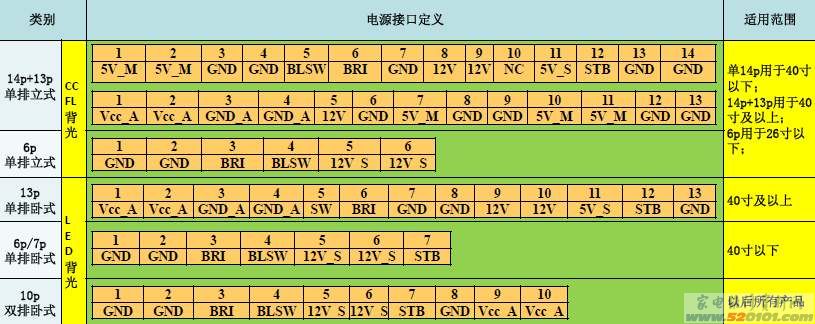

2-2-2 主板电源接口

说明说明：
5V_M: 主5V，待机关闭
12V: 主12V，待机关闭
12V_S: 常开12V，待机开
5V_S: 待机
5VSTB: 待机控制，高开机、低待机
BRI: 背光亮度调节，电压高/占空比高亮度高，反之低
BLSW: 背光开关，高开低关
Vcc_A: 音频功放电源，40寸以下12V，40寸及以上14—18V

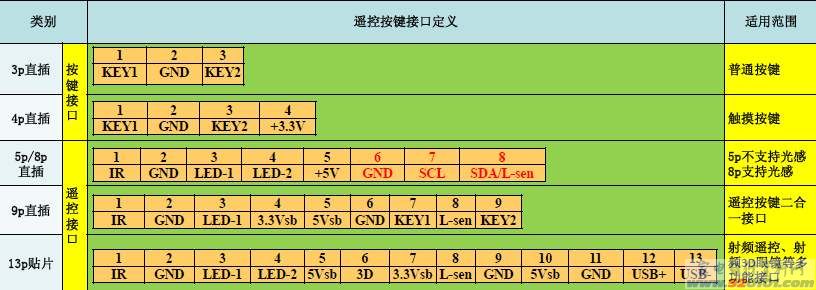

2-2-3 遥控按键接口

说明
KEY1/KEY2: 按键线1、2。
IR: 遥控信号
LED-1/LED-2: 电源指示灯信号1、2，一般情况只用1
L-sen: 模拟光感信号输出，检查环境光强度
按键电压参考值：

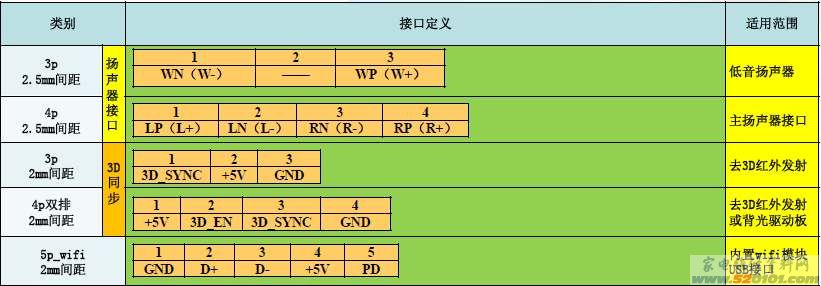

2-2-4 其它接口

说明
WN:低音扬声器负极
WP:低音扬声器正极
LN：左声道扬声器负极；
LP：左声道扬声器正极；
RN：右声道扬声器负极；
RP：右声道扬声器正极
3D_SYNC：3D同步信号
3D_EN：2D/3D状态切换
PD：待机控制信号，低关高开。
