海信大屏幕彩电枕校电路原理与维修（图）

目录
一、枕形失真的原因
二、二极管调制器枕校电路原理
三、实际电路分析
四、枕校电路部分元件参数选用
五、故障分析

一、枕形失真的原因

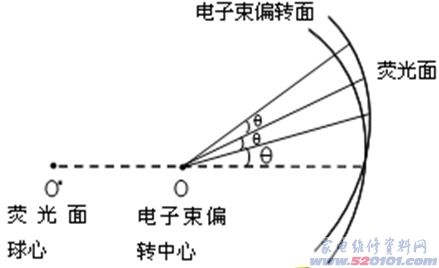

    由于显象管的屏幕不是以发射中心为球心的球面,其曲率半径远大于电子束的扫描轨迹的球面曲率半径,电子束在扫描过程中虽然速度相同,但扫过屏幕的线速度并不相同,离屏幕中心越远的区域其线速度越快,使光栅的每一行左右边缘部分拉长,每一场上下边缘被拉长,导致光栅产生枕形畸变(又称延伸畸变).这种失真随显象管尺寸,偏转角的不同失真程度不同,屏幕越大,偏转角越大,其失真越严重.(见图１)


   为了补偿这种失真,最简单的方法是调制水平偏转线圈中的扫描电流,使中间的水平偏转电流相对屏幕顶部和底部部分加大,水平偏转电流的包络是一个与垂直锯齿波扫描电流同相的抛物波,也就是可以通过垂直偏转电流对水平偏转电流调制来实现。(见图２)可以采用不同的方法调制水平偏转线圈电流,最方便的调制器就是“二极管调制器”,通过二极管调制器可以调制偏转电流,从而调整图像宽度,得到无几何失真的图像。(见图３)

图2

二、二极管调制器枕校电路原理
    从图４的图示中可以看出这个电路与常规行输出电路的不同之处是使用了两只阻尼二极管D1、D2,两只逆程电容Cf1、Cf2,一只S型校正电容Cs、一只枕校电容Cb和一只枕形失真校正调制线圈Lb.电路的另一个特点是包含了3个谐振频率相同的逆程谐振回路.

图4
    由于行输出管在饱和导通时内阻极小,可以看成是一个开关.它在开关脉冲的控制下,能把偏转线圈和电源电压周期性接通或断开,使偏转线圈中流过所需的锯齿电流.因此就要采用高频开关电路来得到高频锯齿波电流.因为工作频率高,当行输出管由导通变为截止时,在电路内就会产生严重的高频自激振荡,所以必须并联阻尼二极管加以抑制,否则会破坏正常扫描．
　　根据扫描电路的工作状态,可以将其简化为图５,我们可以把它看作是3个振荡器:由LP,CF,K组成的由Vb供电的主振荡器,由Lb,Ｃf2,K2组成的由Cb两端电压Vm供电的从振荡器(调制器),以及由Ly,Cf1,K1组成的从振荡器(偏转振荡器).主振荡器生成回扫脉冲VF,调制器生成回扫脉冲Vfm,这两个振荡器波形和相位相同,形成偏转振荡器的回扫脉冲Vfdef,偏转振荡器的电源电压即CS电容两端电压,可以看出:偏转振荡器与调制器串联,并与主振荡器并联,生成的回扫脉冲VF是不变的,偏转线圈偏转电压VLdef,可以通过改变VM实现,以达到改变偏转电流的目的,不必改变回扫脉冲VF.

图5

　　根据图5所示的行输出简图,我们可以把行输出的基本工作原理分解为四个过程,即正程锯齿波电流和逆程锯齿波电流的形成.图6,图7给出了其电路和波形。

图6
Ａ、t0—t1  在图象显示的正程时间,行锯齿波电流的后半部分的形成过程．
    在t0时开关K闭合,直流电压Vb加到电感L两端,电感L会产生上负下正的自感电动势阻碍电流流动,随后电感Ｌ中的电流会随时间呈线性增长.
 B、t1—t2  在图象消隐的逆程时间,逆程电流的前半部分形成过程.
    在t1时,开关K断开,电感L中没有电流流过，其马上会产生上正下负的自感电动势，这个自感电动势将给电容C充电.随着时间在t2时,电容两端的电压达到最大,回路电流为零.
 C、t2—t3　在图象消隐的逆程时间,逆程电流的后半部分形成过程.
    在t2—t3时,电容开始向电感L放电,并在t3时电感中的电流达到负的最大值.
 D、t3—t4  在图象显示的正程期间,锯齿波电流的后半部分形成过程．
    在t3时刻之后,开关K接通,电感中的电流再次随时间线性增长,并在t4时刻电流变成正值.t4后重复上述过程。
    为了便于理解图5的工作原理,我们暂且不考虑枕校电路的影响,并假设电路已进入稳态,来分步分析.


图7

t0—t1  正程后半部分锯齿波电流的形成过程
　3个振荡器电流均流过三极管BG1,偏转振荡器的电流通过D2,调制振荡器电流通过D1.

图8（a）

t1--t2 　逆程电流前半部分形成过程
　　t1时刻BG1停止导通,电流无法流过D1,D2.只能向逆程电容充电,直至t2时刻逆程电容两端电压达到最大值．

图8（b）

t2—t3　　逆程电流后半部分形成过程
    t2时刻流过逆程电容的电流开始反向,逆程电容放电,两端电压下降.在t3时刻电压为零。

图8（c）

t3—t4　正程前半部分锯齿波电流的形成过程
   t3时刻二极管开始正向偏置,主振荡器电流流过D1,D2(串联).偏转振荡器流过D1,调制振荡器流过D2,直至t4(=t0)电流反向,三极管BG1必须再次导通。

图8(d)



图9

    由以上的过程分析可以看出,在行扫描正程后半段期间,行输出管BG1基极加有正向脉冲,BG1导通,因为Cs<Cb,所以Vs>Vb,此时D1截止,D2导通,形成行正程后半段的扫描电流,电流通路为:Ca→Ly→BG1→D2(或Cb→L)→Ca。
    由于流过D2的电流受Vb控制,如果通过枕校调制激励电路R去控制Vb(见图9),使其按下凹场频抛物波形状变化,此时,Vs则按上凸场抛物波形状变化,行正程扫描后半段期间的行偏转电流幅度具有上凸场频抛物波包络。
    在正程前半段期间,形成行正程前半段扫描电流,扫描电流的幅度与正程后半段期间扫描电流成正比,具有相同的场抛物波规律.从而完成左右枕形失真校正。
    枕校调制激励电路R的主要作用是控制Cb两端电压,使之按下凹场抛物波形状变化.它的输出端实际上起着受控可变电阻的作用,这在实际电路中就是由枕校管担当的.控制枕校管的导通程度,使其内阻按场抛物波规律变化,就可完成此项任务。

三、实际电路分析
    本机的枕校电路比较特殊,和我们常见的枕校电路区别较大.
    抛物波形成电路,枕校量控制、行幅度控制、梯形校正、平行四边形校
正、弓形校正等功能全部集成在TDA9332内部,可通过总线进行调整.枕校输出部分采用了一只N沟道增强场效应管,型号FQPF630.VDSS200V ID 6.3A ．
    枕校电压形成电路:主要由C414、C415、VD409 和C428、VD407构成.电感L404是作为高频行脉冲隔离电感,C404是作为枕校高频滤波电容,而R412是枕校电路的限流电阻。
    场效应管属于电压控制器件,改变G、S极间的电压,可以改变D、S极间电流.最大的优点是输入阻抗非常高,另外还具有噪声低、温度漂移较三极管小等优点.
    TDA9332的3脚输出E/W信号经插排至枕校管的G极,(正常电压为3.8V)(极限电压为0.6-4V),D极电压正常为15V-22V左右(极限电压为6-38V).



四、枕校电路部分元件参数选用
１、阻尼二极管的选用
Ａ、反向击穿电压Vrsm
上管一般选用反向耐压为1500V,下管选用反向耐压为600V．
Ｂ、开关特性
要求正向恢复时间tfr<500ns;正向导通电压Vf<2V;正向恢复电压Vfr<20V(Vfr和tfr较大时容易引起图象左侧失真）．
Ｃ、对于枕校二极管的选用,要求反向恢复时间小,一般用于普通机器的要求trr<250ns,倍频机要求trr<100ns.最大电流Ifwm:要求不低于正向偏转电流．
２、枕校三极管的选用
Ａ、集电极反向击穿电压:要求BVceo≧50V．
Ｂ、集电极最大电流:要求Icm≧Lypeak.(偏转的最大峰制电流）．
一般选用BVceo≧50V,Icm≧3A的管子．

 五、枕校电路故障分析
   在枕校电路中,二极管调制(DDD)型电路比较复杂,形式多种多样,检修相对困难一些.水平枕校电路故障引起的故障现象有：
(1)行幅不正常（或大或小）
(2)行幅异常与枕形失真同时出现（行幅大枕形失真或行幅小镇形失真）。
(3)行幅正常而枕形失真。[Page]

（一）、行幅不正常的检修
       在二极管调制型水平枕校电路中,光栅的行幅大小由枕校电容两端电压高低决定,而枕校电容上的电压一方面由场频抛物波功率放大电路的工作状态决定,另一方面由行输出电路决定.所以,我们可以调节行幅电位器，使场频抛物波发生变化.此时,如果行幅随着变化(但不能达到理想状态),说明枕校电容电压能够发生变化,场频抛物波电路基本能够工作,故障原因可能在抛物波放大偏置电路或行输出电路.如果调节时行幅不变,那么故障是由枕校电路本身引起的。
   在I2C总线控制式二极管调制型水平枕校电路中,当行幅不正常时,改变I2C总线的H-WID项数据大小,如果行幅能够发生变化,也说明场频抛物波功放电路基本能够工作,I2C总线控制也正常,这时除了考虑场频抛物波电路原因以外,还应该考虑行输出电路工作情况.如果调节H—WID项数据大小时,行幅不发生变化,那么行幅不正常的故障是由枕校电路引起.行幅的调整是通过H—WID项数据来改变场频抛物波功放管工作状态进行的,所以改变H—WID项数据的大小时,测量场频抛物波功放管基极电压,如果能够在一定范围内正常变化,说明用于行幅场频抛物波控制信号正常,故障位于行输出电路.行幅不正常的原因为行偏转线圈、行逆程电容、S校正电容、行调宽电感、行输出变压器等不良.如果场频抛物波功.
放管基极电压不能正常变化,说明抛物波控制信号有问题,故障位于枕校电路,常见原因为I2C总线控制电路以及场频抛物波激励控制电路异常.
（二）、行幅失常，同时有枕形失真的检修
        在二极管调制型水平枕校电路中,行扫描电路决定行幅的大小,枕校电路起到修正行幅以及枕形失真的作用,所以在检修行幅、枕形同时失真的故障时,可以断开枕校电阻看看行幅的变化情况.如果断井枕校电阻后,故障现象没有变化,说明行偏转线圈上根本没有得到场频抛物波调制信号,故障一般位于枕校电路,应重点检查场频抛物波功放电路,一般是功放偏置电路、供电电路以及功放管出现问题.如果断开枕校电阻后,行幅枕形同时失真故障能够发生变化,说明行偏转线圈上已经得到了场频抛物波调制信号,检修重点应该转移到行扫描电路.场频抛物波功率放大管损坏更换后,应该继续检查损坏的原因,例如行偏转线圈短路等,会使新换管继续损坏,造成不必要的损失.场频抛物波功率输出电路故障一般是枕校二极管、枕校电容、枕校电感和枕校滤波电容损坏以及串联在这个回路中的电阻开路、电路板断路等.
(三)、行幅正常而枕形失真的检修
        二极管调制型水平枕校电路的基本原理,是利用场频抛物波信号调制行偏转电流,解决光栅水平方向上产生的枕形失真.行幅正常说明场频抛物波功放电路工作正常,所以首先要调节枕校电位器或者调整I2C总线的H—DPC项(枕校)数据来判断故障区域.如果通过调节,枕形失真现象随之改变,但是不能完全解决问题,说明故障在枕校控制电路或者枕校信号传输电路.枕校控制电路故障一般是枕校电位器不良,或者I2C总线数据不能恢复正常造成.枕校控制电路至场频抛物波放大电路之间的枕校信号传输电路存在故障,一般是阻容元件或者在此之间的放大电路不良造成.如果调节枕校电位器或总线的H—DPC数据,枕形失真现象不能改变,那就说明场频锯齿波输入电路、场频抛物波形成电路、枕校控制电路或者枕校信号传输电路可能存在问题.检查场频锯齿波输入电路时,应该首先看场频锯齿波取样电阻阻值是否增大,这是故障率较大的地方.检查场频抛物波形成电路时.应重点检查积分电路.积分电阻开路、积分电容容量减小是造成场频抛物波形成电路故障的主要原因.枕校控制电路故障一般是枕校控制可调电阻开路或者I2C总线失控,而枕校信号传输电路故障一般是阻容元件造成,彩电工作在不同场频时,为了正常显示不同制式下的图像信号,经常采用改变场
频锯齿波幅度的方法调制光栅的枕形失真.采用这种调制方法的电路称为50Hz／60Hz枕校转换电路.因为50Hz／60Hz枕校转换电路是通过CPU发出指令,通过相应引脚的高低变化电平,控制转换电路的导通与截止,使场频抛物波放大电路输入的场频抛物波幅度在不同制式下相应得到改变,达到自动校正枕形失真.当怀疑行幅正常而枕形失真故障是由50Hz／60Hz枕校转换电路引起时,可以有意识地改变它的工作状态,看看故障的变化情况.

六、故障实例
故障：海信TC2511枕形失真，行幅基本正常
检修：先调RP462行幅有变化,由于行幅基本正常且可调,说明V462、V461直流偏置电路元件基本正常,故障元件应在场频抛物波形成电路及传输通道,依次检查R462、R464、R463、C467等元件,发现为R463开路,更换后故障排除。
分析：此故障因R463开路,使R462、C464积分后的场频抛物波未加到V462进行放大,使枕校电路无抛物波输出,无法进行东西枕校,而其直流偏置及输出各级正常,故可维持正常行幅。
故障：TC2975行幅小枕形失真
检修：调整RP462行幅无变化,测C465上端电压为25V,估计为V461开路或V462、V461工作状态不对,没有工作在放大状态,依次测各级工作点,测得V461基极,发射极电压为25V,再测V462基极偏压路,测VD469负极-20V正常,再测V462基极各偏置元件R469、R472、R480、C462发现R480开路,更换后正常.
分析：V462基极偏压是由R480、R472、R469、RP468分压得到的,而R480开路,使V462无正偏,而V462截止,使V461也反偏截止,枕校电路不工作,从而引起C465端电压升高出现此故障.一是R480损坏率高,二是C462漏电也会出现此故障.

机型  HDP3277H
故障现象:不定时白屏回扫线、不定时出现枕形失真同时烧枕校二极管
现象描述:有时开机出现白屏回扫线、几秒钟后出现图像，图像放大且枕形失真。
检修分析:据此现象初步判断,不定时白屏回扫线、可能是视放电压问题 .冷开机在发现故障时测视放供电无电压,经检查视放供电回路发现行变T444的第四脚明显虚焊,补焊后正常。（已出现多例）。
    对于枕形失真现象可先测试枕校电路滤波电容C404,3.3uf/100V两端电压为零.经测试发现枕校电路中的VD407（FMLG16S）击穿.为保证可靠性在更换VD407的同时将C428（24N/400V）加大至36N-39N（主要是降低枕校电路电压,提高可靠性）.然后试机除有点失真其他一切正常,进入总线调整枕校机器正常。
