海信TC2569/TC2585型彩电保护电路工作原理

摘要：

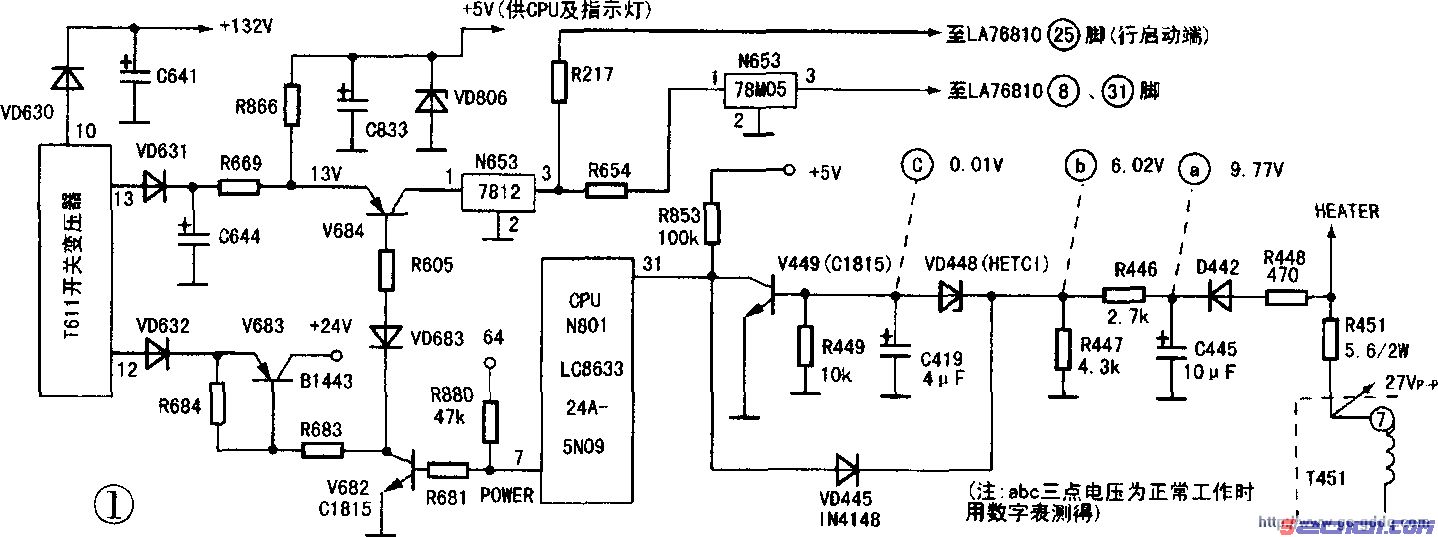

海信TC2569型彩电灯丝保护电路如图1所示。它由CPU31脚监控“灯丝”电压，实现“灯丝”过压或失压双重保护功能。本机正常工作时，CPU31脚为高电平(5V，实际上在2．5V以上均可正常工作)。一旦保护电路启动，3

 海信TC2569型彩电灯丝保护电路如图1所示。它由CPU31脚监控“灯丝”电压，实现“灯丝”过压或失压双重保护功能。本机正常工作时，CPU31脚为高电平(5V，实际上在2．5V以上均可正常工作)。一旦保护电路启动，31脚电压将降低到2．5v以下，CPU⑦脚输出低电平，三极管V682、V683、v684截止，关闭开关电源各路低压电源输出，使整机进入待机状态，达到保护目的。

   CPU31脚外接“灯丝”过压检测和“灯丝”失压(欠压)检测保护电路：
    1．“灯丝”过压检测电路由三极管V449、稳压管VD448、整流管D442等元件组成。电视机正常工作时，行输出变压器T451⑦脚输出27V电压，它通过D442、C445整流滤波后，在图1中的a、b、c点分别形成9．77V、6．02V、O．01V(数字表实测)的直流电压，此时三极管V449处于截止状态，31脚为高电平(5V)。
    当电视机行频偏低、行逆程电容失容、+B电压升高时，均可导致行逆程脉冲电压升高，相应的“灯丝”电压也成正比升高。当图1中的b点电压升高到7．1v时，稳压管vD448反向击穿导通，V449正偏导通，CPU31脚电压变为低电平，内部保护电路启动，⑦脚发出待机指令(低电平)，整机进入保护性待机状态。
    2．“灯丝”失压(欠压)检测电路由二极管VD445、R447、D442等组成。电视机正常工作时，VD445反偏而截止，对CPU31脚的电压无影响。一旦电视机出了故障，造成无“灯丝”电压输出或者输出电压极低时，VD445就会正偏导通，将CPU31脚电压拉低(低于2．5V)，使电视机进入保护性待机状态。
