海信TC2930K彩电有图像、无伴音

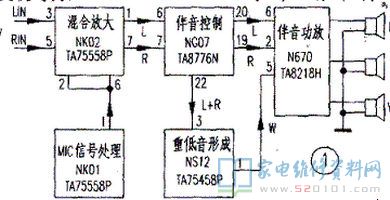

根据故障现象判断伴音电路有故障。置于AV状态输入VCD音视频信号，有图像无伴音；判断故障在伴音电路的混合放大级及之后的电路中。有关方框图如图1所示。

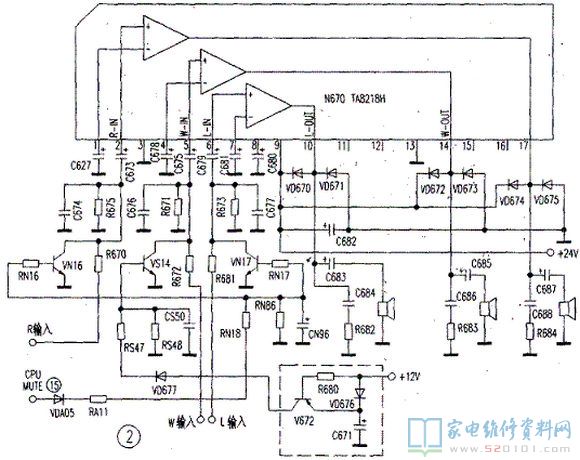

测功放  块 N670供电端⑨脚电压为24V 正常，分别在②、⑥、⑤脚注入音频信号，有声，但在C673、C679、C675负端(见图2)注入音频信号却无声。从图2所示电路分析，首先应该检查静音电路。按动遥控器上静音键，屏幕显示正常，但故障无变化，说明CPU正常而且CPU也未将本机锁定于静音状态。为判断静音电路正常与否，将三声道的静音控制管VNl6、 VNl7、VSl4焊下．开机后伴音出现，判断静音电路有故障。

该机静音原理是：按下遥控器上静音键  ，CPU(CXP 81M20139)15脚跳变为高电平4．5V，使VNl6、VNl7饱和导通，R、L声道静音；VSl4饱和导通，超重低音W声道静音。测CPU15脚电压在按下静音键时有0V和4．5V的变化，但VD677的正极电压却始终为5．1V不变化。顺查VD677正极始终为高电平的来源，发现与VD677]E极相连的还有图2中的虚线部分。分析认为该电路是关机消噪电路，用于消除关机时扬声器发出的“砰”声。

在正常收看状态，V672截止，其c极为低电平，对静音电路无影响；在关机的瞬间，由于12V消失，C671所充的约12V电压对V672 e、b极放电，使V672导通，其c极为高电平，通过VD677使静音电路动作，抑制扬声器发出噪音。从这一原理可以看出，如果此电路在正常收看时误动作，将导致静音电路起控。经检查，R680(10kΩ)断路。该电阻原为1／16W，怀疑其功率偏小，用1／4W、 lOkΩ电阻更换后，故障排除。
