海信TC2566D彩电遭雷击损坏，检修后图像噪波严重

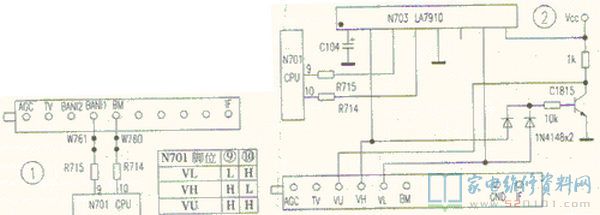

主芯片TB1238AN、CPU为HISENSE-H 99A5H32-3680,经查确定系高频头损坏。此高频头难以购到，海信售后服务部虽有此高频头供应，但价格昂贵，顾客难以接受。经仔细分析，发现此高频头没有SCL、SDA端子，属于电压合成式高频头，相比常见的高频头区别不是太大，能不能用其他高频头代换呢？该高频头与现有的上海画佳高频头（型号为5A11-5V2）相比最为相似，都是5V电源供电，除VL、VH、VU和一个接地端子外，其余端了均完全相同。将画佳高频头装上试机，图声出现，但三个频段都只有VL一个频段的节目，分析这是频段切换方式不同的缘故。原机是以CPU频段控制端子直接控制高频头，而所换上的画佳高频头需要有频段转换电路进行转换，恰好板上有安装频段转换译码集成块LA7910的安装孔，装上LA7910，并拆除其2、4脚之间的跨线W760及3、7脚之间的跨线W761，装上C104搜台，VL、VH两频段均出现清晰的图像，而VU段无台。测CPU频段控制端子逻辑关系如附表所示，其VU段电平与LA7910所需电平恰恰相反，即处于VU段时LA79103、4脚均应为低电平。为解决此矛盾，加装了三极管C1815等五个元件，再次搜台，三个频段节目均完全正常，代换成功。代换前后的有关电路分别如图1、图2所示。
