检修时标准彩条测试图观察，彩条从左至右分别为白、灰、淡青、青、淡品红、品红、黑、黑，与正常的标准彩条对比，发现除黑白正常外，其他颜色都有变化。从故障现象看，不像是制式转换电路有问题。从蓝色条变为黑色条来分析，好像是蓝基色信号丢失，但如果是蓝基色信号丢失，一般不会对绿色条和红色条有影响，即彩条中应有绿色条和红色条，故可排除这种可能。从黑、白色条都正常不偏色来分析，也不是白平衡失调，而视放电路有问题又不会出现如此复杂的颜色变化。综合以上分析判断色差信号B-Y或R-Y出问题的可能性最大，故重点检查色差信号形成电路。

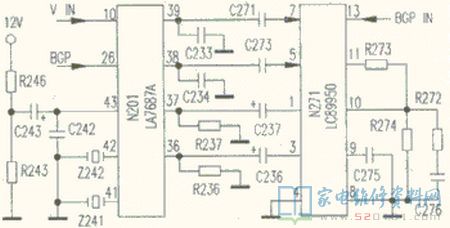

该机色差信号的形成与处理由集成电路LA7687A和LC89950及其外围电路完成，有关电路原理见附图。以PAL制为例，色度信号在N201内被选出后，在26脚沙堡脉冲的作用下分离出色同步信号送至内部的ACC电路，同时，N20141脚内部电路与外接的晶体振荡器Z241产生4.43MHz副载波振荡信号，ACC电路把这两个信号相比较，利用43脚外接的R243、R246、C242、C243二次滤波形成误差电压，控制副载波电路产生稳定的4.43MHz振荡信号。色度信号在N201内部被同步解调器直接同步解调，产生蓝色差信号B-Y；在逐行倒相的副载波作用下同步解调出红色差信号R-Y。这两个色差信号从N20138、39脚输出，经耦合电容C271、C273送入一行延迟集成电路N2715、7脚，在其内部进行1H延时并消除相位失真后，由其3、1脚输出，送回N20136、37脚，N201利用内部的色差矩阵恢复出绿色差信号G-Y。
根据本机色差信号的形成原理，先检查色差信号形成电路的各关键点电压。N20138、39脚电压均为4V，正常；N2715、7脚均为2.4V，正常；N2711、3脚为1.5V也正常。但测得N20137脚为3.5V，而36脚为0.15V,与正常值3.5V相差太多.这说明延迟后的B-Y色差信号在由N2711脚送至N20136脚时出了问题,或者是N20136脚内部电路局部损坏。用电容表测量36脚外接电容C236,发现已无容量,换用一只1uF/50V电解电容后，故障排除。
