海信TC2518KB彩电收看一小时左右自动失机，关闭总电源开关后，过一段时间再开机，又能收看近一个小时；到后来，开机收看3～5分钟就自动关机

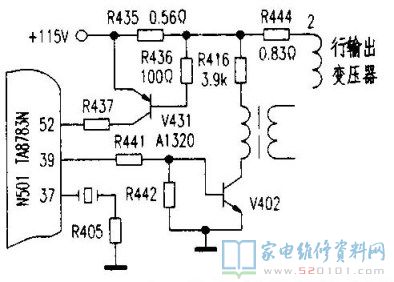

故障出现时，测附图中+115V端电压正常，行输出变庄器②脚电压约为112V．行推动管V402 b极电压为0V，行振荡信号输出端N501　39脚为OV，正常时为2V。说明N501内部行振荡电路已停振，而造成N501内部行振荡不能工作的原因有：N501的供电电压不正常；X射线保护电路动作迫使行振荡停振；N501或37脚外接晶振热稳定性不良。测N501　X射线保护端52脚电压接近2V；正常工作时其电压为0.2V，说明行振荡停振是X射线保护。X射线保护有过压保护电路和过流保护电路，电源电压十115V正常，证明不是过压保护而是过流保护。过流保护电路由R435、V431及其偏置元件组成。其保护电路的原理是：当行输出电流过大时，R435两端压降增大，V431由截止变为导通，其C极电位升高，通过R437使N501　52脚电位升高，X射线保护电路动作，迫使行振荡停振，起到保护作用。查V431、R435、R436等元件，发现R435由正常值0.56Ω变为5Ω，更换R435后故障排除。
