接修一台康佳LC-TM3211型液晶彩电，用户称:在之前的收看中听到机内发出“啪"声，一直没在意，但在最近收看中，“啪”一声响后指示灯绿灯亮，黑屏无声，按动遥控器或面板上的“开机”键均无反应。该机采用盛泰STA200TV电源板，35008338型主板。首先对电源板及主板等进行直观检查，，没有发现有炸裂、烧损的元件，各滤波电容也无凸起及漏液现象。接通电源开关，测电源板上的+5VSB正常，+12V为0.4V，+24V为0.97V，ON/OFF端电压为2.63V;按动“开/待机”键，ON/OFF端及+12V、+24V电压没有变化。为尽快确定故障部位，更换电源板试机，还是不开机。

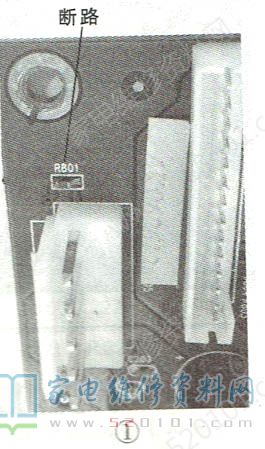

该机开机信号线路为:主板CPU(GM1501)->R815 (470Ω)->插座XS802⑤脚->伴音功放板上插座XS805⑤脚->R801(0Ω )->伴音功放板插座XS801⑦脚->电源板插座CON02⑦脚，检查后发现R801断路。如图1所示，更换R801后试机，一切正常。
将原电源板换上，还是不开机，证明原电源板有故障。取下电源板单独加电测试，空载时+12V为7.7V， +24V为14.6V，但在这两组电压上接入假负载，电压立即降为0V。测PFC滤波电容C1两端电压为371V， +5VSB电压一直为+5.19V， +30VSB电压一直为+29.5V。 根据上述测量数据分析，电源带载能力弱。

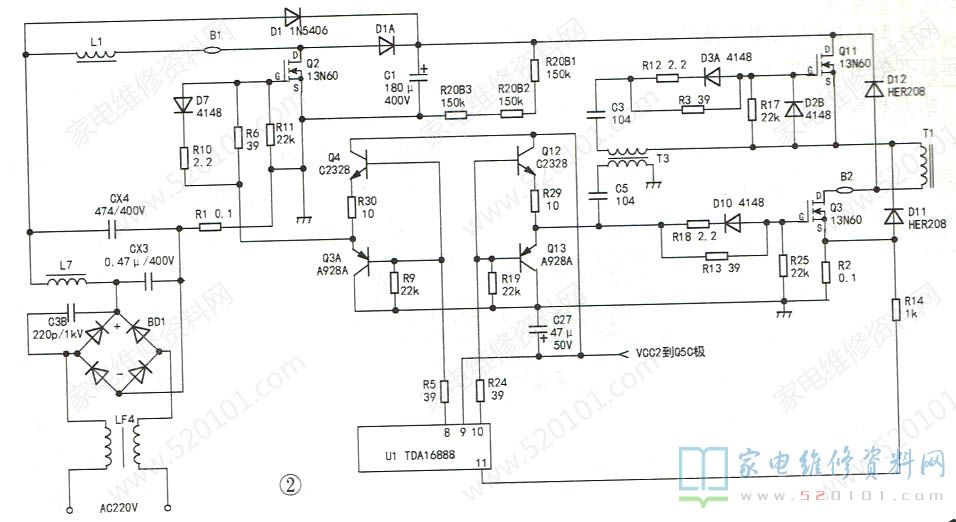

对+12V及+24V输出端滤波电容及整流二极管进行检查，没有发现异常，PFC滤波电容也正常。人为在ON/OFF端加上高、低电平，TDA16888(U1 )⑨脚(电源端)电压在15.18V与0V之间变化，说明开/关机信号能够加到电源控制芯片上。上电测得主电源开关管Q3的G极、S极电压均为0V，D极电压为289V。断电检查，发现G、S极短路，相关电路如图2所示。
更换Q3，为保证开关管的一致性，用同一批次的管子同时更换Q11，在+12V、+24V输出端接上两只灯泡作假负载后加电，只听“啪”的一声Q3、Q11全部烧坏，并且贴片电阻R18、R13也烧断。

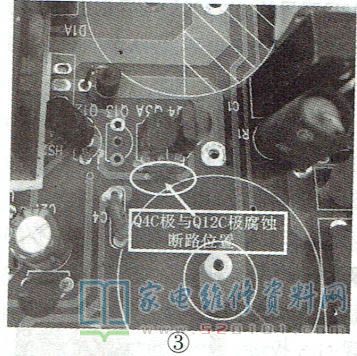

拆除坏件，不装Q3、Q11， 用示波器测得TDA16888的⑧脚有波形输出，但Q3A的发射极却没有波形。用万用表测量，发现Q4的集电极电压为0V。顺着线路查找，发现Q4.Q12的c极一段铜箔已经霉断，如图3所示。

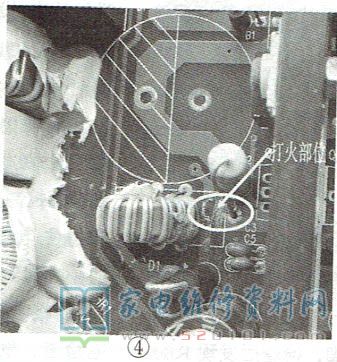

用导线连接好铜箔后再次仔细检查，发现D1负极与Q3的S极间铜箔有打火现象，如图4所示，估计这应是用户听到的“啪"声以及Q3损坏的原因。将打火处清理干净，更换上述损坏元件后试机，故障排除。
小结:1.开/待机电路中R801的断路与电源板同时损坏，因果关系不大，估计凑巧碰上，所以造成笔者用备用电源板试机时也无法开机，期间曾费了很多时间对主板进行详细检查。2.网上下载的该电源板图纸，部分元件编号及电路与实际不符，且电源板为双面板，造成检修时颇费周折。该电源板开/待机端本身有2.65V的电压，正常情况下电源板单独加电后次级+12V、+24V均有输出。PFC电压正常时为371V左右，所以其滤波电容C1仅使用耐压400V而不是450V。检修时为方便开关管Q3、Q11的拆装，将电阻R2拆掉，清理粘胶时才发现D1负极到PFC电容的连线，因电阻R2和Q3 S极连接的一端与其打火放电已经烧蚀，几乎断路，此时才明白用户说的经常听到“啪”的放电声原因，也是第一次损坏主开关管的原因。
