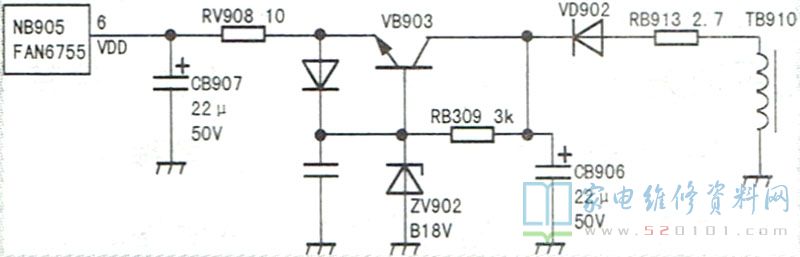

接修一台康佳LED23HS95型液晶彩电，故障表现为雷击后三无。拆机检查，保险正常，300V正常(此机无PFC电路)，电源开关管未击穿。仔细查电源板初级元件，特别是IC周边贴片元件，未见异常。此机电源板型号为KPS+L030C1 (-01 )34008067，次级只输出12V。上电测量12V输出电压为0V，电源芯片NB905(FAN6755)的⑧脚电压为296V，⑥脚电压在6.4V左右波动。NB905⑥脚外围电路如图1所示。
试断开供电电阻RB908 （10Ω)，⑥脚电压无变化，这个电压应来自芯片内启动电路。上述检测说明NB905未启动，怀疑NB905受损。更换NB905后试机，故障排除。此时测得NB905⑥脚电压为17.8V。
