康佳32英寸液晶电视（华星光电屏）花屏的故障维修

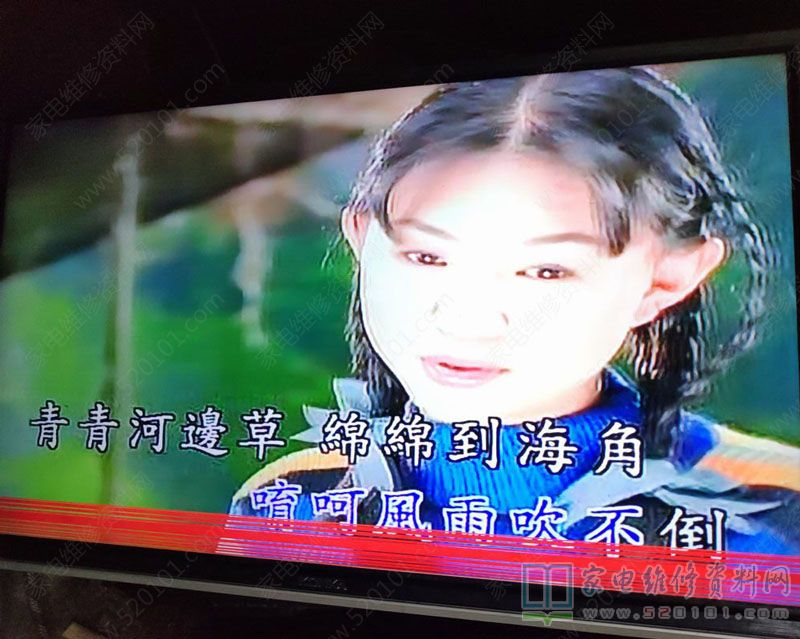

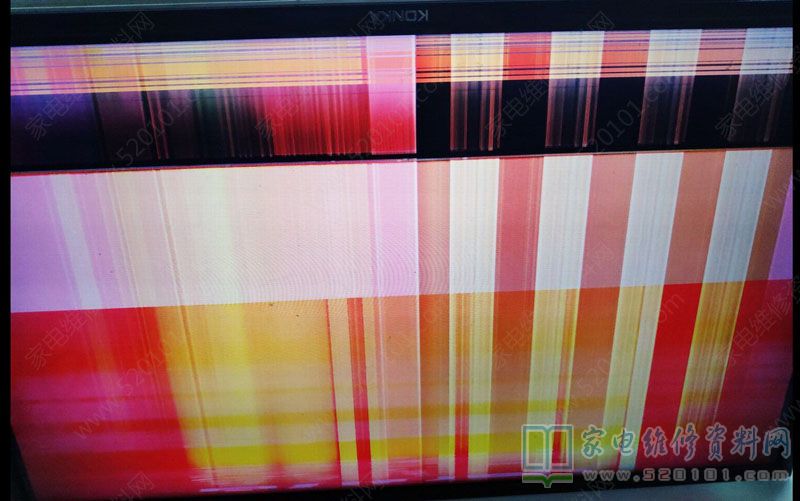

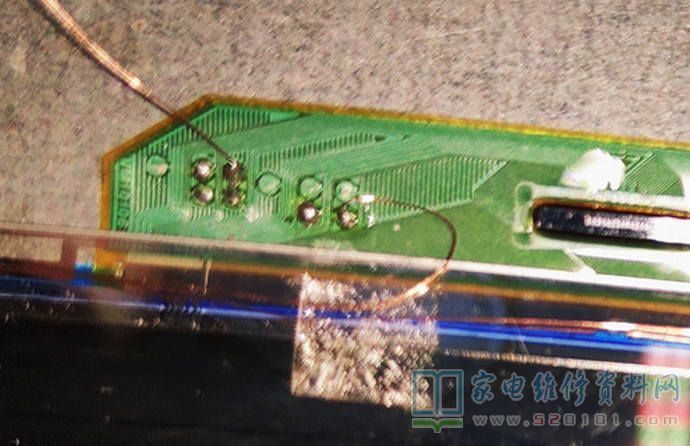

      接修一台康佳32英寸液晶电视，故障如下图所示，初步判断是屏的问题，打开机壳看到是华星光电屏，测量边板供电正常，于是开屏，看到屏上右边有两个Y，型号为VM10106，手上没有这个型号的资料，上网搜了半天都没找到资料，只好慢慢测量记录分析了，经测量发现VGL不正常，于是飞线VGL，连上屏线上电一看故障依旧，只是有点变化，这下不好了这不好修了，可能是缺Y驱动信号或者是Y本身坏了，没有资料就算驱动信号也不好查，都修一半了今天又比较闲就花点时间去查查，随便把Y的点位图给画出方便以后维修，慢慢排查OE，CKV，STV，等信号，发现STV信号有点不正常，于是飞线，连上屏线上电一看，图像出来了，不过遗憾的是Y真坏了，在底部有3cm的横带是原故障，这机修不好了，这屏两个故障，一是屏里走线断了，另一个是Y坏了一个，维修到此结束。

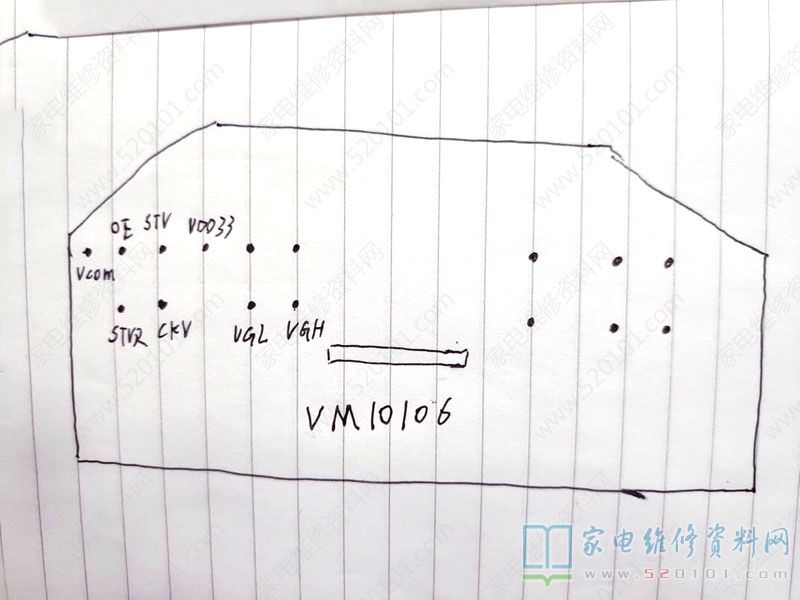

      最后附上边板VM10106的点位图。
