康佳LED42S2260N液晶电视背光闪烁的故障维修

摘要：

接修一台康佳LED42S2260N液晶电视，故障表现为开机出现KONKA图标后屏幕背光出现一亮一暗，同时喇叭也随背光的亮暗变化发出嗒嗒声。看现像听声音基本可以确定电源工作异常（电源前级工作异常或后级有负载短路，

       接修一台康佳LED42S2260N液晶电视，故障表现为开机出现KONKA图标后屏幕背光出现一亮一暗，同时喇叭也随背光的亮暗变化发出嗒嗒声。看现像听声音基本可以确定电源工作异常（电源前级工作异常或后级有负载短路，或者待机电路有问题，背光电路出现保护，使电源间隙工作在正常与休眠状态。）
      拆盖通电测主板各电压（VBL 100V电压实测在75V-95V之间波动，12V电压实测在7-9V波动，主芯片及其它供电5V ,3.3V 2.5V,1.5V,1.1V均正常。）主电压大幅波动而主芯片及其它供电正常，开始有些想不通（查看相关电路，后续电压都是来自12V转5V芯片 AP3503(DC-DC芯片有个特点基本只要在输入电压高于输出电压的时候，输出电压基本上都是正常。12V电压实测在7-9V波动（满足AP3503 DC-DC芯片工作输出5V的条件。)
      将数字表打到二极管档测100V和12V无明显短路，这时将背光芯片OZ9902AGN 24脚接地先排除背光电路引起的故障。（背光电路导常时此脚输出高电平使电源进入休眠模式，有些机型没有用24脚的功能，则可以不用怀疑背光引起的电压波动）
      通电试机电压100V与12V恢复正常（说明判断正确，是背光电路工作异常引起的主电压波动），但背光还是一亮一灭（说明背光电路出现了保护）这时将OZ9902AGN 10脚接地用来解除保护，通电试机背光正常点亮且亮度很好（说明背光电路中存在过压保护，实测LED+ LED-电压在175V，属于正常范围，重点检查 OZ9902AGN过压检测脚，15脚和19脚相关的元件。

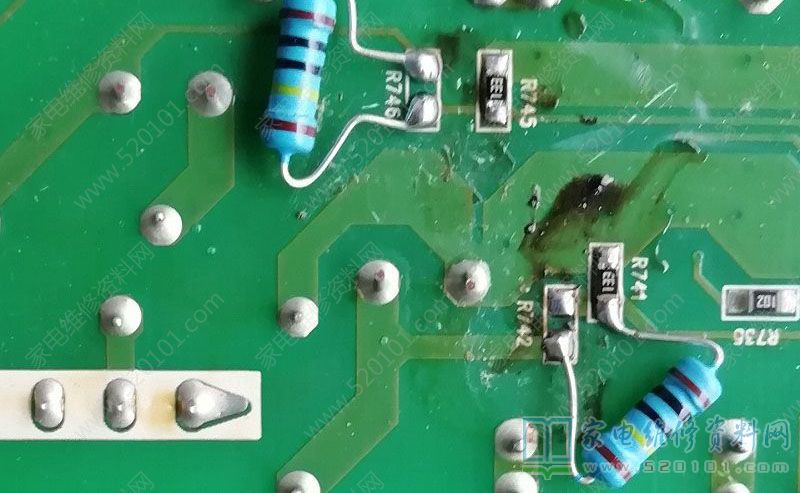

      最后查到主板背面R746、R742（1M电阻阻值不稳有时900多K，有时1M多）更换并解除所有保护后通电试机几个小时一切正常（康佳背光出现保护一般是过压取样电阻坏，有的测不出来建议直接更换)
