康佳LED32MS92C液晶电视开机三无的故障维修

      接修一台康佳LED32MS92C型液晶彩电，三无，指示灯也不亮。拆机检测，开关电源电路无12V及100V电压输出。该机配用KIP+L070E02C1-01型电源、背光二合一板(编号为35016275)，其开关电源驱动芯片采用FAN6755，输出100V和12VSB电压，为主板和背光灯电路供电;LED背光灯驱动电路采用OZ9902，将100V电压提升到160V左右，为LED背光灯串供电。该型二合一板用于康佳LED32HS11、LED32MS92C、LED32HS05、LED32IS97N等型液晶彩电中。

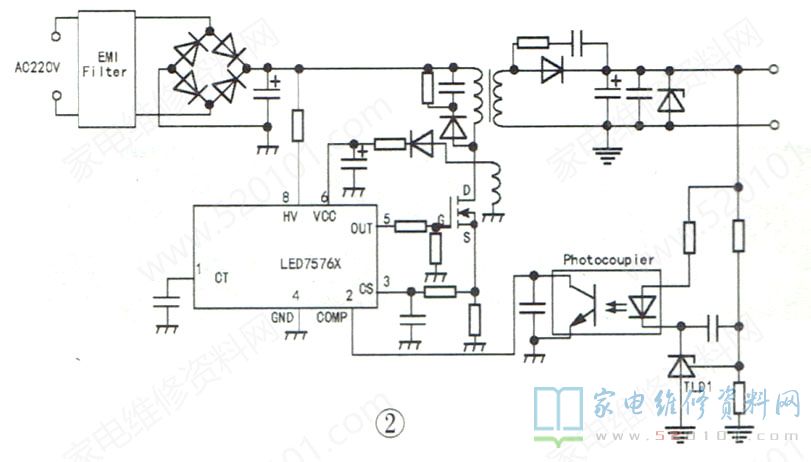

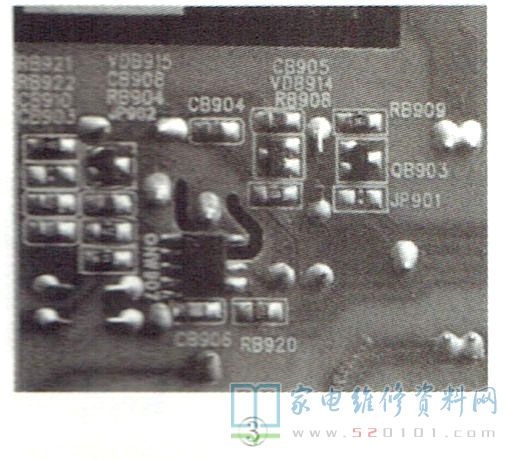

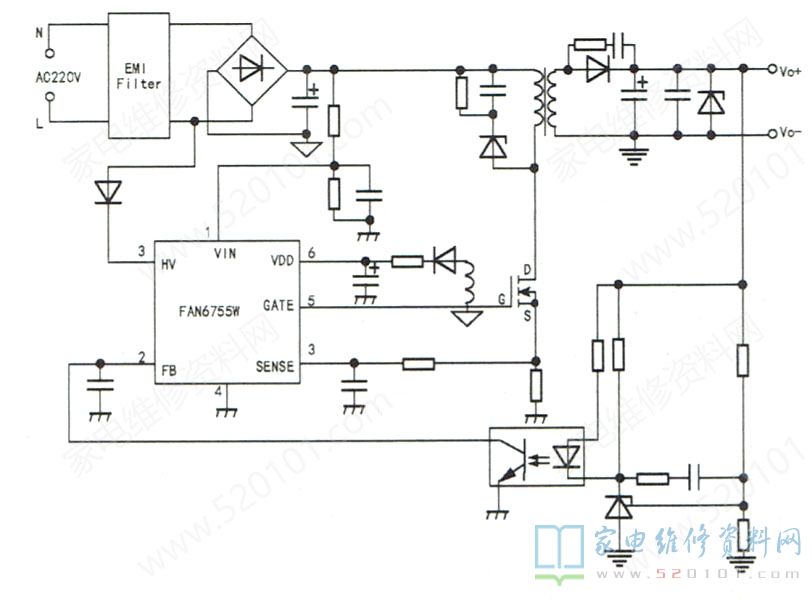

     实测NW907( FAN6755W )各脚电压如下:①脚2V，②脚2.3V，③脚0V，④脚0V，⑤脚2V，⑥脚3V，⑦脚285V，判断NW907损坏。由于FAN6755易损坏，决定换用引脚功能相近的LD7576GS，这两块IC的典型应用电路如图1、图2所示。换上LD7576GS ，拆去NW907的①脚外的VDB915、RB904，如图3所示，通电试机，故障排除。
