康佳LED32F1100CF液晶电视不定期黑屏无声音的故障维修

摘要：

接修一台康佳LED32F1100CF液晶电视，其主板号为35017517，故障现象是正常收看中出现不定时的黑屏且无声音。拆盖播放等故障出现时，检测主电源输出正常，待机5VSTB和3.3VSTB正常，主芯片TP_

      接修一台康佳LED32F1100CF 液晶电视，其主板号为35017517，故障现象是正常收看中出现不定时的黑屏且无声音。拆盖播放等故障出现时，检测主电源输出正常，待机5VSTB和3.3VSTB正常，主芯片TP_1V2_VDDC正常、POW_ON/OFF电压3.26V（说明主芯片送出了开机信号，主芯片开待机部分电路，工作正常。）

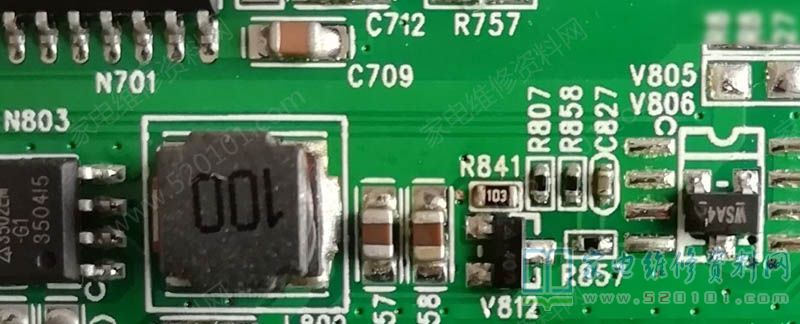

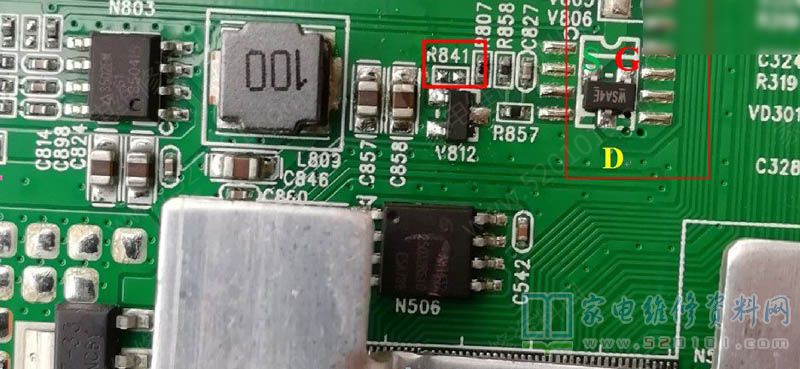

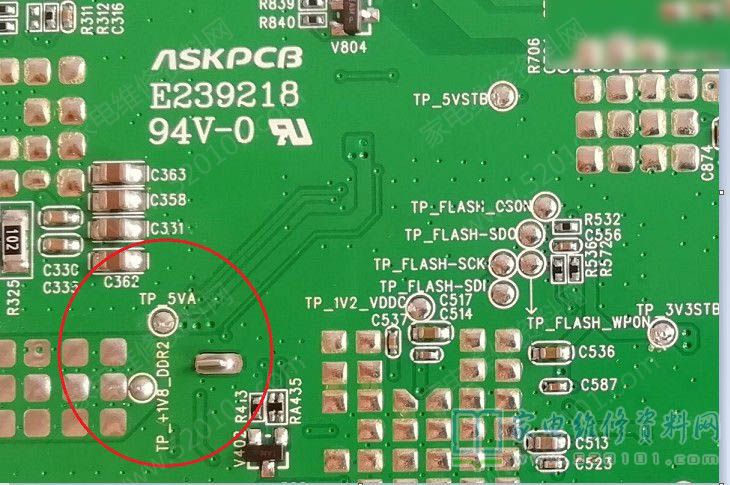

      进一步检测TP_+1V8_DDR2(主芯片内部内存供电）无电压输出，TP_5VA也无电压输出（检查的重点，因先有此电压才会有TP_+1VB_DDR2)顺着线路检测到V806 PMOS管3脚（D漏极无输出）2脚（S源极有5V电压）1脚【（G栅极5V)很明显此脚为高电平时V806工作在截止状态】使TP_5VA无法输出。继续往下查V812三极管NPN型（1脚基极电压只有0.19V)也工作在截止状态无法拉低V806 PMOS管1脚电压。测连在V812基极的电阻R841右端有3.26V(该电压来自主芯片的开机信号POW_ON/OFF)正常，那么为什么V812基极只有0.19V了，只有两个可能，要么V812本身坏，要么R841坏。

      在线测量V812基本正常，在线测R841开始测时有10K多，慢慢变为47.6K很明显不正常（根据以往经验三极管作为开关用途时，基极电阻一般取值在1K-10K)，由于一时无法找到图纸，不知道该电阻阻值多大（0402的贴片电阻上面没有数字），于是在整个板上找相似的电路发现三极管基极电阻均为10K，在其它料板上取下一个0603的10K贴片电阻装上，V812基极电压恢复为0.7V此时工作在饱和状态，使V806 PMOS管1脚栅极电压拉低，此时TP_5VA和TP_+1V8_DDR2输出正常，电视机恢复正常。
