康佳34006383二合一电源板的电源部分采用集成电路FSQ0765，逆变器部分采用集成电路OZ9926A。电源总功率为72W，设计简单，维修方便，故障率低，应用于康佳LC26D08 (2BOM) 、LC26DT68(2BOM)、LC26ES26 ( 2BOM)、LC26ES30 ( 2/3/4/580M )、LC26ES30B ( 1/21/380M )、LC26ES60(1/280M)、LC26ES6OB (1/280M)、 LC26HS30CV (1BOM)、 LC26HS60B (180M) 等液晶彩电中。

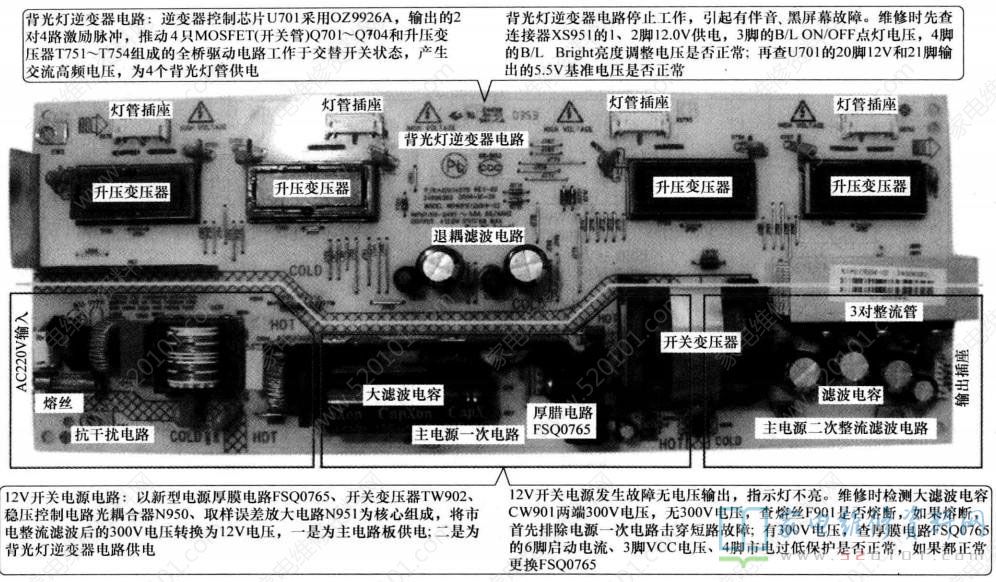

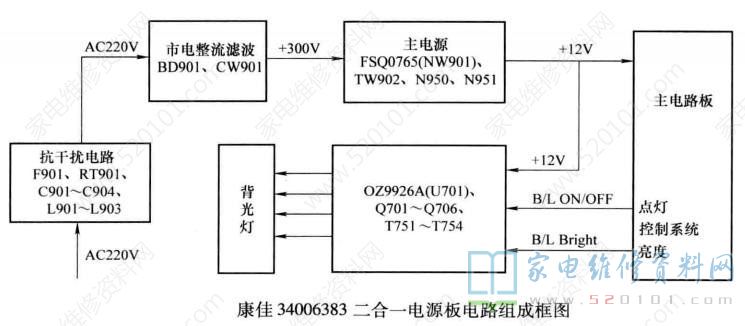

康佳34006383二合一电源板实物图解如图1所示;电路组成框图如图2所示。
整个电源板由12.0V开关电源和背光灯逆变器两大部分组成。其中12.oV开关电源以新型电源厚膜电路FSQ0765、开关变压器TW902、稳压控制电路N950、N951 为核心组成，将市电整流滤波后的300V电压转换为12.0V的电压，一是为主电路板供电;二是为背光灯逆变器电路供电。逆变器部分主要由以OZ9926A (U701 )为核心的振荡激励控制电路、Q701 ~ Q704为核心的全桥输出电路、升压变压器T751 ~T754为核心的高压形成电路三大部分组成。
开机后，开关电源部分首先工作，输出12.0V电压，为主电路负载电路和电源板上的背光灯逆变器电路供电;电源部分输出的12.0V电压和主板控制系统送来的点灯控制、亮度调整电压经连接器XS951送到逆变器电路。XS951 的各脚功能电压为: 1、2脚为12.0V输出; 3脚BL ON/OFF为逆变器点灯控制，逆变器正常工作电压为~5.0V，逆变器不工作时为0 ~0.8V; 4脚B/L Bright 为背光亮度调节，调节范围为0~3.3V; 5、6脚CND为接地端。主板控制系统得电后输出开机和背光灯点灯、亮度调整电压送到电源板，背光灯逆变器电路启动工作，交流高压将背光灯点亮。

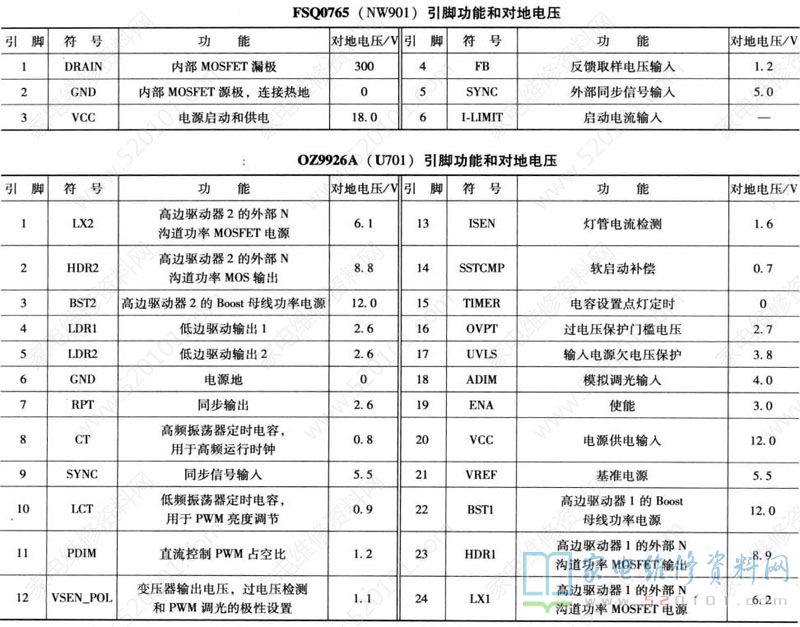

康佳34006383二合一电源板的集成电路引脚功能和对地电压见表1、表2。
康佳34006383康佳 34006383二合一电源板电源部分发生故障时，主要引起无光、无图、无声的三无故障。 检修时，可根据烙丝是省烧断、测童开关电源输出电压和电源电路关键点电压的方法，判断故障部位。三无故障的原因是主开关电源末能输出 12.0V直流电压。通过开机观察红色LED (发光二极管)是否发光和发光强弱可以判断主电源的工作状态。如果LED无指示，一般是FSQ0765损坏或未能起振工作。这时检查熔丝F901是否熔断，判断故障范围。
康佳 34006383二合一电源板道变器电路发生故障。主要引起年幕散障，可通过观察待机指示灯是否点亮，测量关键点电压，解除保护的方法进行维修。逆变器电路发生故障，主要引发有伴音、黑屏幕故障:一是背光灯始终不亮，液晶屏始终为黑屏幕，多为逆变器电路故障，主要检查逆变器板的工作条件和逆变器电路:二是液晶屏开机瞬间背光灯点亮，然后熄灭，主要检查保护监测电路、背光灯管和高压形成电路。
1.无电压输出
若熔丝p901熔则查整流滤波元器件BD901、CW901是否击穿漏电，若良好，则测量NW901的1脚对地电阻，正常为150k2左右且有充放电现象。若正反向电阻值都很小且无充放电现象，可判断NW901内的MOSFET击穿。在更换电源模块后试机前，一定要先查TW902是否存在局部短路，尖峰脉冲吸收回路中的DW901、CW903、RV901 县否失效。这 此元器件中有一只失效，都可能损坏电源模块FSQ0765。若熔丝F901完好，则检查Nw901的1脚300v电压和6脚启动电压、3脚vCC电压。1脚无300v电压，是AC220V市电输人抗干扰电路和整流滤波电路发生开路故障; 6脚无启动电压，检查启动电阻RW910是否变质失效; 3脚无vCC电压，查3脚供电电路中的DW903、RW905是否失效，TW902的8-7绕组有无开路。若电源仍不振荡，查5脚外部的同步脉冲电路是否发生故障，NW901各引脚焊点接触是否良好。排除以上疑点后，则需要更换电源模块NW901。
2.输出电压不正常
如果开机的瞬间有电压输出，然后降到0V，多为保护电路启动，-是NW901的过电压或过电流保护电路启动，主要检查取样误差放大电路的N951、N950 和分压电阻是否变质;二是检查市电欠电压保护电路，多为降压分压电路的电阻阻值变大。若LED指示管发光很暗，测电源12.ov输出低于正常值，则说明开关电源工作在窄脉冲激励状态，在光耦合器N950，误差放大器N951是否开路。R953、R054、R951、R955是否开路失效，上述元器件中有一只失效，都会使NW901的4脚失控，反馈电压大幅增高，内部MOSFET工作在低功耗弱振工作方式，直流输出电压大幅下降。
3.检测逆变器电路
当逆变器不工作，背光灯根本不亮产生黑屏幕故障时，首先测量逆变器的工作条件。为了测量方便，可通过测量输人连接器XS951电压判断故障范围，-是测量1、2脚的12. 0V供电是否正常;二是测量3脚的B/L ON/OFF逆变器开启点灯电压是否正常;三是测量4脚的B/L Bright亮度调整电压是否正常;四是测量U701 (0Z9926A) 的20脚12V和21脚输出的5. 5V基准电压是否正常。如果12. 0V供电不正常，检查电源板供电电路;如果B/L ON/OFF和B/L Bright电压不正常，检查控制系统电路;如果U701的20脚无12V、21脚无5.5V电压，检查R701和U701。逆变器的工作条件正常时，先测量U701 (0Z9926A) 的8脚高频三角波，再测N701的23、4脚和2、5脚有无脉冲电压输出，有条件的测量其输出波形有无和是否正常。如果N701的8脚无高频三角波或23、4脚和2、5脚无脉冲电压输出，故障在以N701为核心的振荡驱动控制电路，否则故障在全桥驱动和高压形成电路中。
4.检修保护电路
开机灯管亮一下熄灭，这属于背光保护电路故障。背光保护有两种: 一种是过电压保护; 一种是过电流保护。这两种保护动作时，所表现的现象是有区别的。如果是过电压保护，则灯管点亮后大约1s才熄灭;如果是过电流保护，则灯管点亮后瞬间熄灭(灯管不良的除外)。保护电路启动，多数是由于输出电路开路引起，例如变压器、输出插座、输出电容虚焊等，也有取样电容击穿或开路引起。对前者，可以将变压器、输出插座、输出电容引脚重新焊接一遍; 对于后者，因为有两组这样的电路，所以可以采用对比法。用数字万用表在路测量取样电容的正反向容量，找到在路正反向容量差别较大的一组，更换相关的电容，故障即可排除。对于过电流保护，多数是由于变压器匝间短路引起负载电流过大产生。维修时可以分别将各个升压变压器的-一次侧断开， 进行开机试验，确定是哪个检测支路引起的保护。

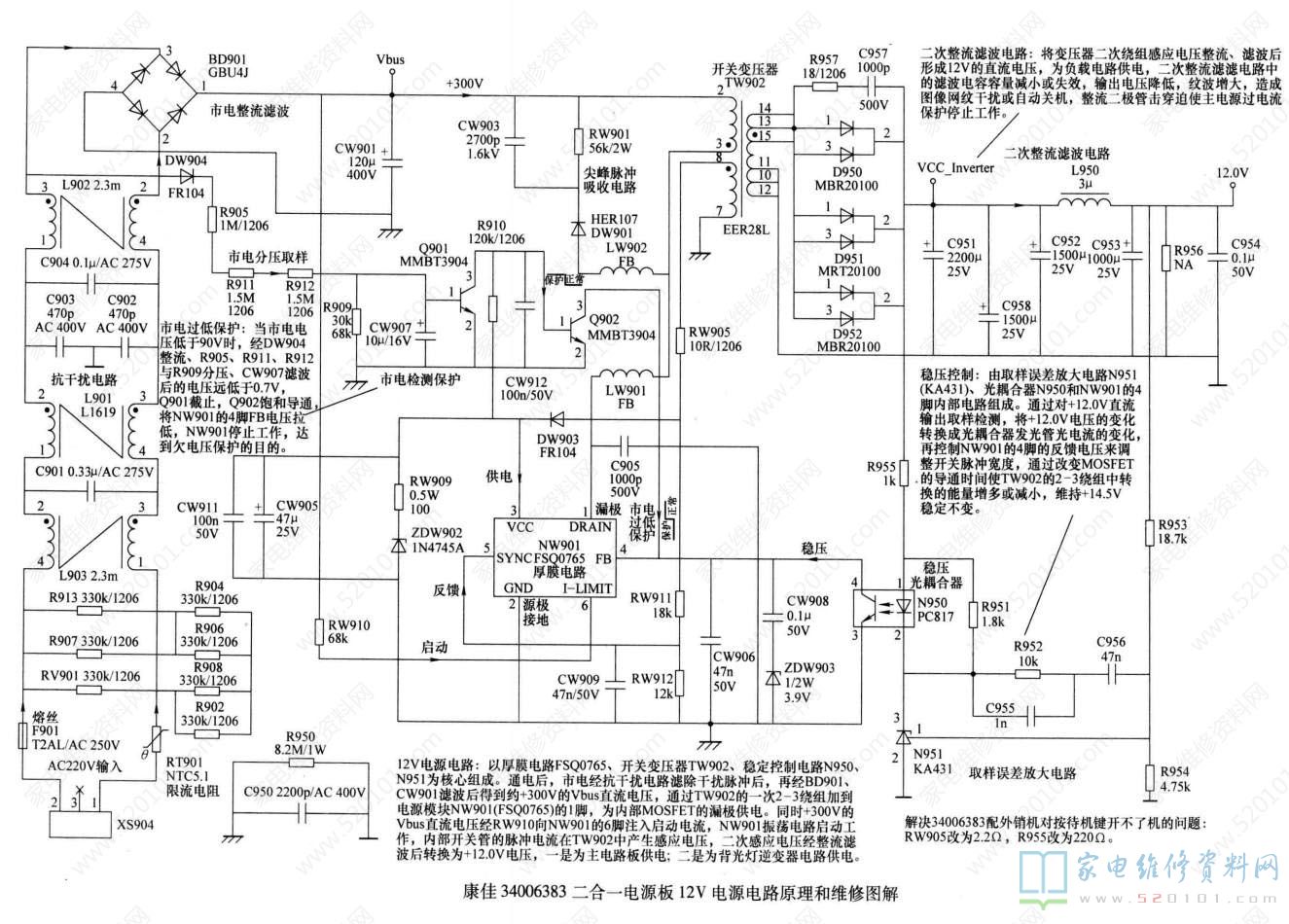

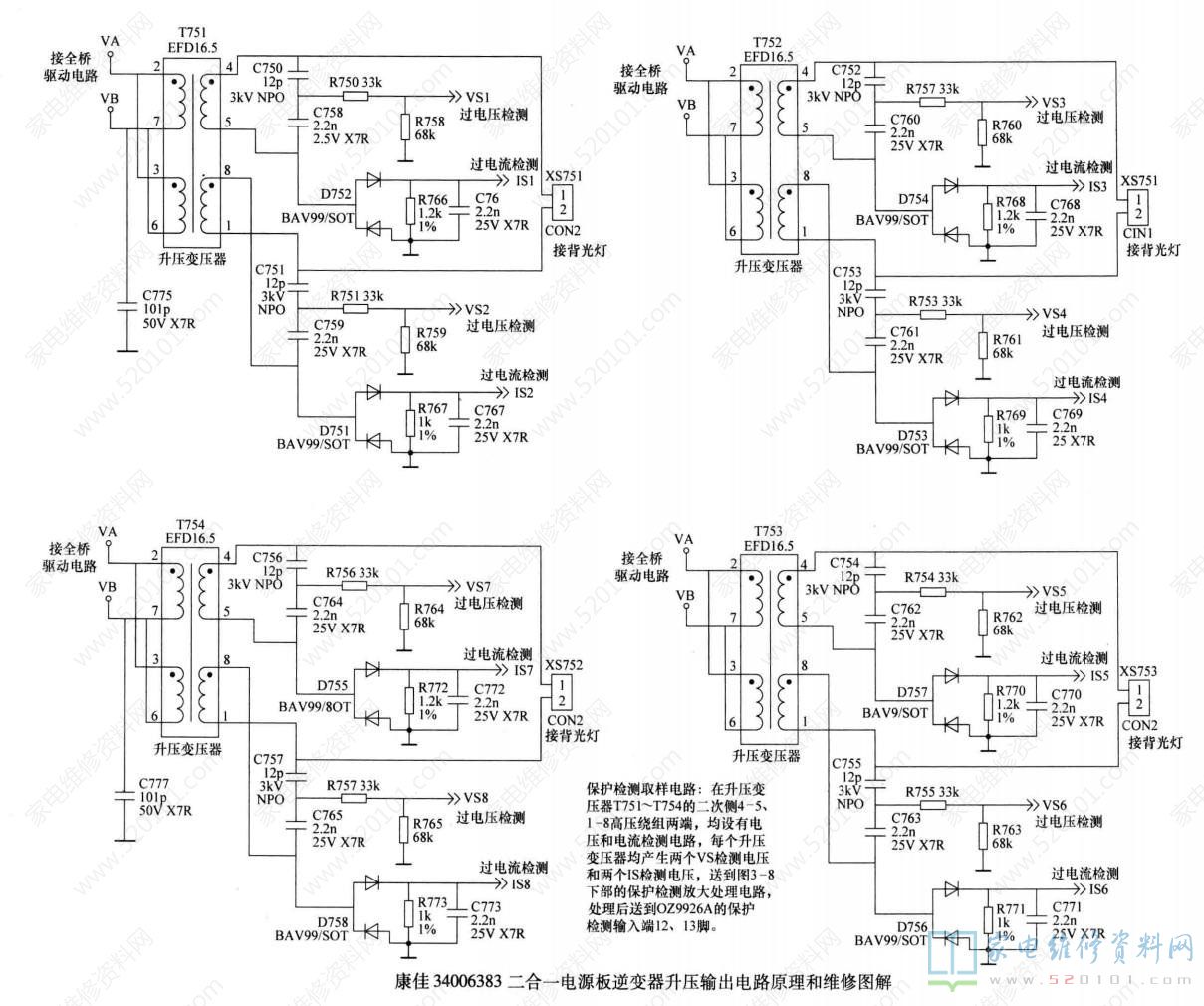

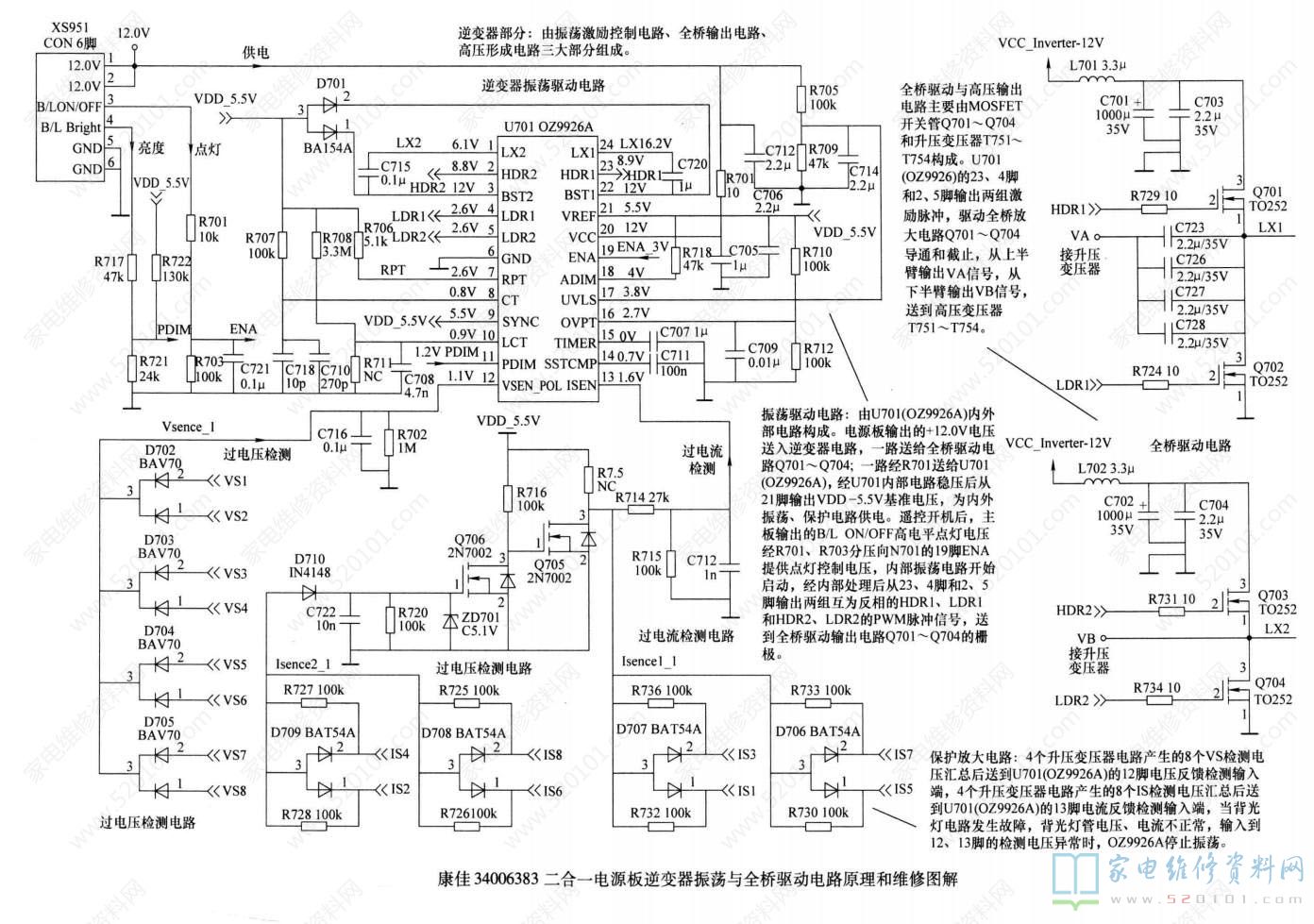

康佳34006383二合一电源板12V电源电路原理和维修图解如图3所示;逆变器振荡与全桥驱动电路原理和维修图解如图4所示;逆变器升压输出电路原理和维修图解如图5所示。
