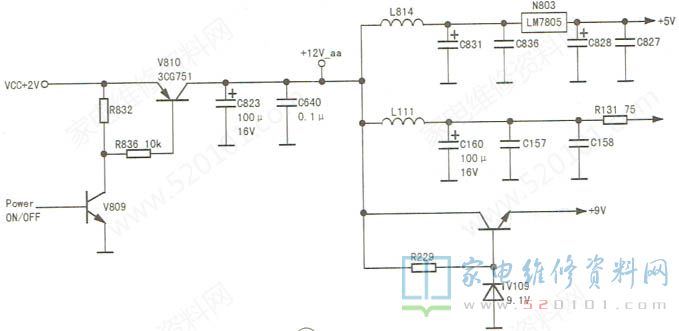

接修一台康佳LC22ES61液晶电视，故障表现为开机后有图像无声。该机伴音功放块为TFA9843J，测其⑨脚供电为正常的12V，其余引脚电压均为0V，明显异常。功放块旁边的稳压块N803(LM7805)的输出电压仅为0.4V，其输入电压为0V;断电后测量N803的输入端对地电阻为02，明显短路，由此判断N803的供电输入电路有问题。实绘出相关电路，如图1所示。断开L814测量，N803输入端对地阻值恢复正常;断开L111后+12V_ aa电压测试端对地电阻恢复正常，判定L111的后级电路有短路现象。经查，电容C160( 100uF/16V )短路。更换C160后通电，仍无声音，+12V_ aa电压仍然为0V。
分析认为：C160短路易引起供电管V810过流损坏。取下V810测量，果然损坏。换上A1013型三极管后试机，故障排除。
