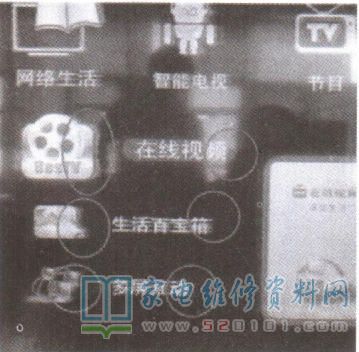

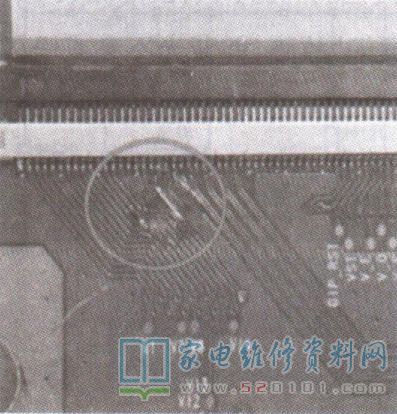

接修一台康佳液晶电视，其逻辑板号LC320EXN-SEA1-K31(6870C-0414A)，故障现象是图像右边有镶边重影，如下图1所示，开机观察，图像的右边有镶边的干扰，按“菜单”键，显示字符也有镶边干扰，判断故障在后级电路。检测逻辑板上的各路电压都正常，把逻辑板到寻址板的排线也换向安装，故障不变。仔细观察，发现逻辑板输出端口CN5的插座附近有螺钉顶压的痕迹，如图2所示，且有一条线路铜皮已断裂，用万用表电阻挡测量，已经开路。刮掉绝缘漆，用导线过桥焊接后试机，故障排除。
