接修一台康佳液晶电视，其逻辑板型号是LC320EXN-SEA1-K31(6870C-0414A)，故障表现为图像没有层次，如图1所示。测量逻辑板上的VGH、VGL、VDD、VCC电压都是正常的;测量V2~V5、V10~V13的电压，没有电压差，都在2V左右。

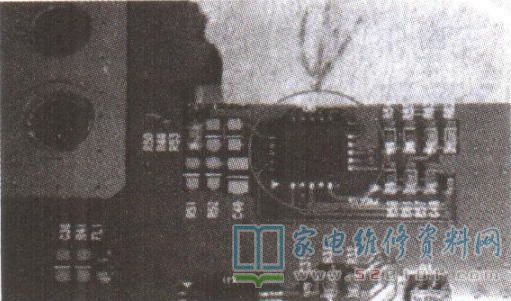

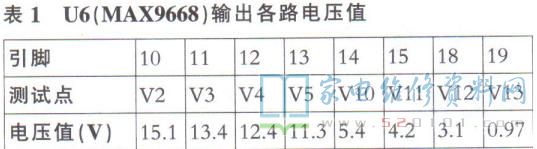

V2~V5、V10~V13的正常电压是经过U6 (MAX9668)分压出来的，每个电压之间都应有一定电压差，如表1所示，实物如图2所示。
直接更换U6后，测量输出的各路电压恢复电压差，图像恢复正常。
