接修一台康佳液晶电视，其逻辑板号LC320EXN-SEA1-K31 (6870C-0414A)，开机没有图像，只有竖带，如图1所示。开机只出现竖带，而竖带会随着开机过程中字符的变化而变化，说明数字板正常，故障在显示屏上。

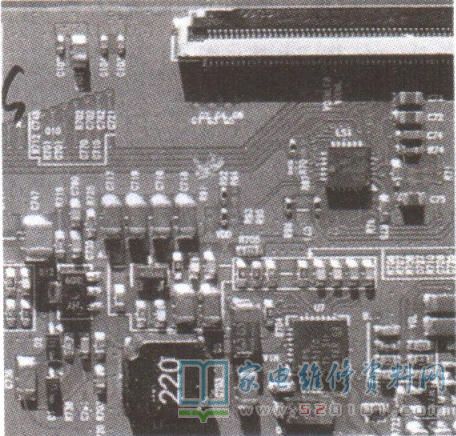

测量逻辑板上的各路电压，发现VGH为0V，检查VGH电压生成通道，发现二极管D1正反向阻值均无穷大，如图2所示。
换新D1后试机，VGH电压达到+26.5V ，图像恢复正常。还有种情况是，逻辑板上的VGH电压为-1V左右，D1正反向阻值均无穷大，但换新后VGH电压还是为0V。测量对地电阻没有短路，检查发现VGH电压是送到LS1(TPS65194)的，把LS1用热风焊台拆下，换用新的LS1后开机，VGH电压为+26.5V ，故障排除。
提示：近期维修该型LG显示屏的逻辑板已有200块左右，其中50%的故障是开机没有图像只有竖带的故障，维修中发现D1、LS1的故障率非常高，且同时损坏的几率也很高，分析故障的原因应是LS1损坏后，VGH电路电流增大，造成D1损坏(D1的功率设计偏小)。
该故障快速维修方法是:测量VGH电压是否正常(+26.5V)，如果正常，直接更换LS1即可;如果是0V或者负压，先检查D1是否正常，是则直接更换D1后再换用新的LS1即可。
