康佳LED47R5200PDE液晶电视黑屏的故障维修

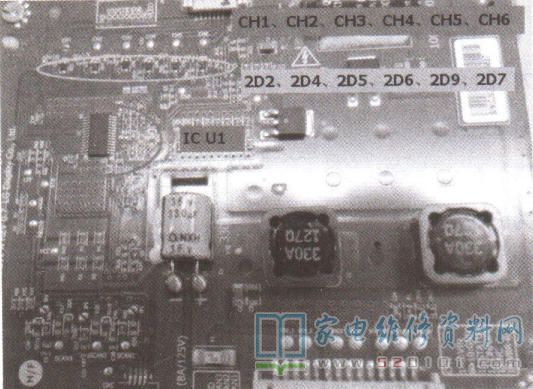

       接修一台康佳LED47R5200PDE液晶电视(配屏信息:71002221)。故障现象是黑屏。开机正常，能隐约看到开机LOGO，测电源板输出24V电压正常，判定屏坏。测屏上自带逆变器F130，正常，如图所示;

       测CH1、CH2、CH3、CH4、CH5、CH6电压为0V，不正常;测量2D2、2D4、2D5、2D6、2D9、2D7，2D6、2D9、2D7均短路。检测发现U1、2D6、2D9、2D7损坏，更换损坏元件后试机，一切正常。
