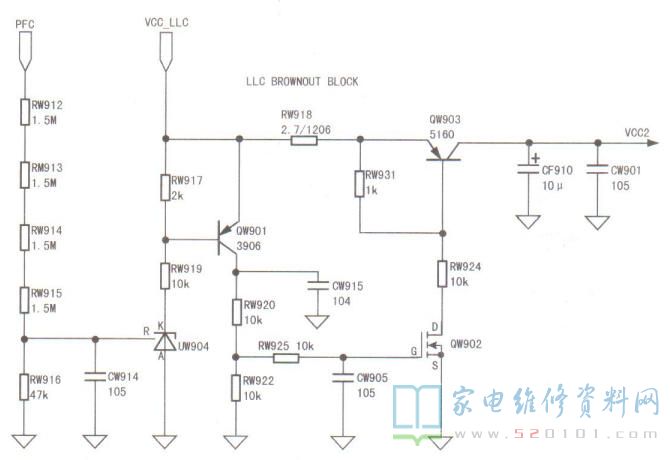

接修一块康佳35015686型电源板，二次开机后，副电源输出的5VS电压及STB电压均正常，但主电源输出的12V及24V电压均为0V。上电，测量PFC电压为383V，正常，但主电源厚膜块UW902 (FS-FR1700)⑦脚(LVCC)电压为0V。UW902⑦脚供电来自VCC2，如图1所示。
接下来检测UW904( KA431 )的R极电压为2.18V，正常值约为2.5V，怀疑PFC电压取样电阻RW912~RW915异常。断电，检测这4只贴片电阻，发现RW913开路，其他3只电阻阻值均在2.2M~3M之间。找来4只1206封装的1.5M电阻换上， 上电试机，主电源输出的12V及24V电压正常。
