康佳LED32HS05液晶电视逻辑板关键点电压和实测波形

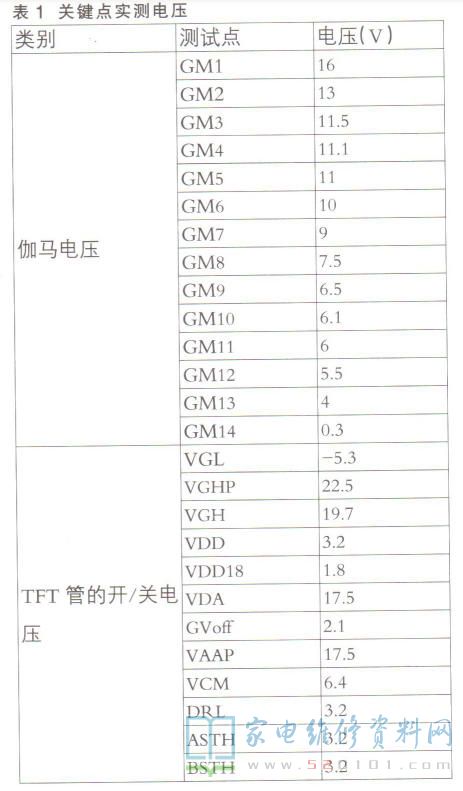

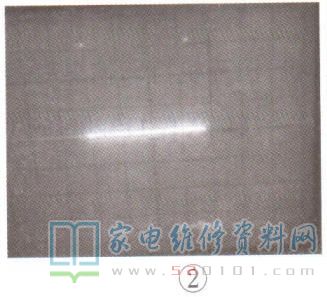

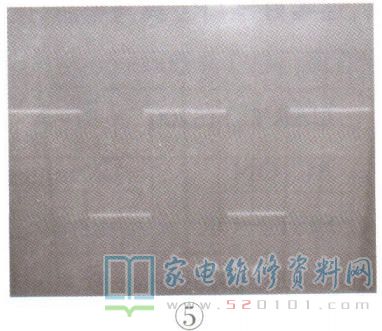

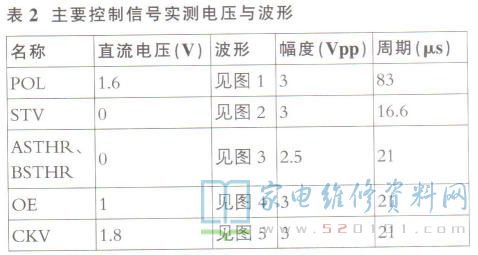

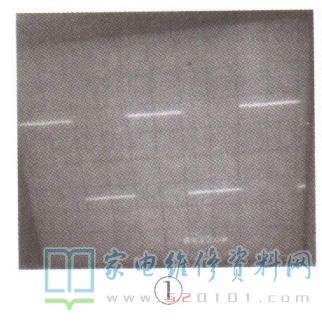

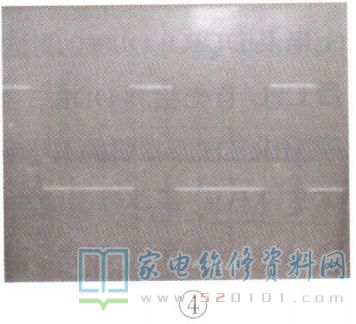

       康佳LED32HSO5型液晶电视的逻辑板与屏是一体的，逻辑板通过六个COF与屏相连，逻辑板产生多种电压及控制信号供屏使用，其关键点的电压及波形见表1、表2(测试时不输入外部信号，即静态)，供参考。

检修实例:一台康佳LED32HSO5型液晶电视，开机后图像发白且层次不清。

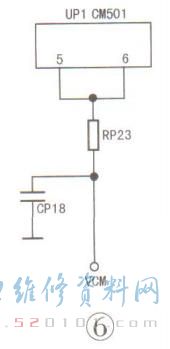

分析检修:首先测量伽马电压，均正常;然后测VCM电压值为11.5V，且不稳定。顺着线路追查，发现该电压来自芯片UPI(CMS01)⑤.⑥脚，如图6所示。怀疑UP1已损坏，将其换新后试机，故障排除。
