本文接续上一篇文章《康佳液晶电视35017517四合一驱动板开关电源、背光电路分析与故障检修（中）》，请继续阅读。
三、常见故障检修
1.开机三无，待机指示灯不亮检查此类故障，应首先测量保险丝F911是否熔断。
(1)保险丝F911已熔断若F911已熔断，说明开关电源存在短路或严重漏电故障，常见原因有:市电整流桥(VD901~VD904)中某些二极管短路、300V滤波电容C901漏电、电源开关管VW901击穿等，可通过测量在路电阻的方法来判断。若开关管vw901击穿，则需检查开关管S极所接的电流检测电阻RW908是否烧毁，并检查尖峰吸收电路中的各元件有无虚焊或损坏的现象，避免换.上的新管再次被击穿。
(2)保险丝F911未断若F911未断，可通电测量开关电源有无电压输出。若无电压输出，主要原因是开关电源未工作。接下来测量开关管VW901 D极的+300V电压是否正常。若开关管的D极无电压或电压较低，则检查市电输入和市电整流滤波电路中是否有元器件开路，重点检查整流桥的四只二极管和限流电阻RT901是否损坏。若+300V电压正常，则检查电源控制芯片FAN6755及外围元件。
测量FAN6755⑦脚(HV)有无启动电压，若无启动电压，检查启动电阻RW905.RW906是否开路。测量①脚(VINS )电压是否正常，若该脚电压过低，-是检查市电取样检测电路分压电阻是否变质或开路，滤波电容cw904是否漏电，稳压管VDW904是否损坏;二是检查由V966、NW966、VW930等组成的过压保护电路，常见为稳压管VD963漏电击穿。

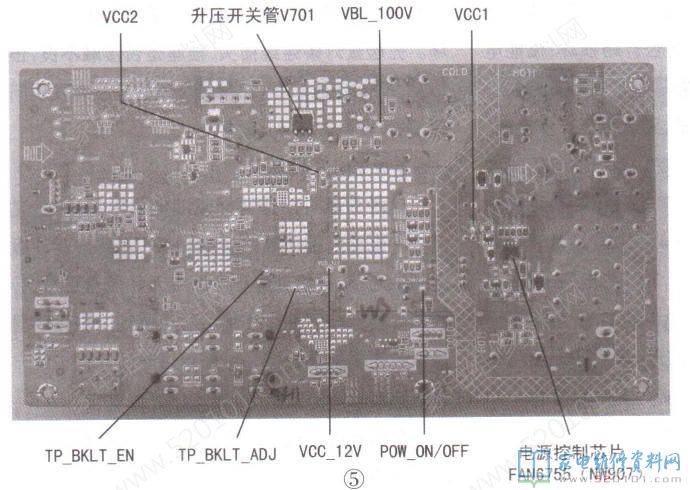

同时注意检查⑥脚(VDD )外接电容Cw922是否短路，②脚(FB) 外接光耦合器NW950、 稳压管VDW907是否损坏，开关管s极所接的电流检测电阻RW908是否烧毁或阻值增大。经以上检查均为正常，应测量⑤脚有无激励脉冲输出。最好是采用示波器测波形来判断，若用万用表测量直流电压判断，容易造成误判，因为当FAN6755工作在绿色模式(低频振荡状态)时，该脚电压也接近于oV，但有波形输出。若FAN6755 无激励脉冲输出，在外围元件无异常情况下，则更换电源控制芯片试之。若电源控制芯片有激励脉冲输出，则检查开关管、开关变压器及其次级整流滤波电路。另外，还应检查开关电源的负载电路是否有短路现象，可在断电后测量各电压输出端对地的正、反向电阻值来判断。正常值是:vCC_ 12V输出端对地正向电阻约12k，反向电阻约1.5k;VBL_ 100V输出端对地正向电阻约5.5k2，反向电阻约3k。若测得某路电压输出端对地电阻接近于02，则可确定该路负载存在短路，当VBL 100V负载存在短路故障时要注意检查升压开关管V701是否击穿短路。驱动板关键测试点如图5所示。
2.开机三无，待机指示灯亮
指示灯亮，说明开关电源有电压输出，但输出电压是否正常还应通过测量后作出判断，一般会有以下几种情况:
(1)始终为待机电压
该板的开关电源在待机和开机时输出电压是不同的，待机时输出电压为开机时的一半左右，待机时VCC_12V输出电压仅有7.5V左右，VBL_ 100V输出电压仅有14V左右;开机后vCC_ 12V电压升到12V，VBL. 100V 电压升到24V。
反复按遥控器“待机”键或本机“待机”键，开关电源输出的VCC_ 12V始终为7.5V，VBL. _100V始终为14V，说明开关电源未进入开机工作状态，通过测量POW_ ON/OFF电压可快速缩小故障范围。若反复按“待机”键时，POW. ON/OFF控制电压始终为低电平，说明机芯控制电路未发出开机控制信号，故障发生在控制电路，需要重点检查主芯片的工作条件(供电、复位、时钟);若POW_ ON/OFF控制电压有从低电平跳到高电平的变化，这说明控制系统送到开关电源的开/关机控制电压正常，则故障发生在由VW975.VW971等组成的开关机控制电路，这部分检查较简单。
(2)VCC_ 12V和VBL_ 100V 均偏高或偏低
此类故障多为电压取样、稳压电路中元件异常所致，应重点检查取样电阻(RW953.RW954、RW956.RW957)、误差放大器NW955、稳压光耦合器NW950。
3.背光灯始终不亮
该类故障的伴音及遥控、键控均正常，背光不亮故障原因可能是机芯电路发出的控制信号(BKLT_ EN、BKLT. ADJ)不良、LED背光驱动电路不良或屏内LED灯条有问题，需进行以下检查:首先测量升压电路的VBL_ 100V供电是否正常，若不正常，检查开关电源电路。接下来在开机瞬间迅速测量升压电路输出电压VLED，以判断故障部位。
一般会有以下几种情况:
(1)VLED电压为0V或者很低
出现这种情况时，可拔下灯条连线插头再测，若恢复正常，表明LED灯条有短路现象，应检查LED灯条;若仍为0V或者很低，检查储能电感L705、升压二极管VD753是否不良或开路，电感L750、L754、L753是否开路，滤波电容C753~C755是否开路失容或漏电。
(2)VLED电压与输入的VBL， 100V基本一致。
开机瞬间，VLED电压与升压电路输入端的VBL_ 100V电压(24V )基本相等，表明升压电路完全不工作。其故障范围较广，需进一步测量背光驱动电路中的几个关键点的电压或波形来缩小故障范围:一是测量升压开关管V701 G极电压或波形。该点正常电压应为4V左右，正常波形见图3(见3期13页)中的标示。
若开关管V701 G极电压或波形正常，检查开关管V701是否开路损坏，储能电感、升压二极管、滤波电容是否不良;若开关管V701 G极为0V或波形异常，则进行下一步检查。二是测量背光驱动块N701⑤脚的电压或波形，以判断N701是否有正常的升压驱动脉冲输出。N701⑤脚的正常电压为4V左右，正常波形见图3(见3期13页)中的标示。
若⑤脚电压、波形正常，应检查N701G5脚至V701的G极之间的元件;若⑤脚电压为0V，且无波形，表明背光驱动块N701无升压驱动脉冲输出，转入下一步检查。三是检查背光驱动块N701的工作条件及外围元件。背光驱动块N701无升压驱动脉冲输出的主要原因是N701未工作。测量N701②脚(vCC)供电，若不正常，多为②脚外接的限流电阻烧断，N701内部短路，或C703击穿等;测量③脚( ENA电压和⑥脚( PWM )电压或波形是否正常，若不正常，则检查机芯电路的相关控制电路。还应检查N701①脚(UVLS)、④脚( VREF )外接元件。如果上述检查均为正常，可能是N701内部电路损坏，更换背光驱动控制块试之。
(3)VLED电压高于45V
开机瞬间VLED电压高于45V，但又立即降到24V ，说明背光电路进入了保护状态，背光灯始终不亮故障原因是灯电压没加到屏内灯条上，或者灯条负极的电流路径不通，或者LED灯条损坏。先检查灯条连线插头插座是 否接触不良，恒流管V752是否损坏。如果经上述检查没有发现问题，则可能是LED灯条损坏。
4.背光灯亮后熄灭
这种故障可能是背光驱动电路中的过压、过流保护电路起控所致，先检查LED灯条与驱动板之间的连接，再检查保护电路中元件是否正常，特别是取样电路元件。在确认背光驱动电路无明显短路或断路的情况下，可采用短时解除保护的方法来判断故障部位。解除升压电路过压保护的方法是:在过压分压电路的下面电阻R756两端并联几十千欧电阻，降低0VP取样电压。
解除升压电路过流保护的方法是:在过流保护取样电阻R715/R716两端并联0.5欧~12电阻，降低取样电压。如果解除过压保护后，VLED输出电压正常，则是保护检测电路分压取样电阻阻值发生变化，若输出电压过高，则是升压稳压环路有故障。如果解除过流保护后，升压电路工作正常，一是检查过流取样电阻阻值是否变大，二是检查升压滤波电容是否漏电，三是检查恒流电路开关管V701是否击穿，四是检查LED灯串是否有短路故障。
