一台康佳LED40F3800CF型液晶彩电，按“开机”键后白光灭，随后又亮，但电视不开机。该机采用三合一主板。上电，测得12V整流二极管VDW963负端电压为6.5V，按“开机”键后升到12V，但很快又降为6.5V;背光电路供电电压为75V，背光升压电路输出端(VD712负端)电压一直为75V，明显异常。

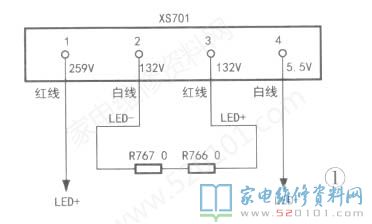

断电，在路测量背光供电整流二极管VDW96KVDW962及升压二极管VD712、VD704，发现VD712、VD704已短路。VD712、VD704为肖特基二极管，型号是SB2200(3A/200V)。为可靠，换用SR320(3A/200V)型二极管。上电试机，故障排除。此时测得背光电路供电电压为97V，背光升压电路输出电压为259V，LED灯串连接插座XS701各脚电压如图1所示。
