康佳L32G580C液晶电视三无的故障维修

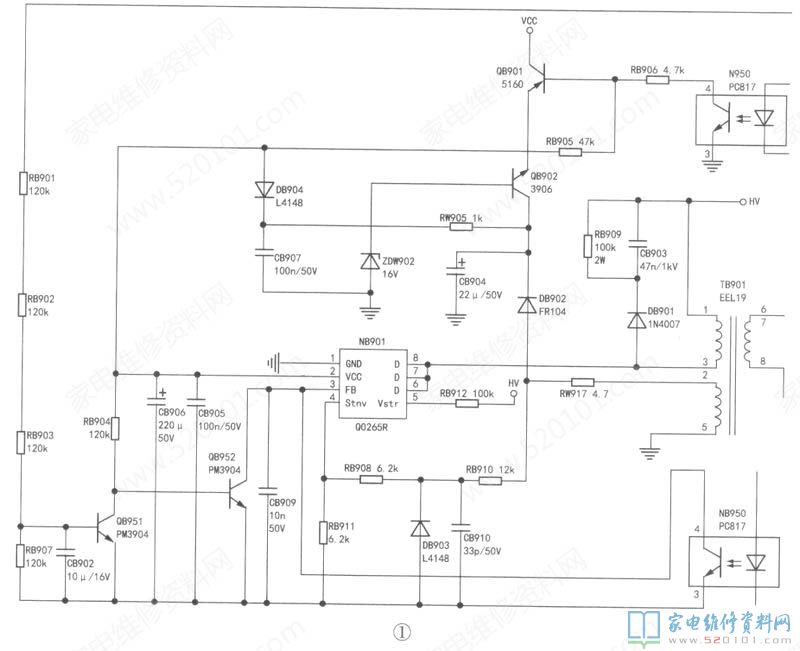

      接修一台康佳L32G580C型液晶电视，三无。 拆机，上电，测得电源板（板号34005534）上插座xS954中的+5VSB电压为0V；断电，测得+ 5VSB端对地阻值正常，说明电源板上副电源没有 工作。该机副电源芯片采用Q0265R（NB901），如图1所示。

     该机接通电源后，市电整流电路输出的300v，直流电压300V经过电阻RB912加到NB901的5脚，通过NB901内部电路对2脚外接电容 CB906充电，当CB906两端电压达到16V时， NB901内部振荡电路开始工作，输出脉冲驱动内置的功率开关管，这时开关变压器TB901的初级输出感应电压。 上电，测得NB901 6-8脚电压为300v，5脚电压为235V，脚电压在9V左右波动。悬空NB9012脚再测，脚电压为稳定的12V，达不到 正常值16V，判断NB901损坏，但换新后故障依旧。

     TB9012 2-5绕组产生的电压给PFC及主电源电路，若PFC或主电源电路不良，也会引起副电源工作异常，于是断开QB902、QB901，再次测量NB9010脚电压，仍在10V左右波动。QB951、QB952等元件组成市电电压检测电路，在市电电压正常时，QB951导通，QB952截止，不影响NB901的3脚（FB）电压；当市电电压过低时，QB951截止，QB952导通，NB901囹脚电压被大幅拉低，NB901停止输出驱动脉冲。为了区分故障部位，断开QB952试机，故障依旧。在路测量NB901各脚阻值，发现脚明显异常。经查，稳压反馈光耦NB950（PC817）3、4脚漏电。更换NB950后试机，故障排除。
