康佳LC32ES62液晶电视灰屏的故障维修

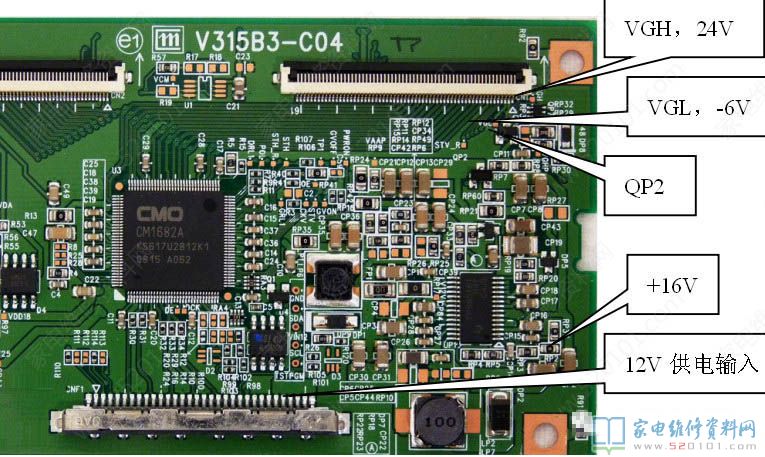

    接修一台康佳LC32ES62电视，故障表现为二次开机后有声音，背光亮，黑屏（能隐约看到非常暗淡的光栅）。该机配用奇美液晶屏，型号是V315B3-L04。由于开/关机与伴音正常，故怀疑逻辑板有问题。拆开逻辑板上的屏蔽盖后检查，发现逻辑板（型号是V315B3-C04）上的保险管FP1开路，贴片场效应管QP2表面烧焦，如下图所示。

      拆下QP2后顺着线路检查，发现QP2中间那只引脚（S极）与测试点VAAP相连。用万用表测得VAAP端对地电阻为0Ω，即该端对地短路。断开逻辑板与液晶面板的排线后测量不再短路，看来短路点在液晶面板所连的行列驱动电路中。拆下液晶屏的金属边框后，检查行列驱动板，未发现异常，这时连接好逻辑板再测VAAP端对地电阻仍不短路，这是什么原因呢？
      仔细观察后发现，与液晶面板相连的驱动板略有拱起现象，其上面的贴片元件刚好与金属边框接触，造成VAAP端对地短路，从而击穿QP2。在边框的该位置处贴上绝缘胶带与薄塑料片，确保屏驱动板上的元件不直接接触金属壳。

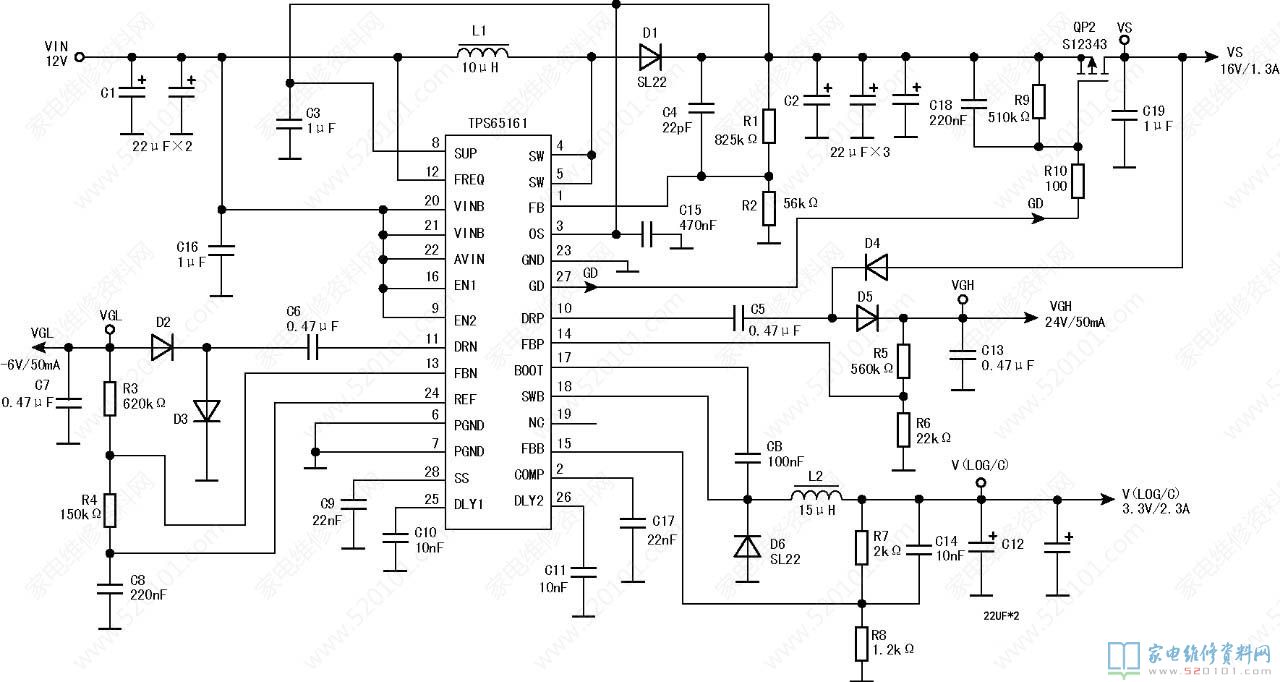

       查看该型逻辑板的相关电路，发现QP2是一只P沟道场效应管，起开/关控制作用，如上图所示。图标QP2的型号是S12343，实物标注的型号是A3SV。从电路分析，QP2的耐压VDS与最大电流ID分别选用30V、2A即可，于是从一块废旧电脑主板上拆下一只A31B型P沟道场效应管换上，开机图声正常。
