康佳LED32HS1液晶电视图像有红色和蓝色的色斑

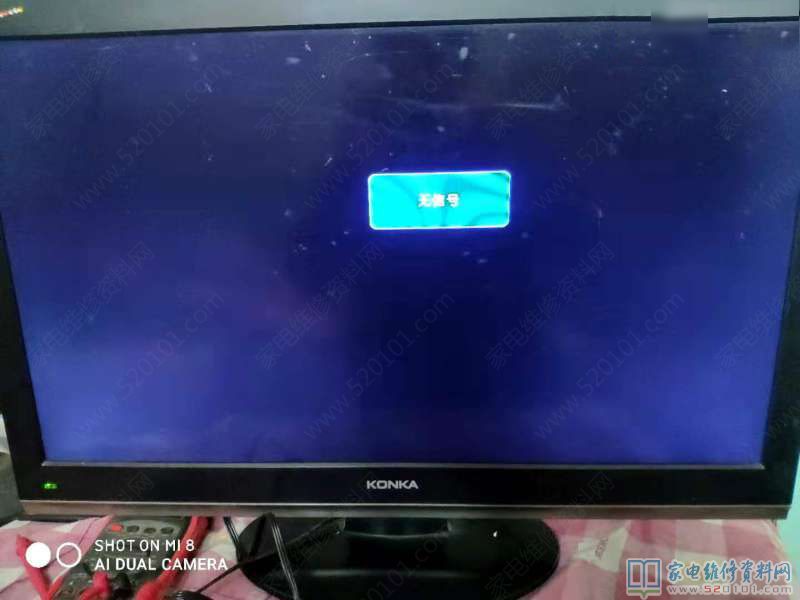

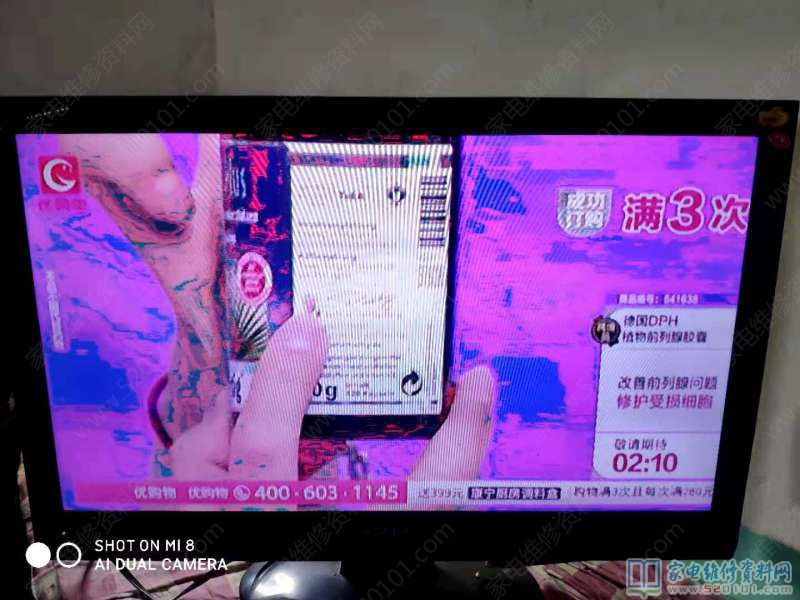

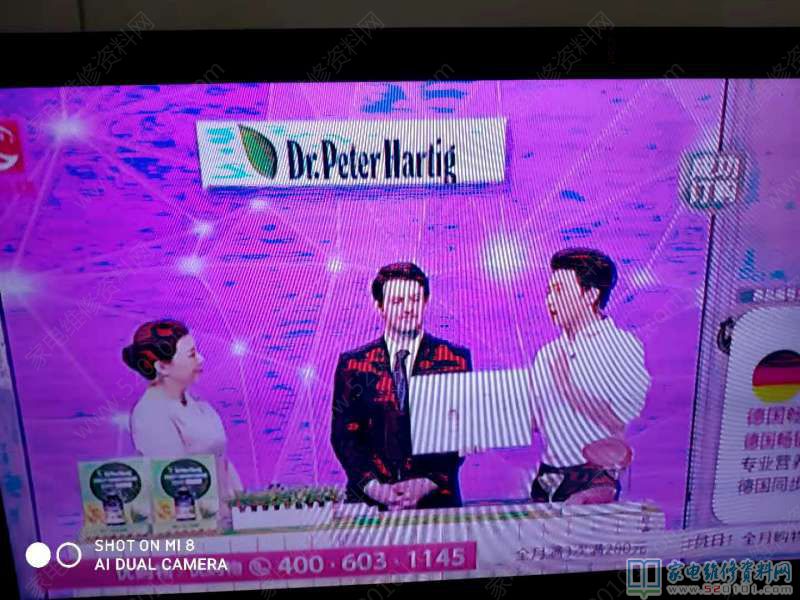

       接修一台无信号灰屏正常，如下图所示，一有信号图像就有红色兰色不规则水纹彩斑故障电源电压正常，检查12V、5V正常，主板电压5V、3.3V、1.2V，首先把排线用酒精请理，但是无效。看图像也不像是伽玛电路的问题，测试了一下主板到边板的排线正常，通电测4组信号电压，发现12V-3.3v-1.26v正常4组信号电压不一致，其它三组为1.45v/1.06v但有一组为2.59v/0∨，怀疑这组开路了，顺线找到边板逻辑芯片Cm1685A处，有几个小电阻测正常的几组并的电阻为100欧，不正常的那一组电阻100欧已无穷大，在电脑料板上找一100欧电阻更换试机完美修复。
