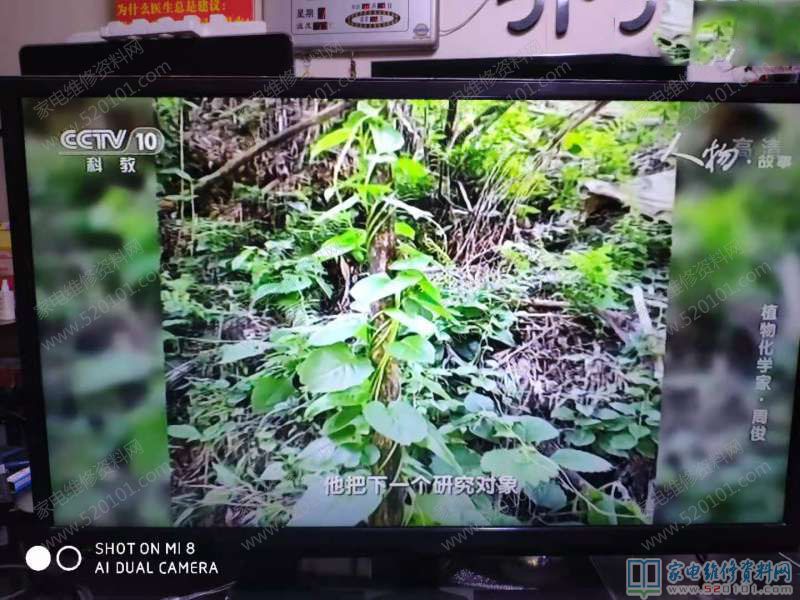

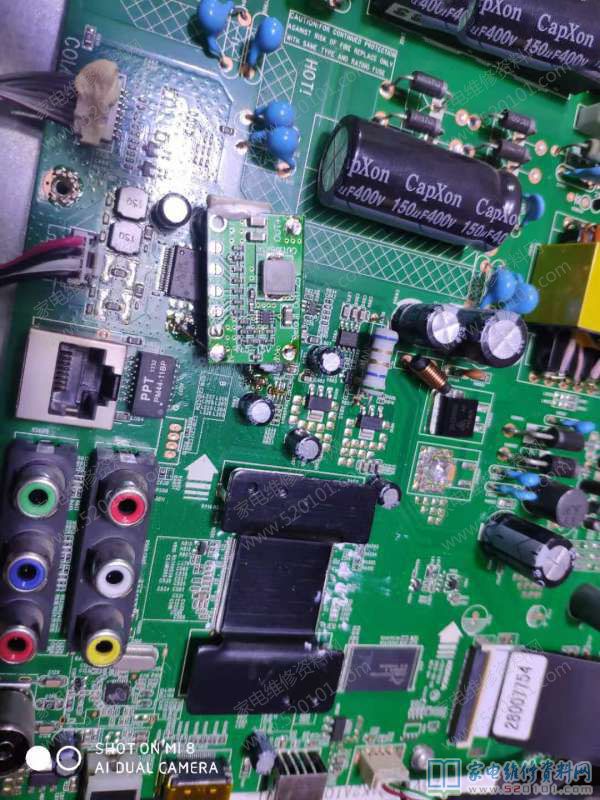

接修康佳LED40F2200NF液晶电视，故障表现为不开机，之前以为是电源故障，因为电视机有时候可以开机，不过开机后屏幕无字符，以为又是电源12降低原因，后来开机检查，发现12正常，而且后来指示灯也不亮了，看来是主芯片不工作，于是测试主板发现N801输出电压2.2V且不稳定，输入电压5V一直正常，之前没有图纸以为它输出电压是3V，结果找到图纸发现它输出的电压应该是1V，看来是输出电压高了，估计这个是缓存电压，于是检查稳压芯片外围取样电阻，结果都是好的，估计是芯片坏了，后来外接一个外能稳压块1.25V电视机修复。
附：康佳MAIN17833_REV00-0225-sch电路原理图
