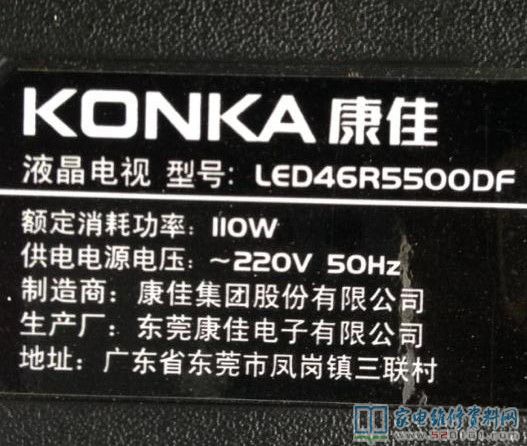

康佳LED46R5500DF液晶电视换背光驱动后图像暗淡

摘要：

接修一台康佳电视，故障是背光时亮时暗，开机查发现背光电路块及其电路板都烧焦，无法安装集成块，就用万能背光驱动板代换后背光正常，但是图像亮度严重不足，加大背光电压图像没有变化。 于是调节电流了

     接修一台康佳电视，故障是背光时亮时暗，开机查发现背光电路块及其电路板都烧焦，无法安装集成块，就用万能背光驱动板代换后背光正常，但是图像亮度严重不足，加大背光电压图像没有变化。

     于是调节电流了，把背光电压从95V提高到125V，背光亮度可以增加，但是图像的亮度没有变化。当背光电压调到100V以上时，灯条的散热板严重发热，温度很快上升到不低于80度。

     量了一下逻辑板测试点VGH1电压只有6.2V，这个电压值不正常，于是把逻辑板更换掉之后就正常了，正常的VGH电压应该是26V左右。

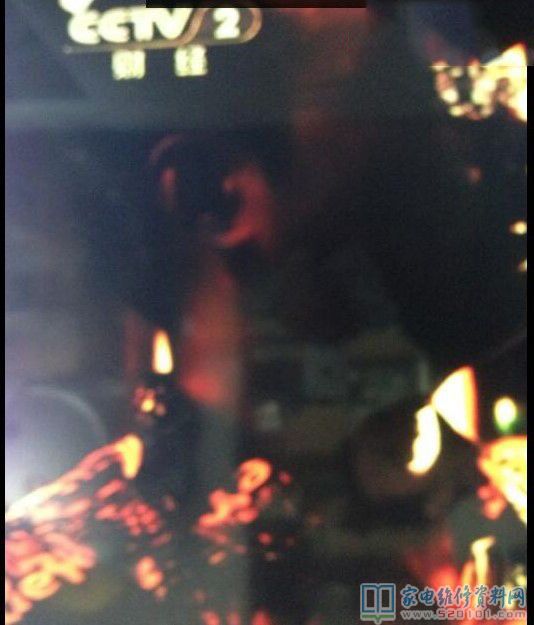

亮度太低了，如下图所示

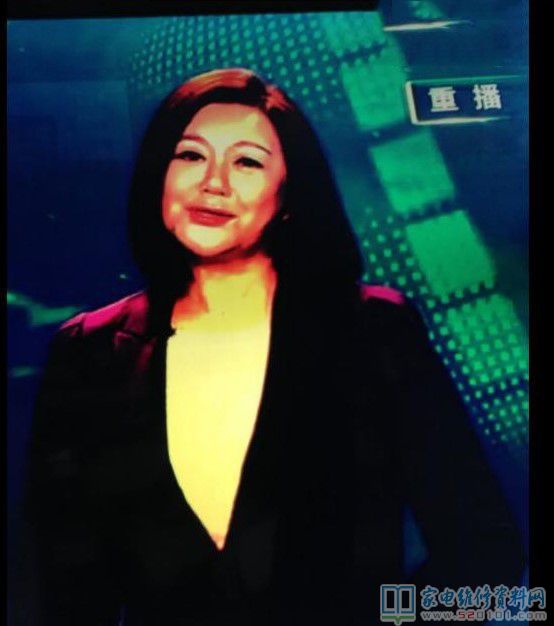

就是这样的图像

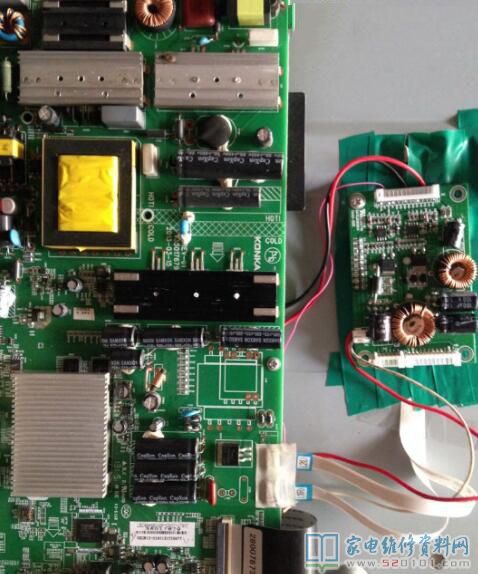

代换的背光板

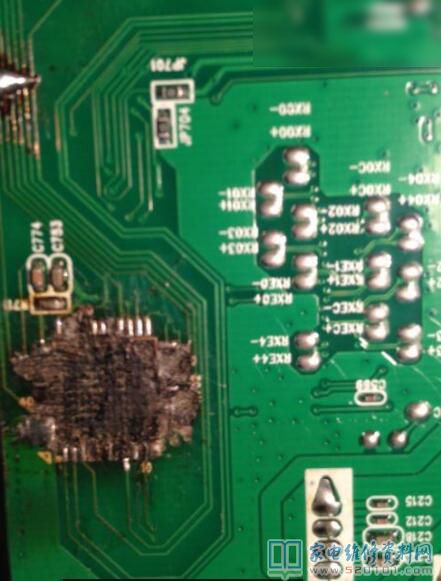

拆下来了的电路板

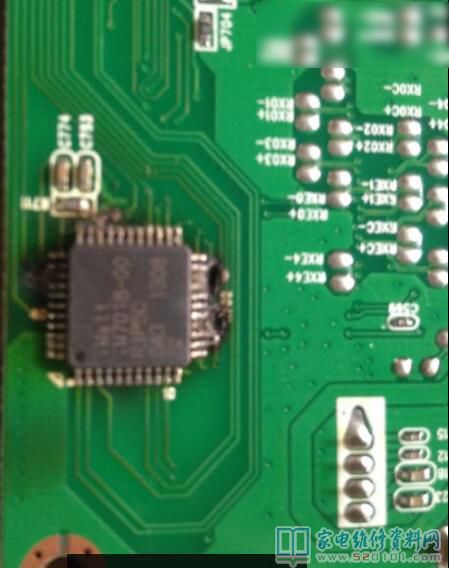

背光控制块
