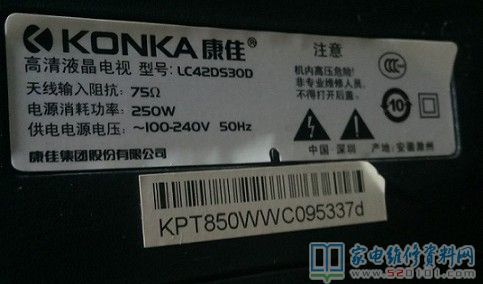

最近接修一台康佳LC42DS30D液晶电视，故障表现为橙灯亮，按键和遥控均不能转绿灯开机，拆机测量电源只有付电源5V，on/off开机端子电压为0,正常开机时应为4点几伏，12v和24v都没有。
首先拔出电源板与主板插头，短接5V与on/off端子，即强制on/off端子为5v，12V与24V正常，说明电源板正常无故障，故障应为主板没有给电源板开机信号；测量遥控与按键板5v与3.3v正常，按键与遥控应该有信号给主板，而主板没有响应；最后测量主板5v付电源转换1.2v集成块（N802），该DC-DC集成块型号为AOZ1010，测量电压输入脚2和使能脚6，均有5V，而输出脚7,8为0v，没有1.2v输出，测量周边电感、电阻、电容正常，应该是该芯片坏，换之，一切正常，电视修复。
首先拔出电源板与主板插头，短接5V与on/off端子，即强制on/off端子为5v，12V与24V正常，说明电源板正常无故障，故障应为主板没有给电源板开机信号；测量遥控与按键板5v与3.3v正常，按键与遥控应该有信号给主板，而主板没有响应；最后测量主板5v付电源转换1.2v集成块（N802），该DC-DC集成块型号为AOZ1010，测量电压输入脚2和使能脚6，均有5V，而输出脚7,8为0v，没有1.2v输出，测量周边电感、电阻、电容正常，应该是该芯片坏，换之，一切正常，电视修复。
附该电视主板图片、主板电路图及AOZ1010资料，该芯片（N802）在图中位置及1.2v在主板主芯片位置用红笔圈出。
