康佳LC42FS81DC液晶电视背光电路故障维修

摘要：

接修一台转修的康佳机LC42FS81DC液晶电视，用户说这机叫别人修了，拿回去几天故障依旧，屏幕有时亮有时不亮，由于是转修机，用户同意留下电话，说有时间再检查。试机检查发现，有时背光闪2秒后黑屏，有时连续反复

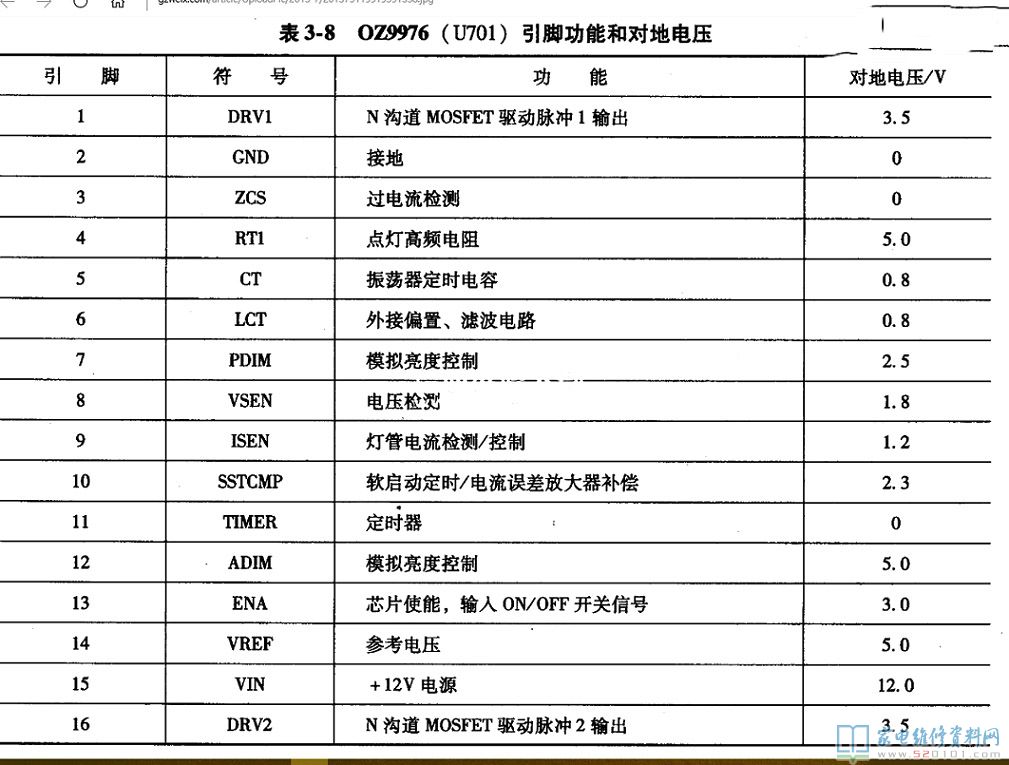

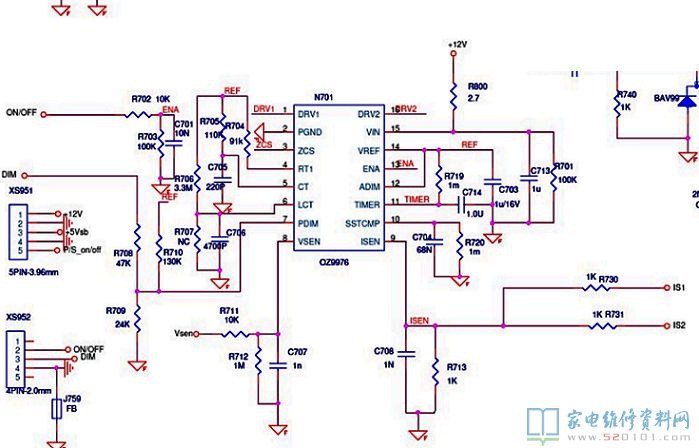

        接修一台转修的康佳机LC42FS81DC液晶电视，用户说这机叫别人修了，拿回去几天故障依旧，屏幕有时亮有时不亮，由于是转修机，用户同意留下电话，说有时间再检查。试机检查发现，有时背光闪2秒后黑屏，有时连续反复4次，都是闪2秒停1秒，才能开机，热机和冷机故障情况差不多一样，有故障时电源指示灯显示是正常开机状态，由此判断故障在背光电路。拆机参考下图进行检查。

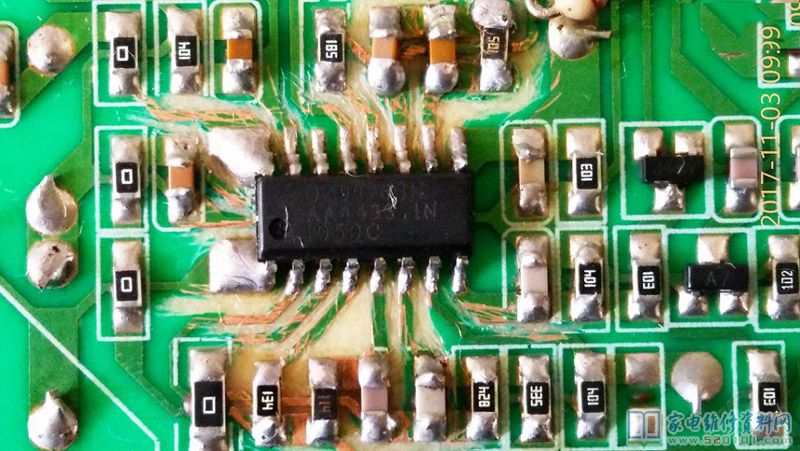

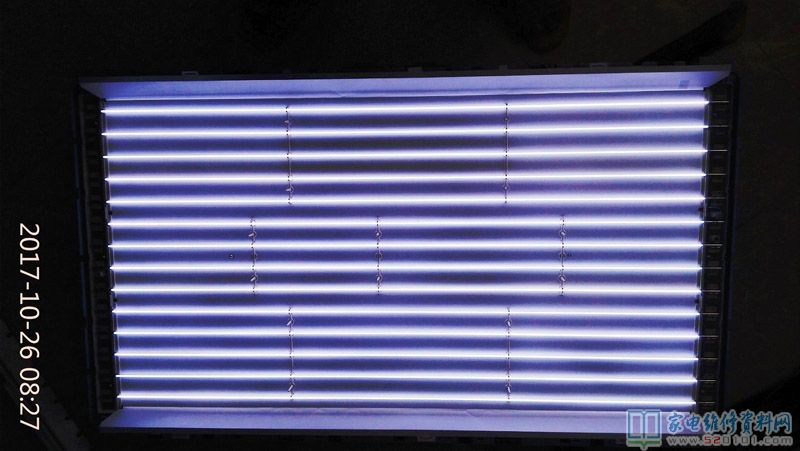

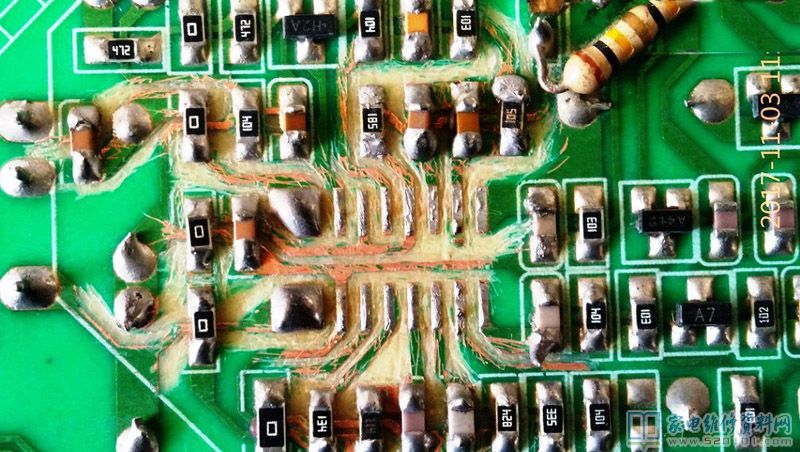

        OZ9976的15，14，13，12脚供电正常，开机时速测8，9脚电压，8脚电压升到0.6伏然后变0伏，9脚升到0.9伏然后变0伏，这样就排除过压保护，从故障现象看也不像过流保护，因过流保护电路是瞬间起作用，是否灯管有问题？拆机，反复开机观察，灯管正常，问题在背光板上，看板上的集成块还有关键脚5，10脚的零件，都正常，本想在某宝上买块板，一看价格就是贵，且贵得有谱，考虑试修板，由于故障原因隐蔽不易发现，单单靠短短几秒钟测量出来的电压，看来是无济于事，只能暂时放一放。几天后忽然想起会不会是线路板漏电，以前修过也是康佳的用6755做电源电路的电源故障，费了很多周折，最后查出也是线路板漏电，于是马上动手先把4，5脚，10，11脚所在线路的油漆刮掉，试机，果然反复开机都能正常开机，但是有时在开机后，有十几秒钟屏幕较暗，之后变亮才正常，说明线路板还有漏电，引起高压不足，干脆拆下OZ9976,还有部分零件，再刮掉线路上的油漆，焊上零件，最后涂上一层松香水经过几天反复试机，正常。
