用飞线法修复康佳LED32F1160CF液晶电视花屏故障

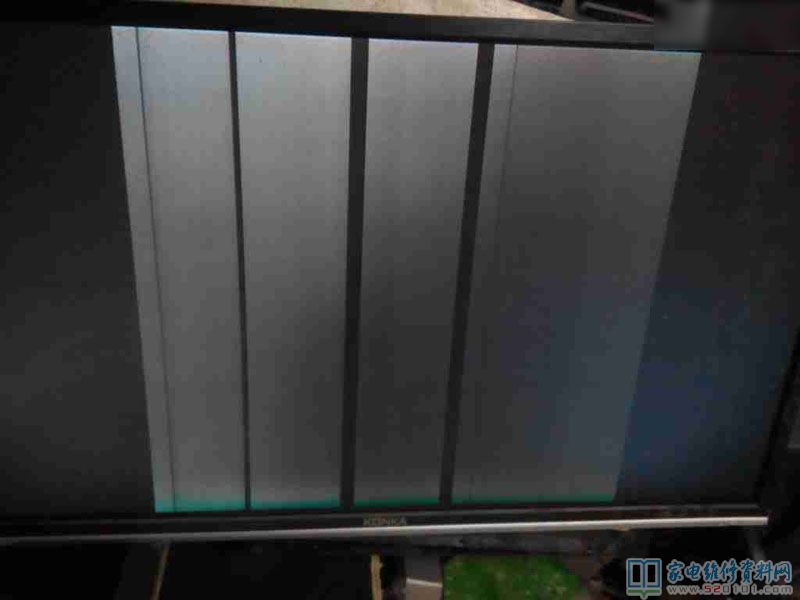

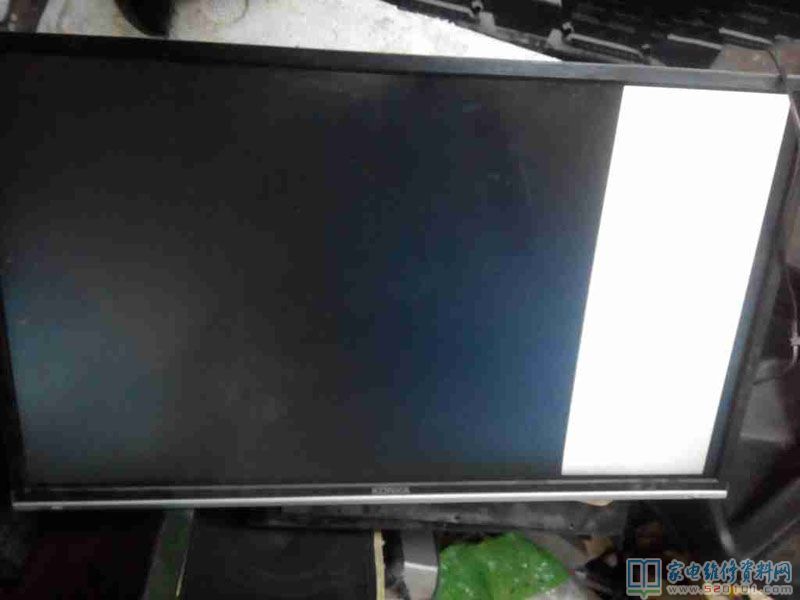

  最近手头上没什么事，于是将半年前弃修的一台康佳LED32F1160CF液晶电视搬出来维修，之前因为是花屏（屏不良） 就一直放着也没有动它。最近在网上看到好多类似的维修实例，于是就学习一下试着维修。

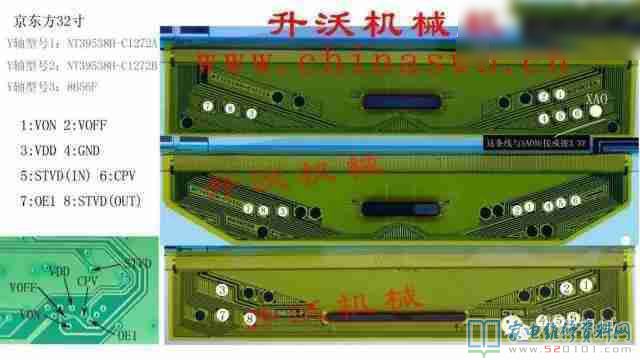

    网上查了一下说是此机是通病 ，一般是屏的TAB上的VGH电压丢失了，飞线过去就好。于是找到了点位图，试着飞线VGH可没效果，有些无奈，毕竟第一次飞线没经验，仔细考虑了一下，根据点位图测量一下 TAB上的个点电压 。

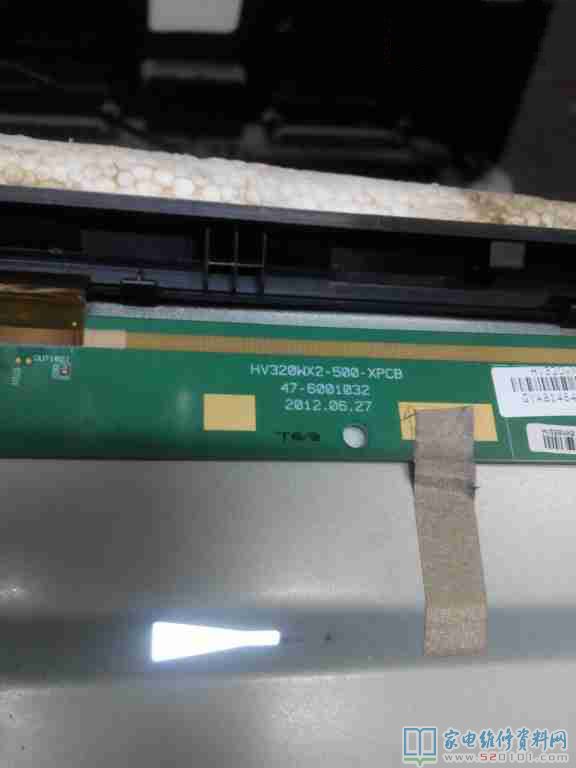

    下面的部分图片不是很清晰，各位将就着看吧。我的屏用的最上面的TAB测试了一下 ，Y轴的1脚 有25V 左右 ，2脚 电压为0V，当时想是不是这里坏了呢？根据点位图上2脚是VOFF ，直接飞线2脚到边板的VOFF端上，图像出现了。机器到此修复了。此电视机的屏用的是同方屏。
