康佳LC55FT68AC液晶电视画面竖向重影的故障修复

2020-05-09 22:56:40  阅读 280 次 评论 0 条
摘要:

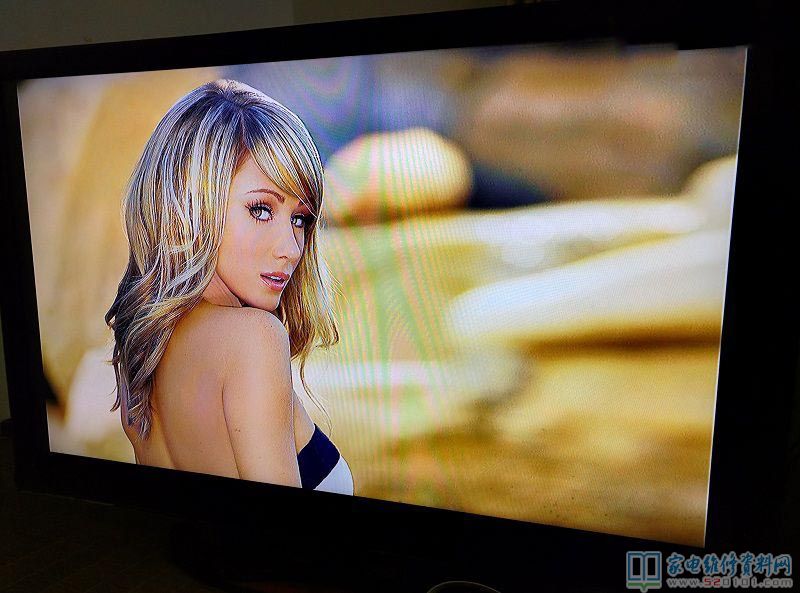

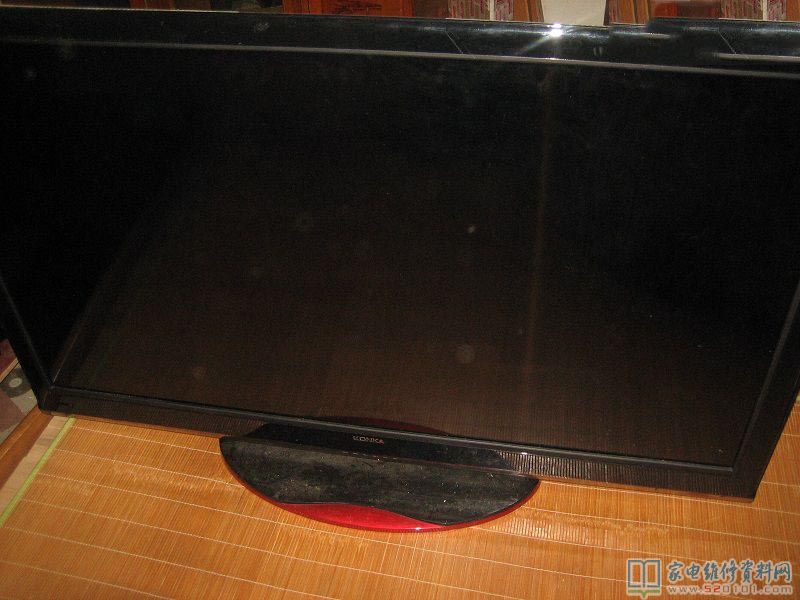

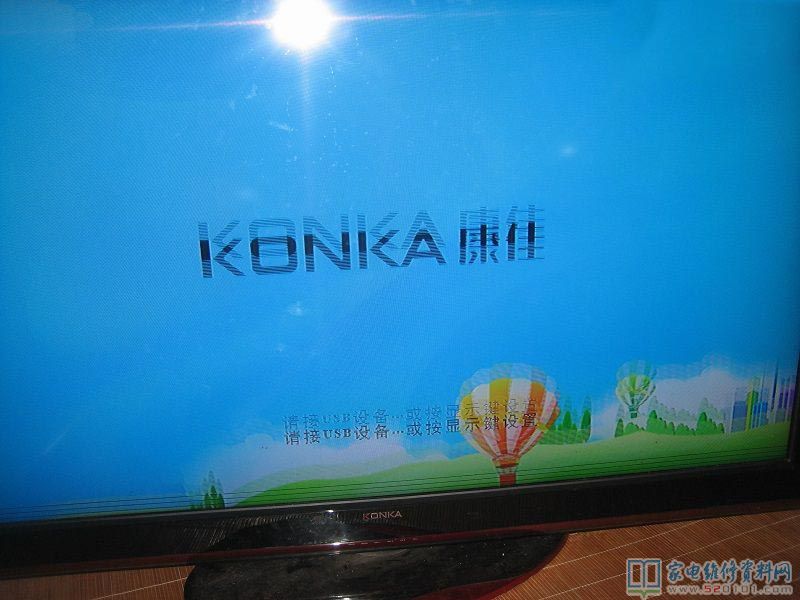

接修一台康佳LC55FT68AC液晶电视,此电视的屏型号是三星屏LTA550HF02,故障表现为开机画面竖向重影。接手之后通电试机开机的前5秒画面正常,之后慢慢向上爬行,30秒之后稳定,错行大约50行左右。断电

      接修一台康佳LC55FT68AC液晶电视,此电视的屏型号是三星屏LTA550HF02,故障表现为开机画面竖向重影。接手之后通电试机开机的前5秒画面正常,之后慢慢向上爬行,30秒之后稳定,错行大约50行左右。断电后再开画面仍然竖向重影。断电24小时后再通电又有5秒的正常画面。

      液晶电视修的不多,百度及网上搜索补脑,初步确定是竖向驱动故障,可能是选址缺陷引起的。估计是电容漏电,主板RAM或是逻辑板至屏选址故障。

康佳LC55FT68AC液晶电视画面竖向重影的故障修复 第1张

康佳LC55FT68AC液晶电视画面竖向重影的故障修复 第2张

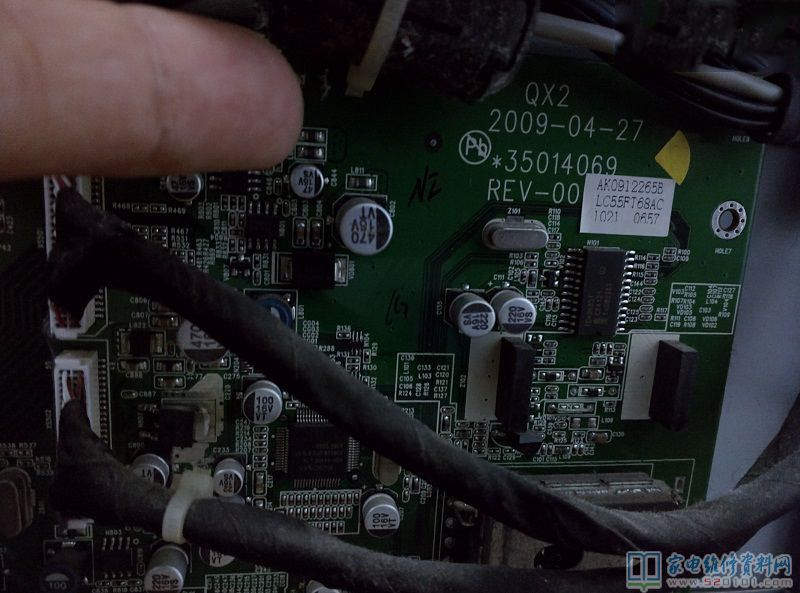

     由于是重影,估计电源板问题不大,就先拿主板开刀,由于技术水平有限,加之又没备有点屏板。在没有图纸的情况下修主板没把握,就某宝淘了块拆机主板带屏线的换上,故障依旧。

康佳LC55FT68AC液晶电视画面竖向重影的故障修复 第3张

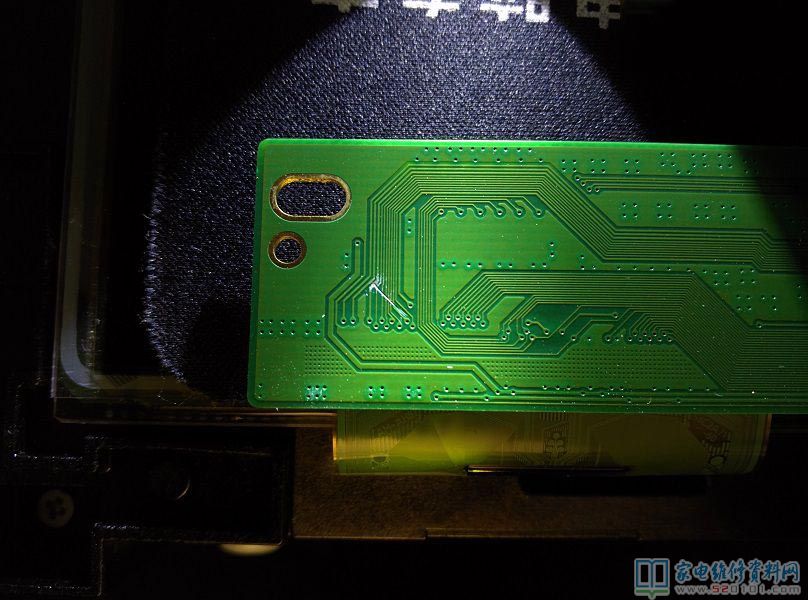

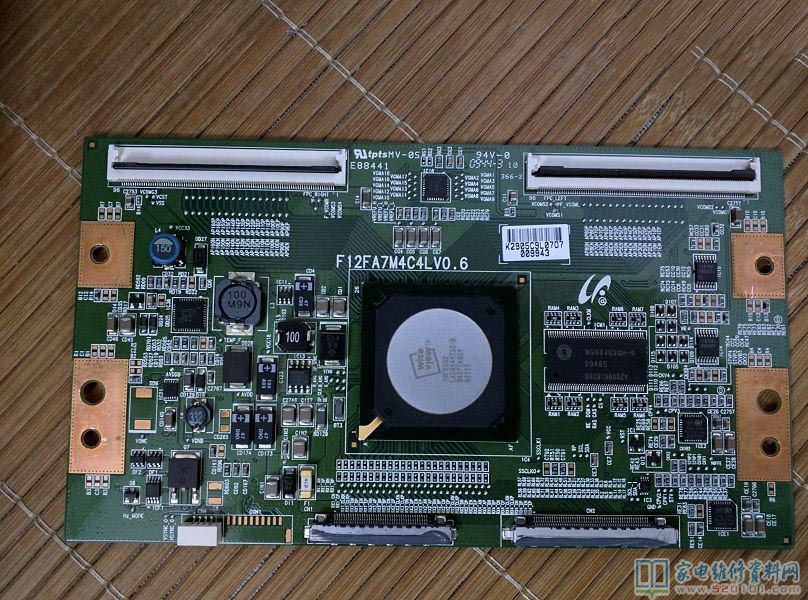

      接下来到逻辑板,测12v正常,3.3正常。还是老办法换板,结果又是竹篮打水一场空。

康佳LC55FT68AC液晶电视画面竖向重影的故障修复 第4张

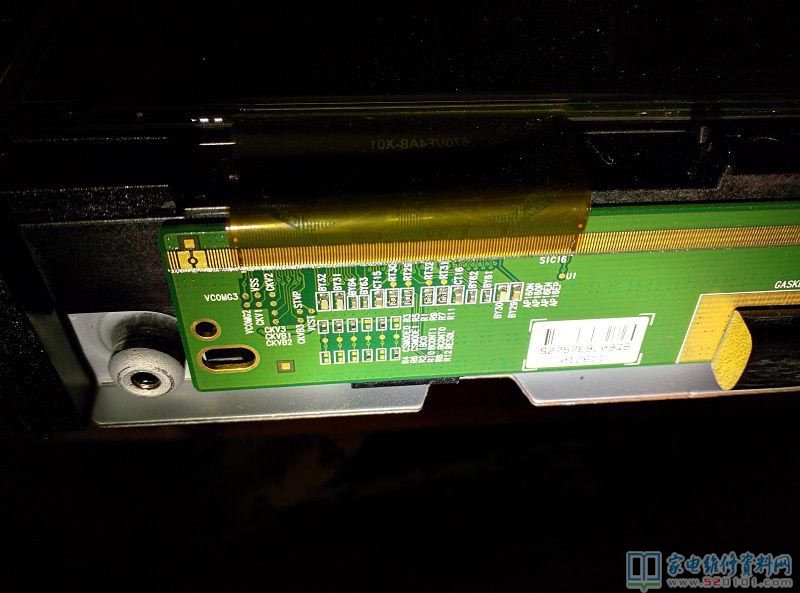

     到此基本确定是屏坏了,无奈已经投入了钱进去了,放弃有点可惜,只有一条道走到黑--拆屏了。接下来动手拆屏,拆开之后顿时傻眼了,一体屏,列驱动外置,行驱动内嵌,意思就是压屏机都修不了了。还是不想放弃,随手去掉RIGHT板的排线,发现单独的左半幅画面正常了,单独右半幅或全幅画面都是重影的。

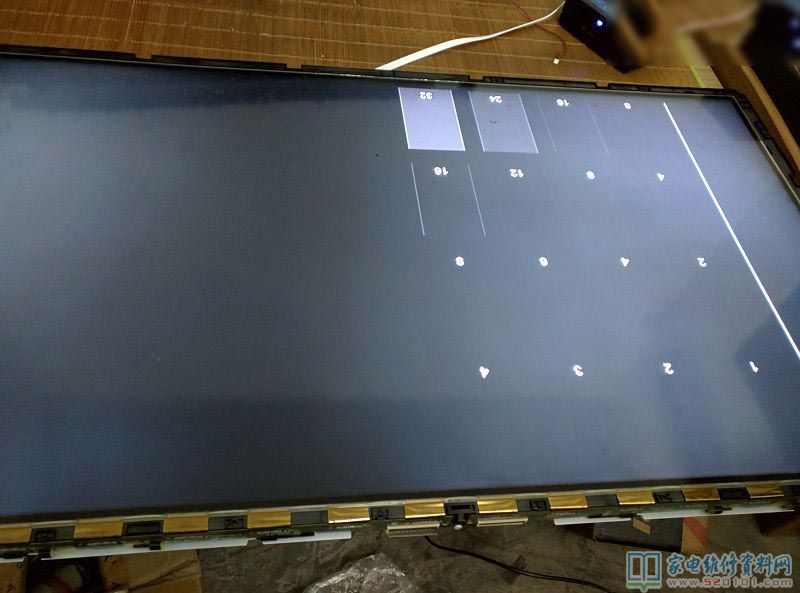

康佳LC55FT68AC液晶电视画面竖向重影的故障修复 第5张

康佳LC55FT68AC液晶电视画面竖向重影的故障修复 第6张

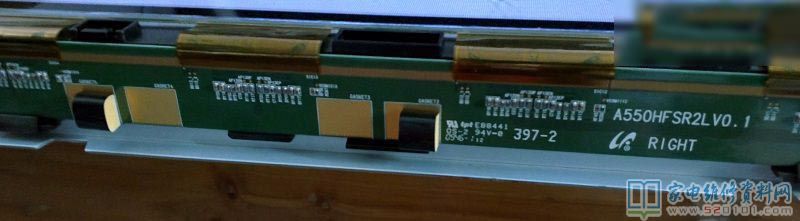

       上示波器测ckv1-3,ckvb1-3波形对称,互为倒相波,1-3各为120°比例。仔细查看,既然左半幅正常,证明是内置的双行驱动芯片选址冲突错误。
康佳LC55FT68AC液晶电视画面竖向重影的故障修复 第7张

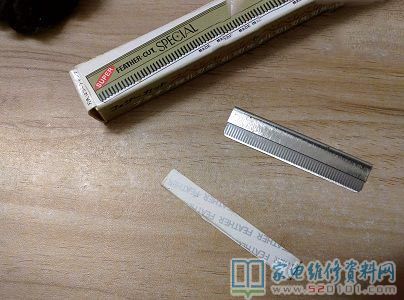

       能不能用剩下正常的一片芯片负责整屏的行驱动呢,只能死马当活马医了。接下来主角--刀片上场,不光是女人刮眉刀好用,修电视一样好用。
康佳LC55FT68AC液晶电视画面竖向重影的故障修复 第8张

     下刀要准确,不然就真成死马了。如下图所示切断ckv1-3,ckvb1-3连线。

康佳LC55FT68AC液晶电视画面竖向重影的故障修复 第9张

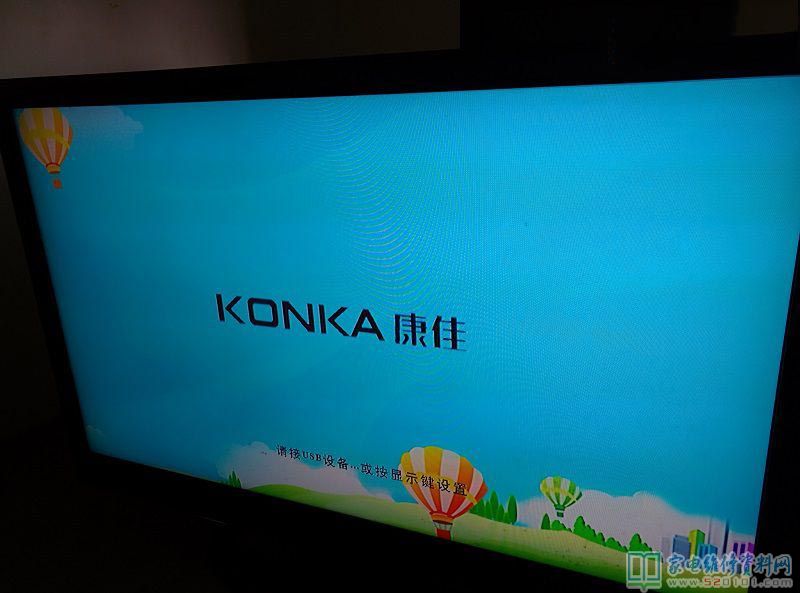

     通电,Duang,3秒后画面出来了。。。

康佳LC55FT68AC液晶电视画面竖向重影的故障修复 第10张

      连续试机4小时无样后装机。

康佳LC55FT68AC液晶电视画面竖向重影的故障修复 第11张

     维修总结:由于阅历有限,加上学艺不精,走了很多弯路,造成很多浪费。至于故障的原因,估计是由于屏体热胀冷缩导致的内嵌驱动芯片移位脱焊或并线。而且芯片内置,无法压屏修复,这样处理也算是一种补救吧,且行且珍惜。
     本次维修当然缺陷肯定是有的了,单芯片工作下受功耗影响,画面在明亮场景及静态场景下无太大问题,只是快速动态及灰暗场景下会略有残影,就像等离子烧屏一样,估计是行芯片功率不足及屏内线路压降造成的驱动不足,否则三星也不用上双芯片桥接来驱动整块面板了。

     虽然无法100%修复,但至少也在85%以上,相对于报废,也是一个比较圆满的结局了。由于篇幅资源有限,无法发更多图片,敬请见谅。
