康佳LED32F3000E液晶电视有时无法开机的故障维修

摘要：

接修一台康佳LED32F3000E液晶电视，故障表现为有时开机有时不开机，此机器的板号为35017303，此板为三合一版，它采用6755电源IC，通电先测电压，6755输出的12V正常，再测CPU供电，5Vst

       接修一台康佳LED32F3000E液晶电视，故障表现为有时开机有时不开机，此机器的板号为35017303，此板为三合一版，它采用6755电源IC，通电先测电压，6755输出的12V正常，再测CPU供电，5Vstb正常，再测3.3V，在测量的一瞬间是没有电压的，一秒后3.3V正常，板子开机了，开机后电压全都正常，目测没有发现虚焊接触不良，手摸各个IC温度也正常。很奇怪，多次开关机测试都是这样，表笔一接触到3.3V降压IC就开机，一时半会找不出问题，就把板子开机接上信号丢在一旁老化测试，两个小时后问题来了，板子自动关机，再次测量电压，又是表笔一接触3.3V.降压IC就开机。
       找来图纸（ 康佳LED32系列三合一主板35017303电路原理图）分析电路，此板共有两个3.3V，一个是3.3Vstb不受控，一通电就有，另一个3.3V受控，开机状态下才有，待机状态下没有。

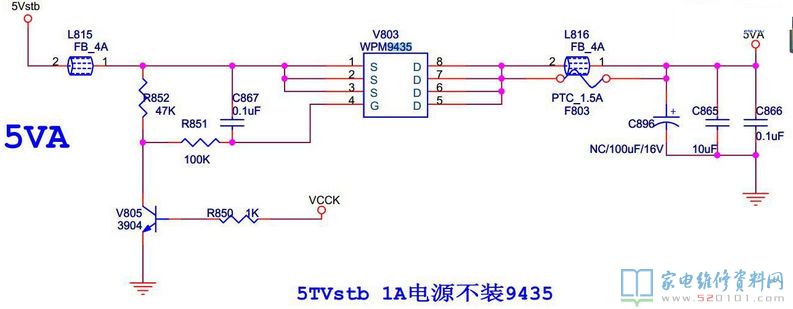

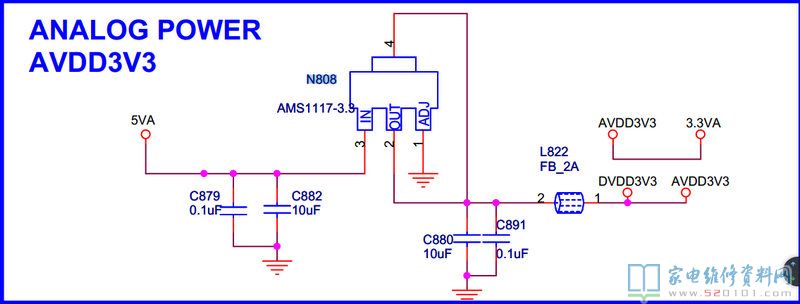

       这块板是3.3Vstb始终正常，另一个受控的3.3V不正常，这个3.3V是由一个1117-3.3把5V降成3.3V，于是测量1117的输入脚同样是表笔接触一瞬间是0V，一秒后电压正常开机，于是顺着它的输入脚查，输入是5V，再翻图纸，同样的有两个5V图纸上标5Vstb和5VA，前者不受控，后者受控，由一个9435控制，测量9435输入端没有5V.也是表笔接触一秒后才有5V,而5Vstb始终正常，心想这回找到问题了，肯定是5Vstb到9435输入端之间有问题，他们之间由铜箔经过一个电感连接，测量阻值，发现这个电感有时有阻值，有时候又没有，把它拆下来，烙铁一加热，它就断成两截，更换后修复。
