用飞线解决康佳LED32F2200液晶电视蓝屏故障

摘要：

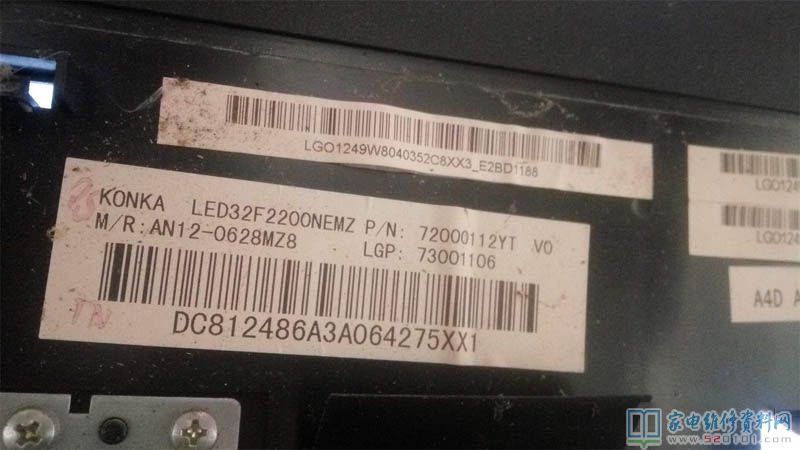

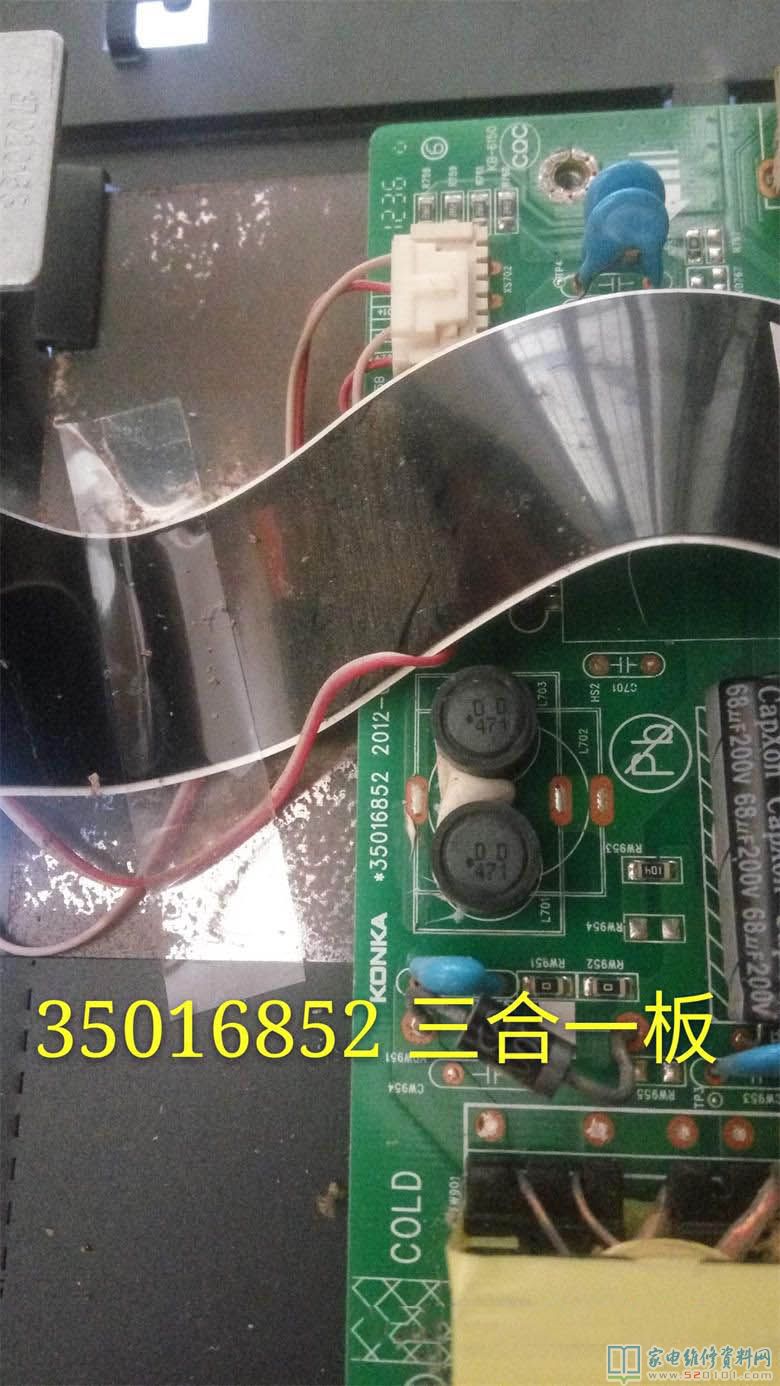

前年废品回收站老板送来一台32寸的康佳LED32F2200液晶电视，说是刚收的，故障现象是无图像。通电试机，无字符蓝屏。拆开机器，用的是35016852三合一主板，根据此现象，开盖直奔逻辑板，测各项电压都

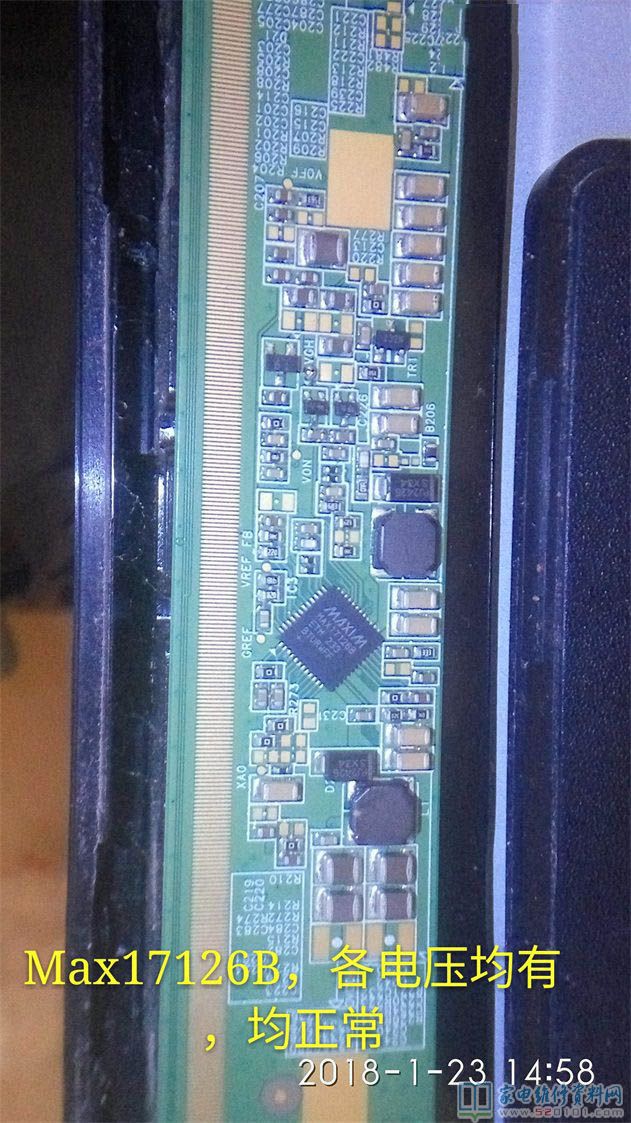

       前年废品回收站老板送来一台32寸的康佳LED32F2200液晶电视，说是刚收的，故障现象是无图像。通电试机，无字符蓝屏。拆开机器，用的是35016852三合一主板，根据此现象，开盖直奔逻辑板，测各项电压都有，至于电压是否正确，因为没有参考电压值，也无从判断。

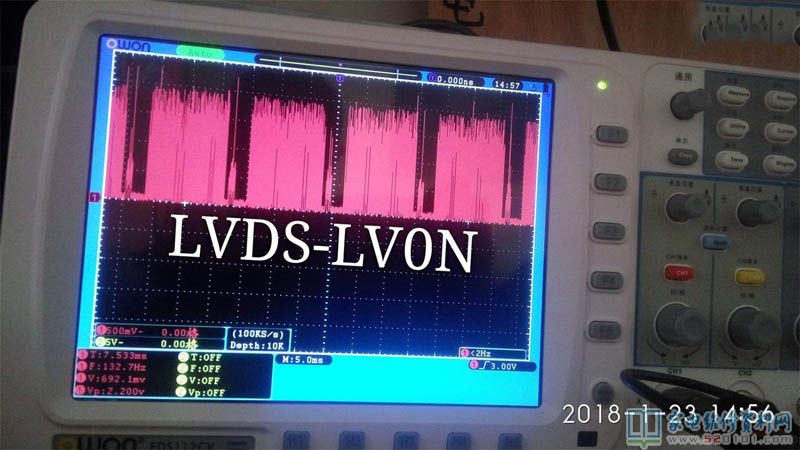

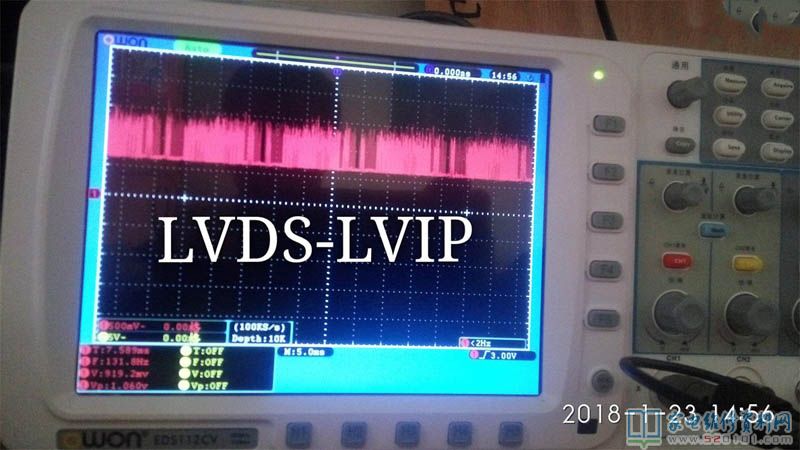

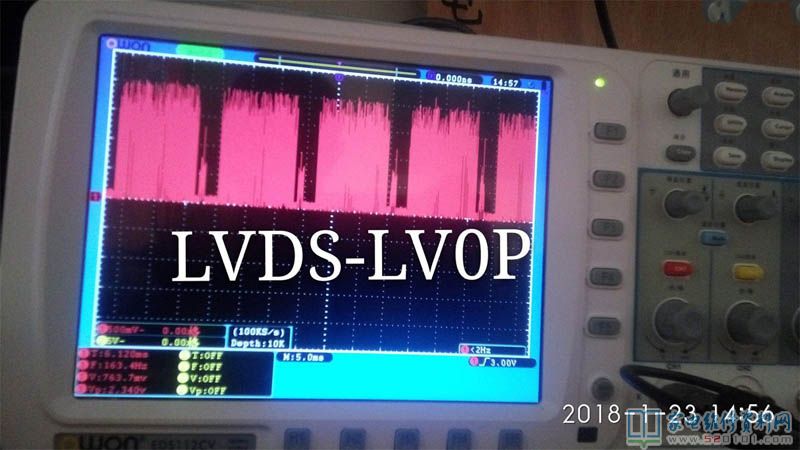

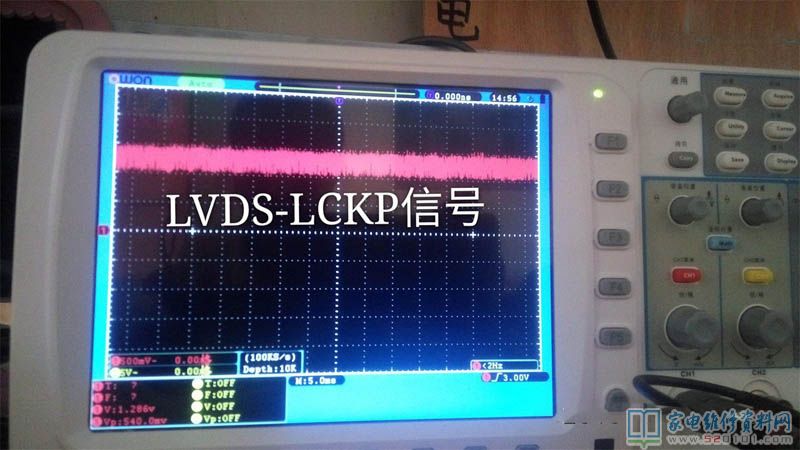

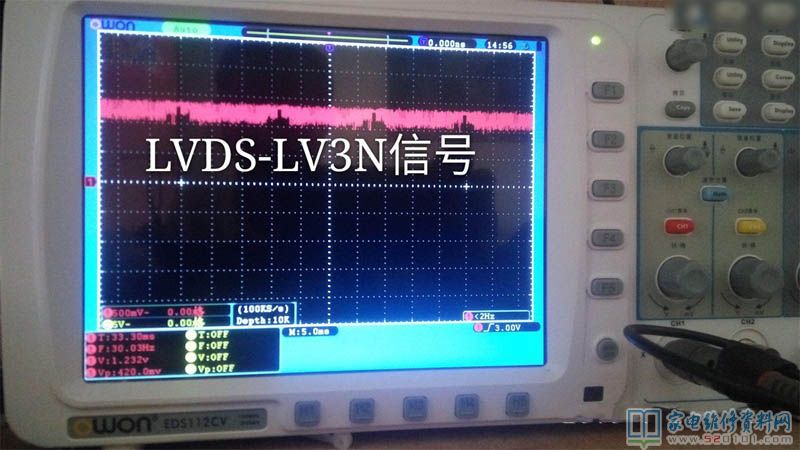

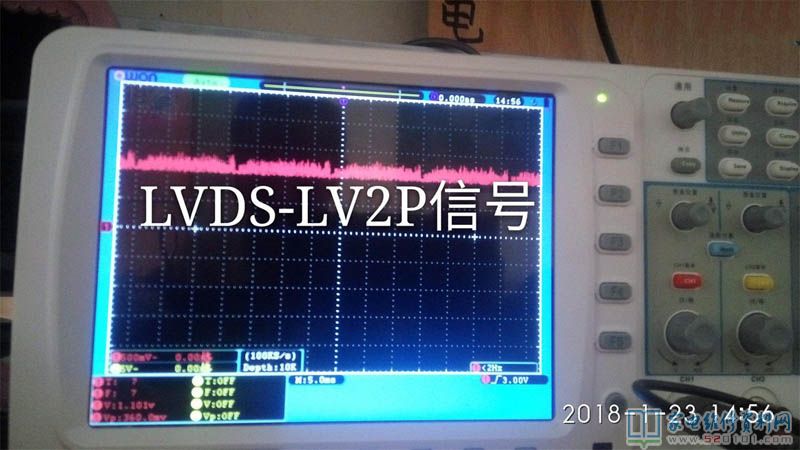

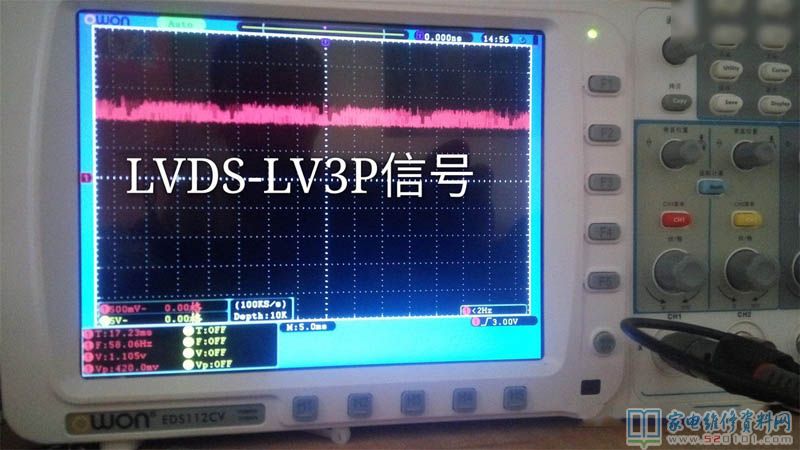

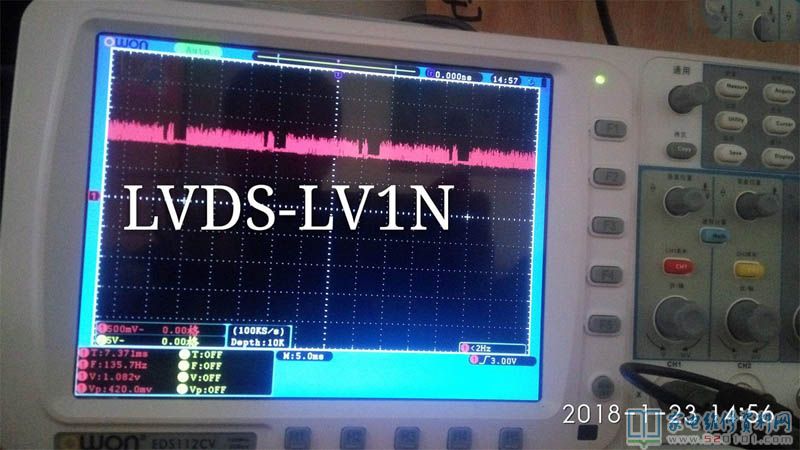

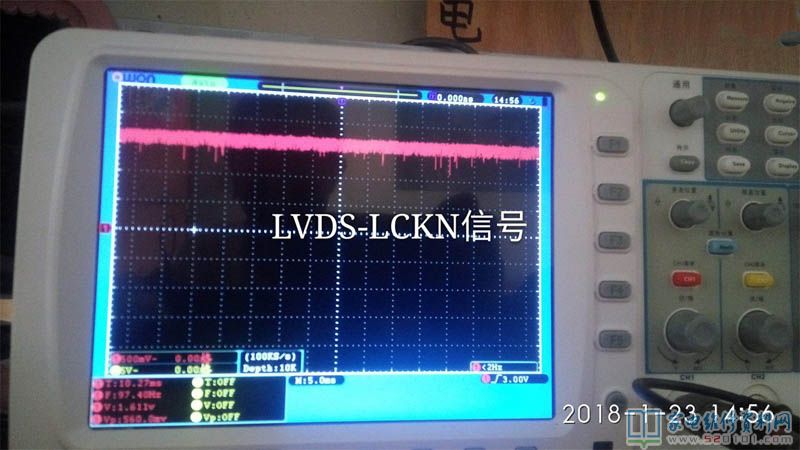

      于是刷数据，还是蓝屏，立马示波器查看，一波接一波，波涛汹涌，招数用完，判断屏玩完了。

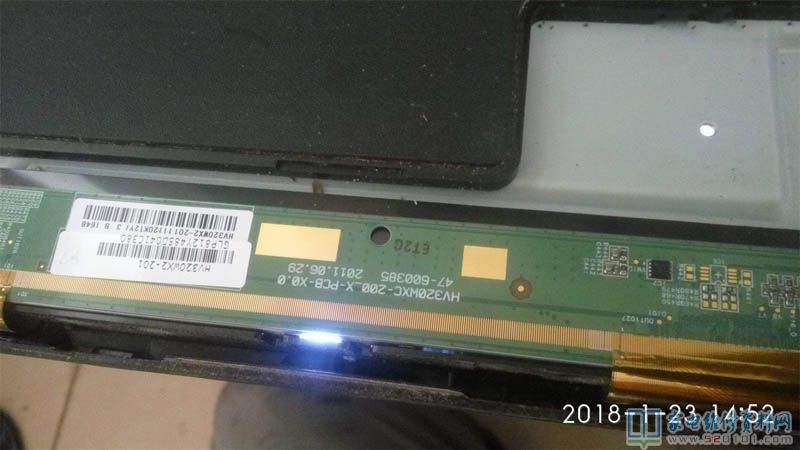

       因为这台机器是回收站转过来的，不想再浪费精力和时间了。盖子装好，不过出于好奇，想看看耳朵型号是不是和之前修复的那台机子一样，拆开屏，发现耳朵还真不同，之前那个是8656M，而这个是8656F，点位完全不同。

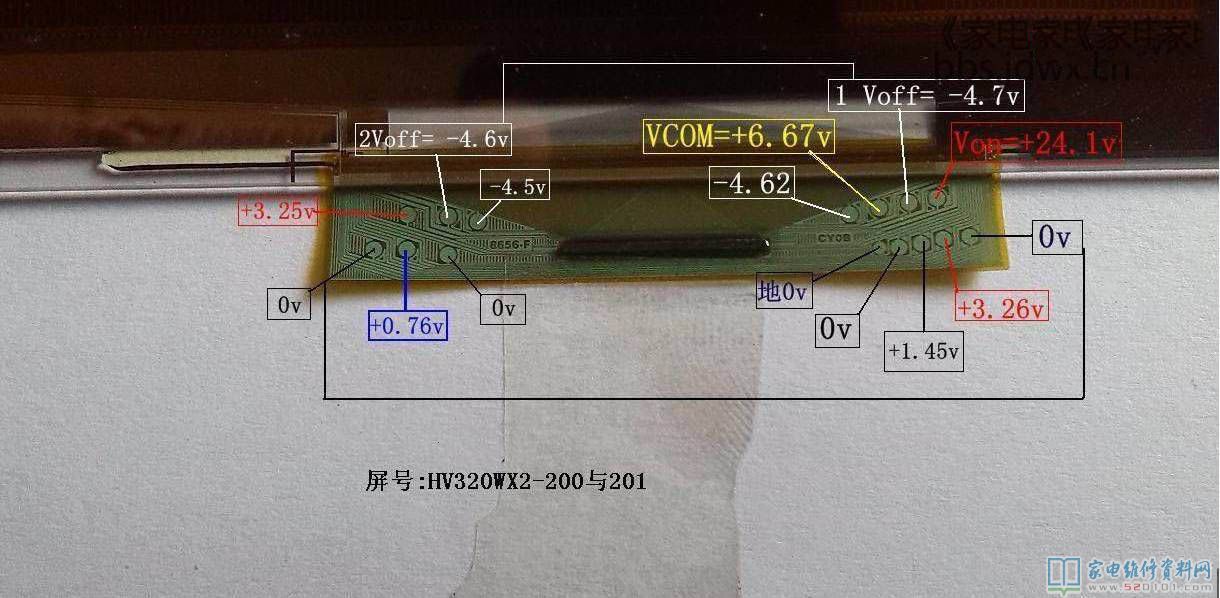

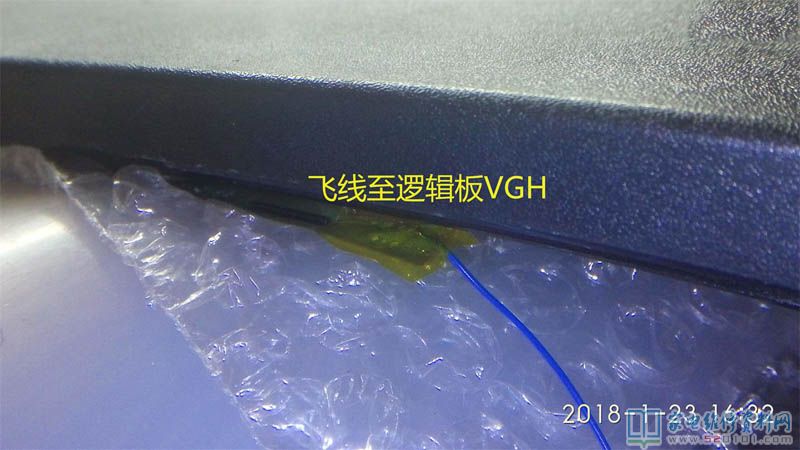

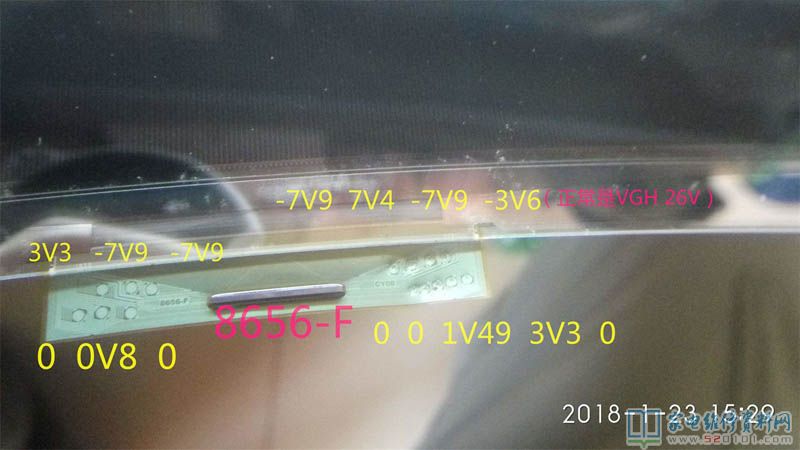

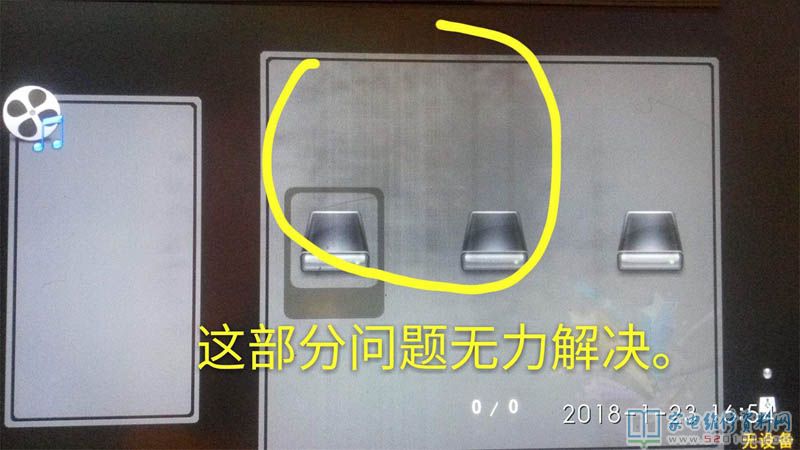

       刮开检测，缺失VGH电压。在找到8656F的点位（如下图所示）直接飞线，久违的画面呈现出来，但中间上部有些坏道，不完美，勉强可以观看。
