康佳LED32F1100CF液晶电视灰屏故障维修

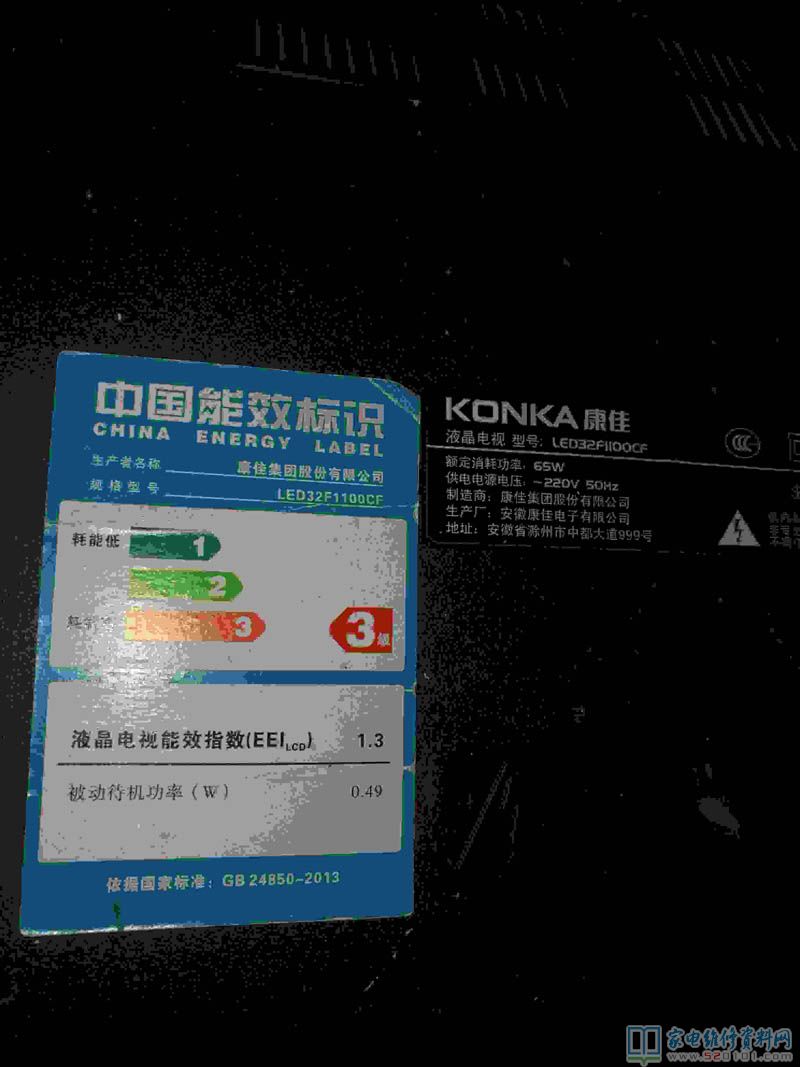

       接修一台康佳LED32F1100CF液晶电视，此电视机的板号35017517三合一板，故障现象为灰屏。拆机，测量上屏电压除了3.3V其它都没有，电压转换集成块RT9955（有3.3V说明开启没有问题）。

       拆下屏线对VON、VOFF、AVDD、DVDD、VCOM的值正常；拆除屏线测量上屏电压正常；将RT9955更换无果；用示波器对AVDD输出进行测量发现有电压后关闭，判断为STV断线（STV断线或电阻变大会导致上屏电压保护） 。

       飞线STV后电压不再保护图像不正常，对Y1上各点于PCB边板上测量电阻发现地、OE、CPV阻值均为300左右，再次进行飞线处理，试机正常。此维修中定过RT9955芯片，忘记了STV异常时会导致电压保护，特发此文供同行参考。
