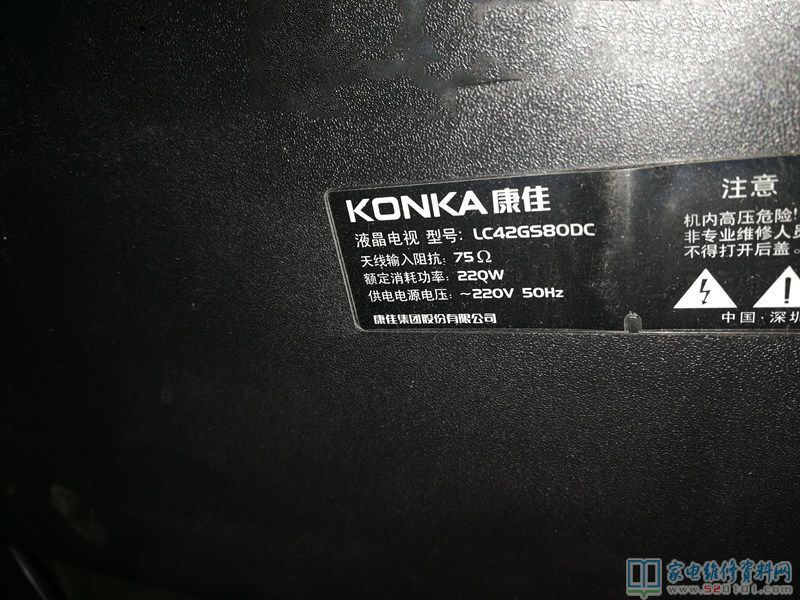

康佳LC42GS80DC液晶电视背光故障的处理过程（图）

摘要：

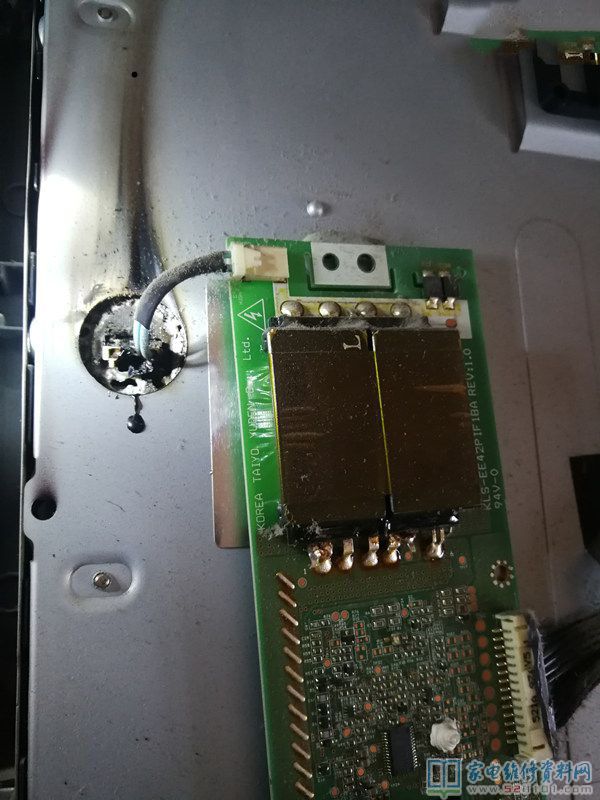

接修一台用户送来的康佳LC42GS80DC液晶电视，用户说观看电视的途中冒烟，拆开机器打开后盖看到高压板到灯管之间的线路已经烧焦。抱着捡漏的想法拆开一点铁皮，准备不拆屏修修试试看，后来发现根本行不通，只好老老

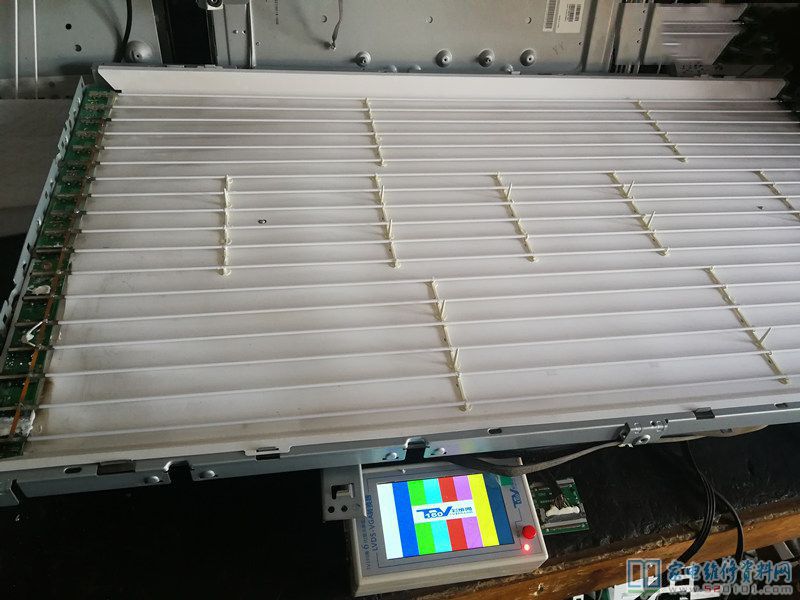

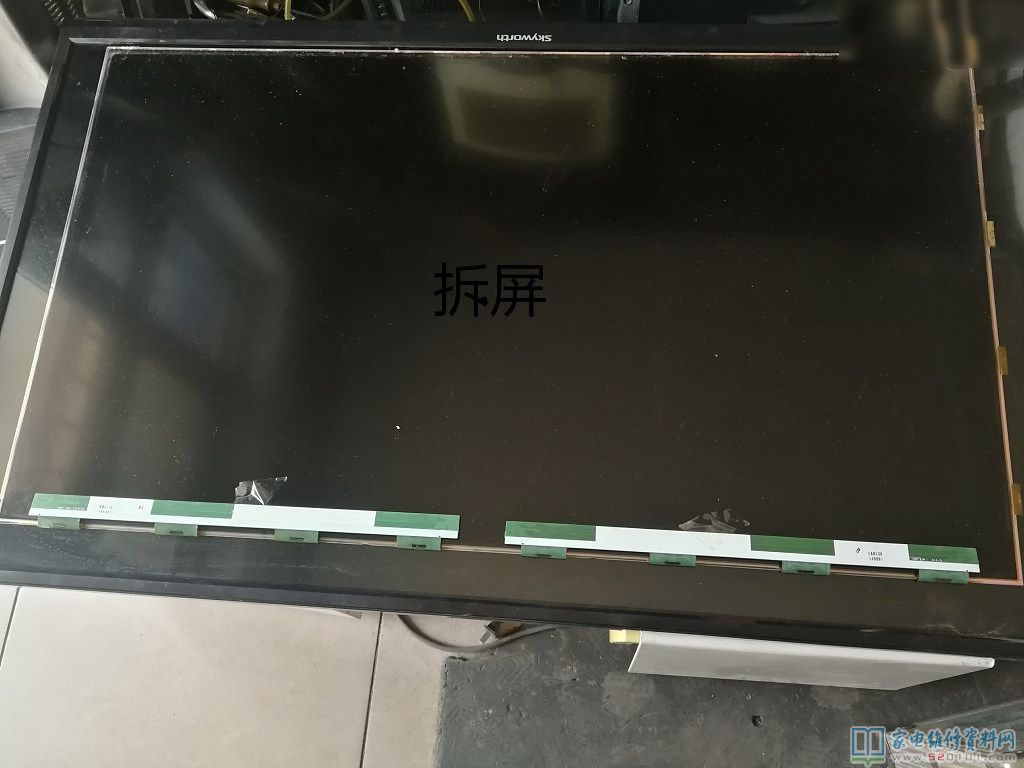

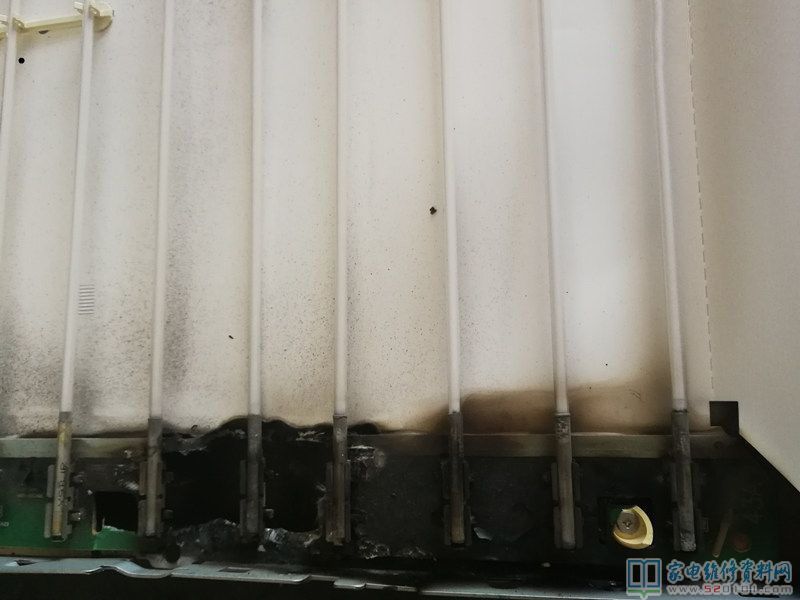

        接修一台用户送来的康佳LC42GS80DC液晶电视，用户说观看电视的途中冒烟，拆开机器打开后盖看到高压板到灯管之间的线路已经烧焦。抱着捡漏的想法拆开一点铁皮，准备不拆屏修修试试看，后来发现根本行不通，只好老老实实拆屏。拆屏后看到灯管座子下的三分之一部分板已经烧毁，灯管估计也有坏的。灯管好办，42寸灯管手里还是有很多的，灯管座子以前拆电视时一块也没留下，看来以后不能扔了。

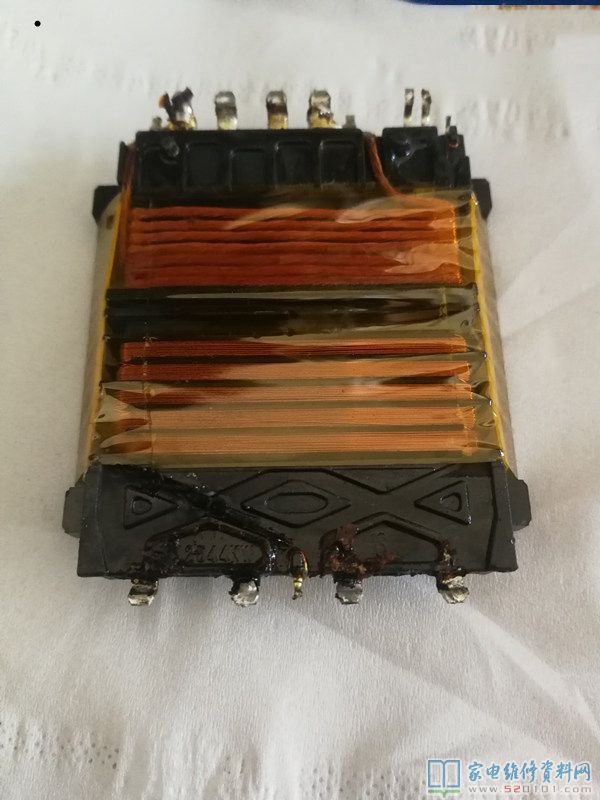

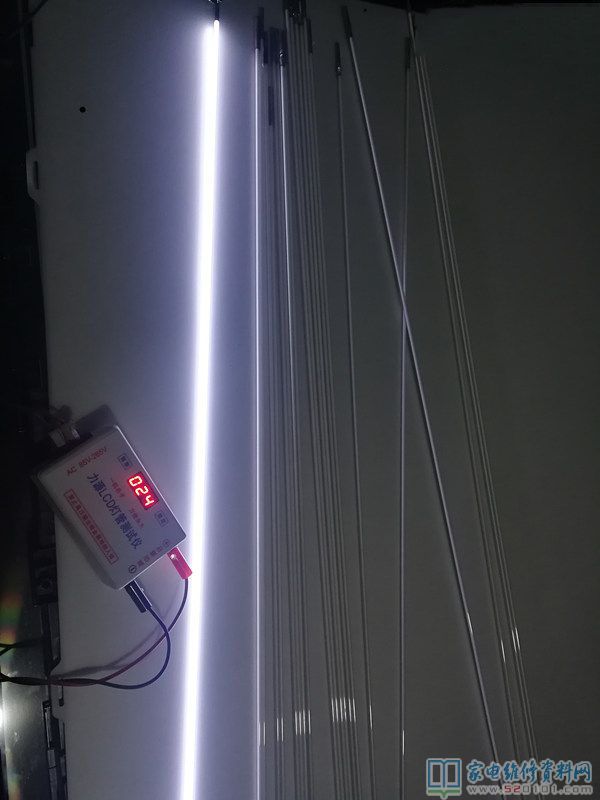

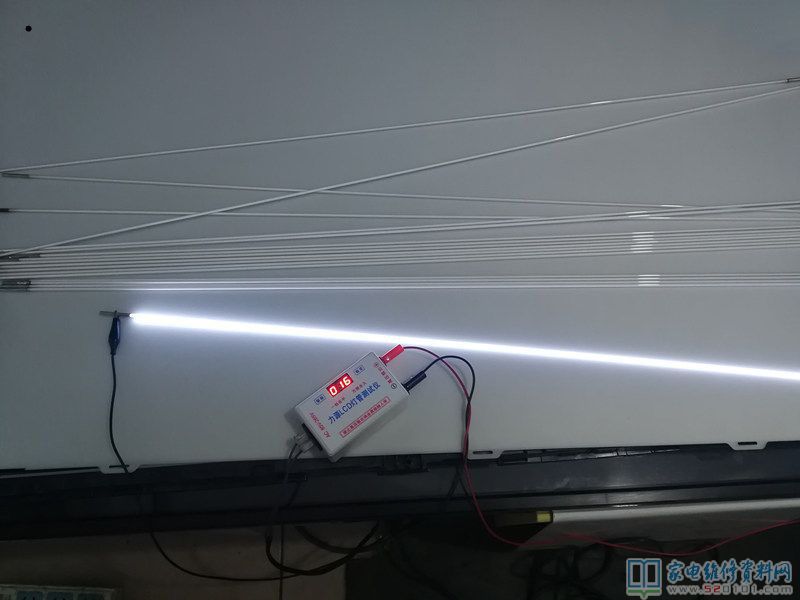

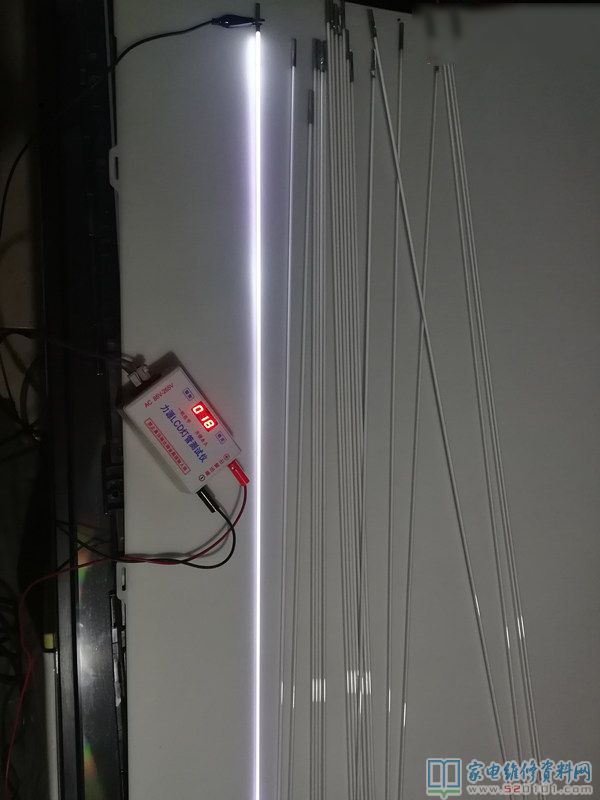

        想好久最后找了块等离子电视上拆下的边板，手工加工下给装上。灯管用LCD测试仪测试后查出有5条坏的，按原机灯管电流选灯管后装上试机，灯管亮一下即灭，并且高压板上其中一个变压器放电。拆下变压器处理了下不再放电，背光还是亮一下就灭。短接高压板上BD9215AFV芯片15脚到地取消保护，背光不再灭，后换上去的灯管亮度却没原机的亮，灯管没完全亮。

        后来又选了比原机灯管电流略小的灯管换上，亮度比原机没换的灯管还亮，但不取消保护的话还是亮下就灭，把灯管全换也是一样，换上去的灯管电流比原机还小，按理不应该继续保护，而且原机灯管有多处虚接地方，烧到冒烟才维修，现在是哪里问题导致保护呢？

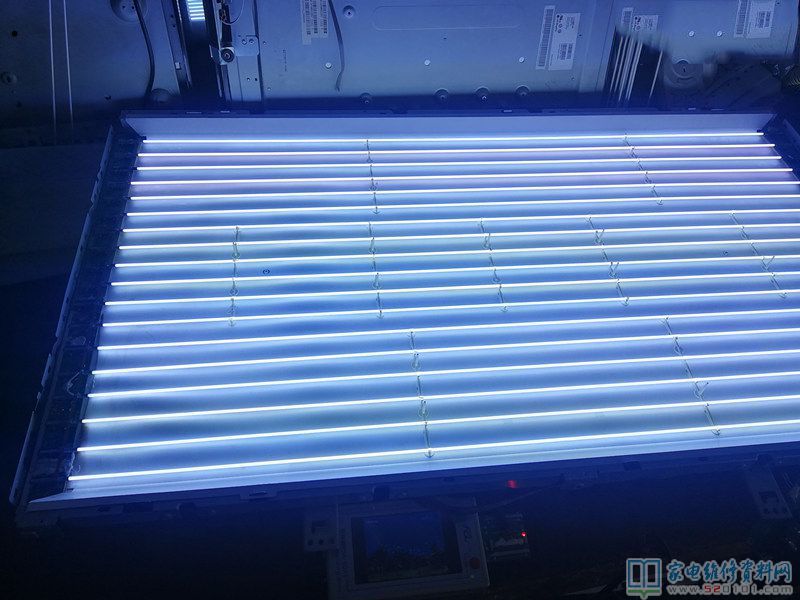

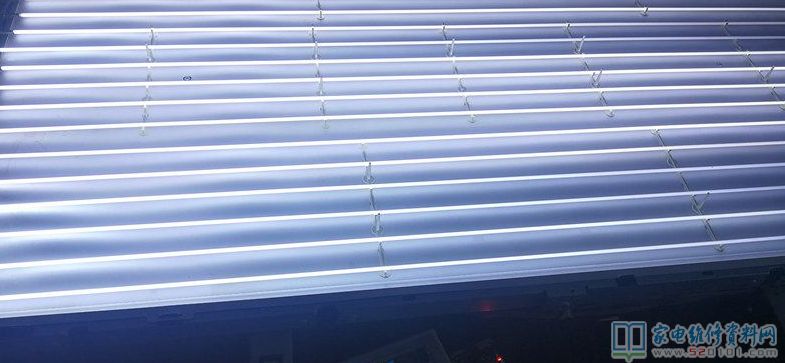

        没想到这么复杂，很后悔修他这台机，浪费这么多时间还没搞定，早知道就改LED了，仔细观察灯管亮度虽然全部亮起，比原机还亮，但亮度不是很均匀。试机时间略长一些高压板上变压器烫手，试换高压板背光已不再保护，长时间试灯管一切正常，把灯管和座子全部焊在一起防止虚接再次烧机，装屏，再次烤机，机器修复。
