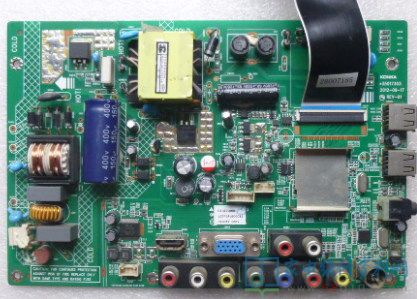

接修一台康佳LED32F3600CE液晶，二次开机后，黑屏有声音。此机为三合一板。查背光电路，背光模块OZ9902C（16脚），检查外围元件没有发现异常，后查为VD751 SB2200短路，找来二极管换上试机，背光亮了，心里一阵高兴，因为查外围电路花费了一些时间。关机固定好主板接好信号线，开机傻眼了，背光又不亮了，只得拆下主板复查，VD751完好，感觉外围电路也不会出问题，之前花费时间都查过了。就准备测量9902各引脚电压，量到1脚时，电压十伏多，接近2脚12伏供电，查资料此脚电压没有这么高，怀疑内部损坏，就更换一个9902，换新后开机背光点亮，试验多次，长时间试机一切正常。
附参考资料：
