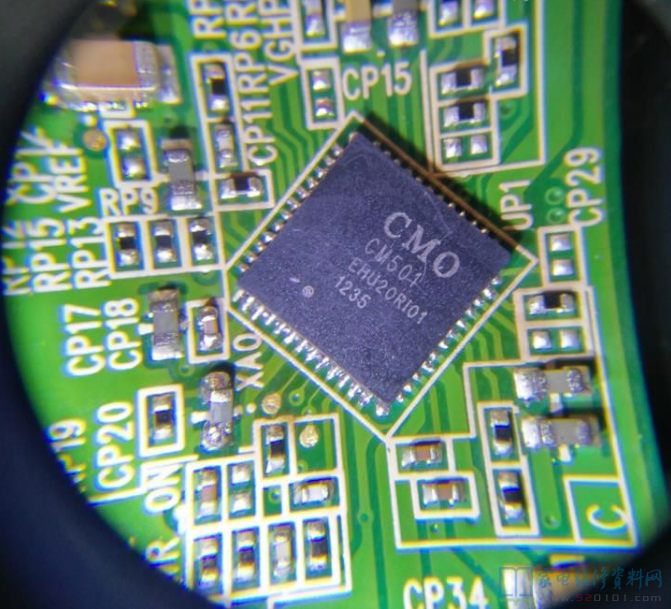

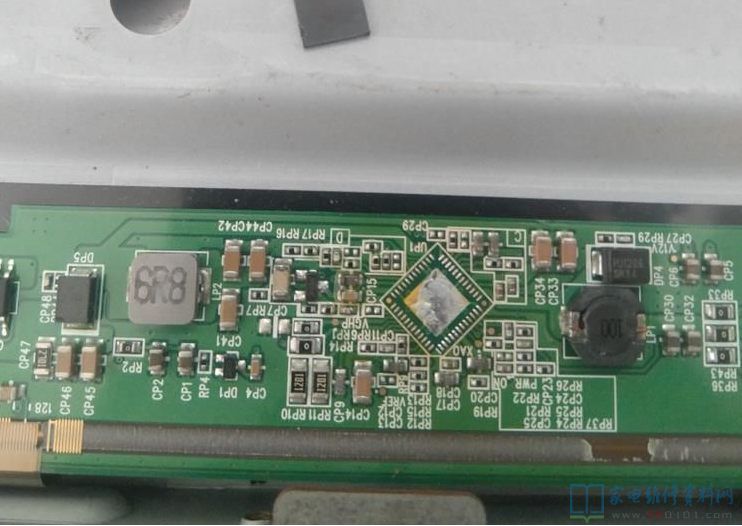

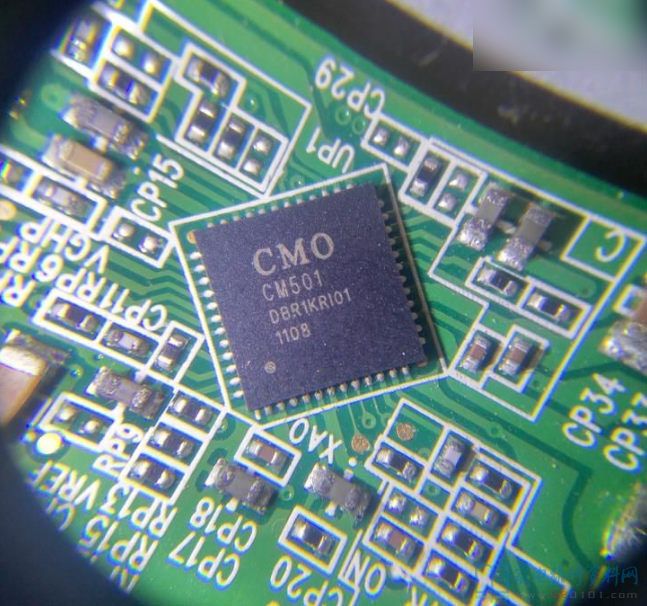

本人近期接修一台康佳液晶电视LED42IS95N，故障是灰屏有声音，用液晶屏检测仪测试一样灰屏，说明主板是好的故障在逻辑板或者屏坏，奇美V420H2屏，逻辑板和边板是一体的，CM2688A+CM501，12V，3.2V.1.2V电压正常，QP1 123脚12V，4脚12V，5678脚0V，VGH 0V,VGL 0V，CM501没有工作或保护，9脚开关脚高电平3.2V已经开启，39脚VGHP 2.5V，40脚VGH 0V。CM501没有温度，查了后级各电容均没有漏电短路，网上都说CM501坏了，找一个换上还是一样。试着把后级各输出断开，断开到40脚VGH保险电阻的时候，QP1有17V输出，VGHP29.8V，VGL-7.9V，VGH26.4V，CM501工作正常。

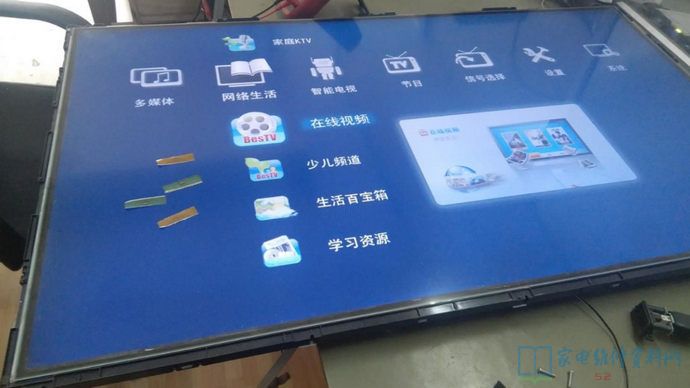

断开的VGH另一端却是-7.9V，一测VGH和VGL的阻值才有90欧，这时才明白VGH和VGL已经短路造成CM501保护，逻辑板没问题，屏的问题。奇美屏都是有耳朵的，说干就干，撕第一个的时候开机有字符一闪而过又灰屏，接着撕第二第三个还是一样，撕到第4个开机正常了。（备注：撕耳朵的意思是板上的排线断开，哪边短路撕哪边）
