一、此板主芯片OZ9938介绍
1、OZ9938简介
OZ9938也是OZ公司生产的一款专用于CCFL驱动的集成电路，支持2～6个CCFL，和同类产品比，具有高效率、高可靠、高集成度、外部元件少的特点。内有PWM脉冲调光系统；恒定工作频率；通过外接场效应管扩展输出功率；内置灯管开路保护和过压过流保护电路；优化了软启动功能；通过调整外接阻容元件用户可以自定义启动和关机延迟时间；具有多种调光模式：内部脉宽调制、外部脉宽调制及模拟调光功能；最高工作电压7V，正常工作电压范围4.5V～5.5V；模拟调光电压范围0.7～2.7V。
2、OZ9938引脚功能介绍
①脚驱动输出端1。该脚输出方波激励信号，可以外接场效应管的栅极。
②脚电源供电端。该脚电压超过欠压闭锁阈值（4.5V），芯片内部电路就可以正常启动。
③脚定时器设定。该脚通过外接的阻容元件设定一个定时时间，供内部停机和保护电路采用。把该脚短路，可使过压和过流失效
④脚亮度控制端。该脚根据⑾脚的设定，可以输入PWM脉冲调宽信号或者直流电压信号来控制灯管亮度。
⑤脚灯管电流检测。在灯管点亮时，该脚电压大于0.7V，集成电路进入正常运行模式，脉宽调制亮度控制电路启动。如果该脚电压在电路启动后为零，则保护电路开始动作，芯片停止激励信号输出。所以不能采用短路电流信号的方法来判断是否存在过流故障。
⑥脚反馈电压检测。该脚接受来自高频变压器的反馈电压，如果CCFL灯管损坏或者断开，该脚电压就会增加。极限电压为3.0V，达到此值则关闭激励信号。该脚电压超过⑦脚的用户设定电压值保护电路也会启动。
⑦脚过流过压保护值设定。通过该脚外接的电阻分压网络可以设定过压和过流保护动作阈值。
⑧空脚
⑨空脚
⑩使能端。该脚电压大于2V时内部电路启动，小于1V时内部电路关闭。
（11）脚调光模式选择。
| IC 11脚 |
IC工作模式 |
|
IC 4脚 |
|
|
| 0.5V～1V |
外部PWM调光模式 |
输入一个PWM脉冲信号进行外部调光 |
|||
| 大于3V |
内部PWM调光模式 |
输入0V～1.5V直流电压进行内部调光 |
|||
实际34005565电源R712没装，说明是用直流来调光，电压Vpp3.6V频率为1.5KHz三角波
。④脚电压0.1V时，占空比为0％，灯管最暗。④脚电压达到1.5V时，占空比为100％，灯管最亮。
（12）脚为软启动时间设定和环路补偿。该脚外接一个电容，在启动时，该电容进行充电，充电完成后输出激励脉冲才达到最大值，以避免对CCFL等元件的电流冲击。同时该脚还参与环路保护功能，当灯管开路或损坏时，该脚电压会迅速上升，当达到2.5V时，内部偏置电流对③脚定时器电容进行充电，充到3V时，芯片关闭输出激励信号。注意这个电压只是在保护电路动作瞬间出现，由于保护电路动作后芯片停止，所以在该脚上是测不到电压的。
（13）脚通过外接阻容元件设定点灯频率和工作频率。，开机时产生115KHz点灯频率，固定工作时86KHz频率。
（14）脚接地。模拟信号接地端。
（15）脚驱动输出端2。该脚输出方波激励信号，可以外接场效应管的栅极。
(16)脚接地。末级驱动输出级接地。
3、芯片正常工作引脚电压、电阻数据
1kΩ挡。电压为正常点亮CCFL测得。电压单位：V 电阻单位：kΩ
| 引脚 |
名称 |
电压 |
对地电阻 |
引脚 |
名称 |
电压 |
对地电阻 |
| 1 |
DRV1 |
1.1 |
37 |
9 |
NC |
- |
- |
| 2 |
VDDA |
5 |
15.5 |
10 |
ENA |
3 |
30 |
| 3 |
TIMER |
0 |
32 |
11 |
LCT |
3.6 |
33 |
| 4 |
DIM |
1.2 |
33 |
12 |
SSTCMP |
0.8 |
33 |
| 5 |
ISEN |
1.2 |
2.6 |
13 |
CT |
1.0 |
43 |
| 6 |
VSEN |
2.2 |
33 |
14 |
AGND |
0 |
0 |
| 7 |
OVPT |
2.7 |
33 |
15 |
DRV2 |
1.1 |
37 |
| 8 |
NC |
- |
- |
16 |
PGND |
0 |
0 |
二、故障速查表
| 元件位号 |
故障率 |
故障现象 |
判断方法 |
|
| C758-C765 |
32% |
屏幕一亮光 就黑屏 |
短路C711可以开机（即短路IC 6脚） |
|
| NM901 |
33% |
三无 |
|
测（1)脚是否有充电 ，(3)脚电阻50K欧 |
| C713 |
5% |
无光或有 一点暗光 |
万用表测U702 10脚电压，测时有光说明C713坏 |
|
| C712 |
10% |
屏幕一亮光 就黑屏 |
短路C711故障依旧，短路C709有光说明C712断裂，现在新出的电源板C711已经改用涤纶电容 |
|
| L902、L903 |
7% |
烧保险或 无电压到桥堆 |
保险烧黑，负载无短路或L902 L903本身短路 |
|
| D950 D951 |
1% |
次方无14.5V 电压输出 |
用电阻测量是否短路 |
|
表一
注：C767、C769、C771、C773、C766、C768、C770、C772电容短路屏幕亮光后3秒黑屏；其他（D950 D951 U702高压插座 高压变压器Q701 Q702 Q703 Q704 CW901）损坏率很低（雷击除外），维修时留意可以。高故障率元件有：高压取样电容、NM901、C712、C713。
常用材料物料编号
| 元件位号 |
元件名称 |
元件编号 |
| NM901 |
FSQ0765 |
19007712 |
| D950 |
MBR20100 |
16003173 |
| U702 |
OZ9938 |
19007640 |
| C758 |
电容2.2n |
14000192 |
| T751 |
高压变压器 |
11002972 |
| Q701 |
TO252 |
17002511 |

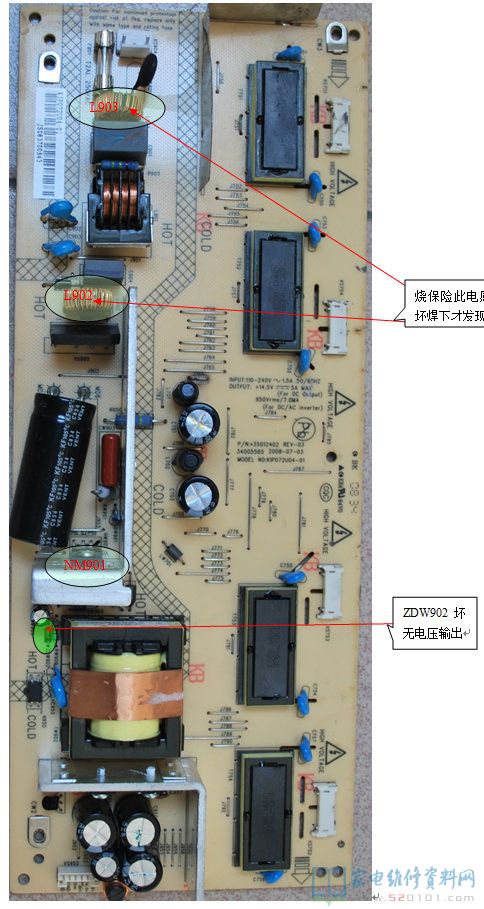

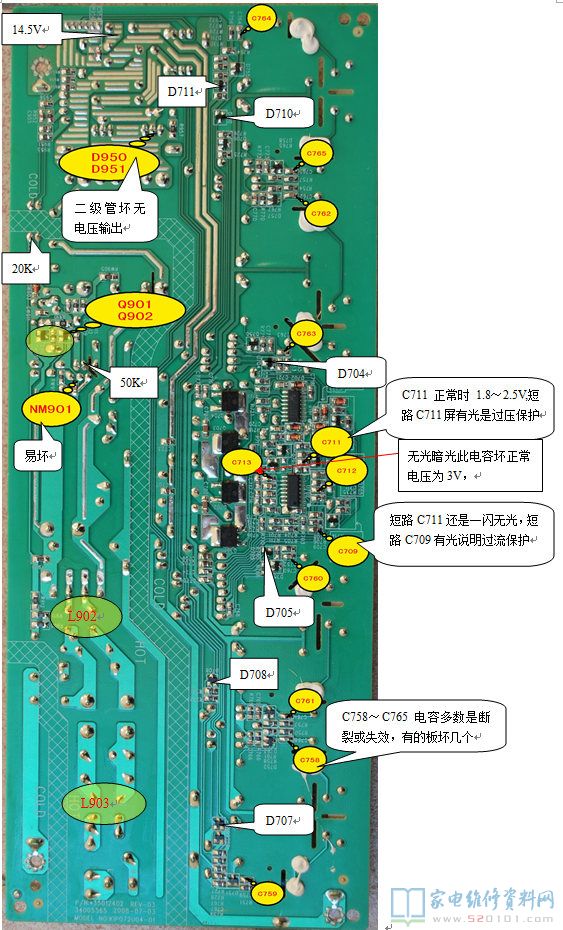

三、34005565二合一电源、逆变器板彩图
四、34005565二合一电源、逆变器板检修方法
1、怎样判断C758-C765坏？
（1）、逐个焊下C758-C765，如是断裂换上即可；
（2）、分别焊下D704 D705 D707 D710,焊下哪一个不保护有光，就是与二极管相对应的两个电容坏；

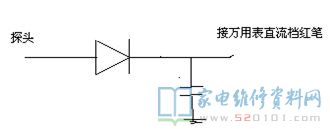

（3）、在万用表接一个二极管，（电容为100n涤纶，没有也可以）探头去测C758-C765对比各路电压，正常2～4V电压大的为该电容坏

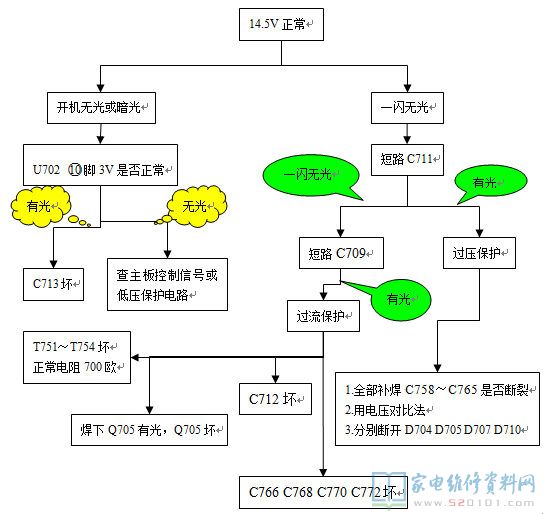

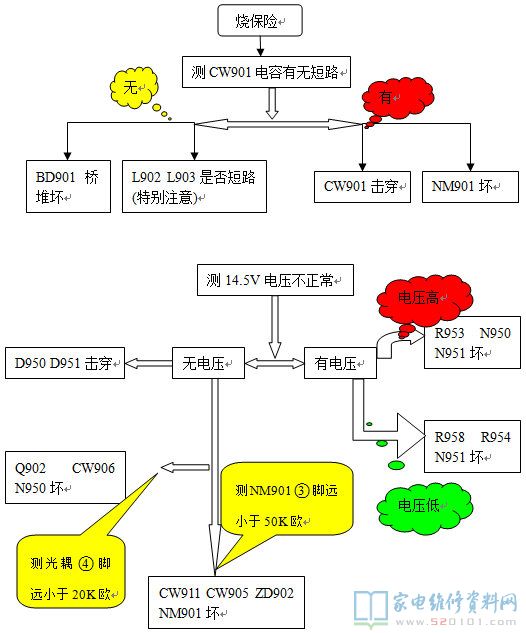

（4）、简易检修流程图：（特殊故障不作介绍）
