康佳P29SK061型彩电电路系统框图如图1所示。
康佳P29SK061型彩电保留了原“K”型机电路结构的特点，但在以下电路作了调整和改进；
1、 采用ETA-SF03/01型频率合成式高频调谐器，替代原“K”型机的TDQ-3B型电压合成高频调谐器，提高了“SK”系列彩电的高频信号接收灵敏度、准确度和调谐速度。
2、 采用控制与功率输出一体化的混合型厚膜电源集成电路KA5Q1265RF，代替原由开关电源控制集成电路TDA16846和大功率场效应管2SK1794组成的开关稳压电源。
3、 主芯片微处理器的+5V、+3.3V供电和TV小信号处理电路的+8V供电，均由开关稳压电源引出后，采用三端稳压器LA7808/LA7805和分立元器件进行二次受控稳压供电。取代了原“K”型机中的二次稳压集成电路TDA8133等组成的复杂稳压电路。为电路检修提供了方便。
4、 采用带立体声和超重低音输出功能的音频信号处理集成电路NJW1166完成音频小信号处理功能，替代了原“K”型机中由N204（M62438FP）和N203（TDA7429J）等多个集成电路组成的音频小信号处理电路，使得音频信号处理电路更加简洁实用。
5、 场扫描输出电路采用具有逆程升压的场扫描功率放大器TDA8177F，直接从开关稳压电源引入±12V电源供电，不仅减低行输出的负荷，而且提高了电路可靠性。
通过以上电路的调整和改进，既保持了原“K”型机的基本功能特点，由降低了整机成本，提高了产品可靠性，还为电路故障检修提供了方便。
二、康佳P29SK061型彩电供电流程说明
康佳P29SK061型彩电的供电流程如图2所示。
在P29SK061型机的交流电压输入电路中设立了由C901、L901、C902等元件组成的线性共轭滤波电路，滤除交流输入电压中的高频杂波干扰。
1、开关稳压电源控制
康佳P29SK061型机的开关稳压电源控制和输出由混合型厚膜集成电路KA5Q1265RF为核心组成。KA5Q1265RF的内部电路如附图所示，它内含OSC振荡产生、放大电路，基准电压比较放大、控制电路，启动电压输入与过压保护电路，反馈稳压调节信号输入、放大电路，以及大功率场效应管输出电路。
如图2所示，VC901、C910整流滤波输出的+280V左右的脉动电压一路经开关变压器T901的18-15绕组接N901的1脚（既内部功率开关管的漏极D），作为主电源输入，另一路经R914（120K/2W）、R915（150K/2W）限流，经电容C908（22uf/50v）充电至15V左右，从N901的3脚输入，提供内部振荡电路启动电流。当N901进入启动状态后，T901的13-11脚绕组产生感应电压经R916限流再分二路整流滤波为N901提供工作电源，一路经V910、C908整流滤波为N901的3脚提供约为25V的工作电源，另一路经VD911、R913、C913、VD909、R912向N901的5脚提供约5.7V的比较电压。N901的5脚内部设由过压保护装置，当N901的5脚电压大于或等于11V时，过压保护装置启动将切断功率三极管基极振荡信号的输入，从而停止场效应管的功率输出。
N901的4脚为稳压取样信息反馈和待机控制信号输入端。当主芯片N103接受待机和保护关机信息时，主芯片N103的1脚输出低电平关机信号，分别通过R961和R963接至V952和V954的基极，使V952和V954分别截止。V954截止时，其集电极输出高电位信号，使VD961导通，稳压取样放大器SR950（TL431）的正相输入端电压提高，内部晶体管饱和导通，光电耦合器N902的冷端1-2脚电流加大，热端4-3脚电流加大，使开关稳压电源进入待机状态。在正常开机时，SR950的G端电压通过R966（220K）、RP950（30K）、R975监测-B电压变化，调节N902的1-2端电流大小，从而控制N901的4脚的电流大小，起到稳压调节的作用。[Page]
注意：“SK”机的待机控制电平与“K”机待机控制正好相反，既正常开机时，N103的1脚为高电位，待机或保护关机时N103的1脚为低电位。
2.开关电源直流稳压输出
开关电源变压器的次级共有五路整流滤波电压输出。
第一路是从T901的2脚取出感应电压由R950、VD955、C955组成的+25V直流稳压输出，它主要为伴音功放电路和主芯片微处理器电路提供电源。主芯片的CPU控制、存储器、遥控按键接收等电路中的+5V电源都是由+25V通过R955限流，输入N951（7805）的1脚，经稳压后从N951的3脚取得。
第二路和第三路分别从T901的3、4脚取出感应电压，再分别由CD953、C963整流滤波输出+12V电源；由CD954、C964整流滤波输出-12V电源，这两路电源是专为场扫描集成电路TDA8177F而设的。与康佳“S”系列彩电中的TDA8177F供电电路不同，“SK”系列彩电中的TDA8177F未设42V倍压电源，由VD441（S5295G）、C453（220uf/50v）组成逆程升压电路，通过电容储能实现场扫描输出中的倍压供电。
第四路从T901的8脚引出感应电压，经VD951、C961整流滤波，输出约+13V的直流电压。本组电源接受V953、V952等元件组成的开关电路控制，为三端稳压集成电路N952（7808）提供输入电压，经N952稳压输出的+8V电源为“SK”机中的小信号处理电路提供偏置工作电源。由V953、V952等元件组成开/待机控制电路原理是：当主芯片N103接收到待机和保护关机信号时，N1003的1脚由正常开机时的高电位转变程待机（关）时的低电位，经R157、R961、R960的分压接V952的基极，V952（PNP管）基极低电位时截止，与V952集电极相连的V953也进入截止状态，从而切断了N952的输入电压，N952无+8V输出，主芯片N103的14、39、45等脚均无电源供电，因此N103的TV信号处理和行、场扫描信号发生电路全部停止工作，整机进入待机状态。反之，在正常开机状态时，N103的1脚输出高电平，经R157、R961、R960的分压使V952的基极维持高电平，V952饱和导通。V952集电极与V953的基极相连，V953（PNP管）饱和导通，这时开关电源的+13V电压通过V953的集电极输入到N952的1脚，经过N952的3脚输出+8V电压，为N103等小信号处理电路提供工作电源。
N952的3脚输出+8V稳压电源供电范围十分广泛，任一分支电路出现短路元件都将影响N952的正常供电，而导致无法开机，为了快速查找短路元件，可以逐步断开各分支路，判断各分支路是否正常。
第五路直流电源是从T901的3脚引出感应电压，经VD950、C980整流滤波后输出+B（130/135V）直流电压。本路电源有三条支路，一路通过行输出变压器为行输出功率放大管V402提供工作电源，二是经R402（3.9K/7W）降压后为行推动级V401提供工作电源，三是经R116降压，VD103（33V）稳压为高频调谐器提供+33V电源。

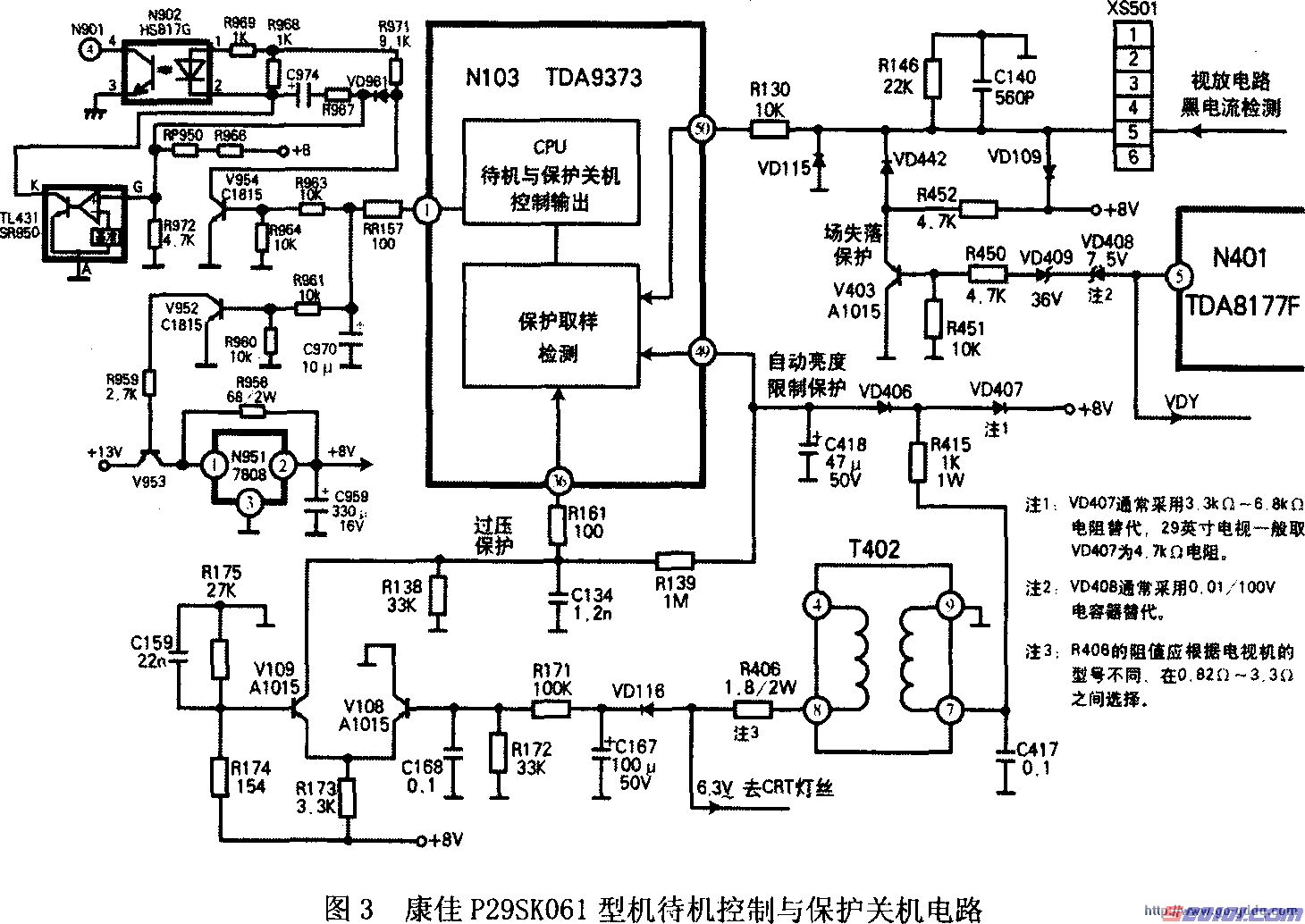

3、保护关机控制
本机设置有三路保护关机控制电路：
第一路为行输出过压保护电路，由V108、V109、VD116、C167、R406等元件组成。从行输出变压器的8脚引出6.3V交流灯丝电压经R406（1.8欧姆/2W）限流后送往CRT电路板，同时R406的另一条支路经VD116、C167整流滤波，再经R171、R172分压为V108（A1015）基极提供偏压。正常状态时，V108导通，由于V108的分流作用，使V109（A1015）维持低电流导通状态。V109的集电极通过电阻R161（100欧姆）与N103的36脚相连，使N103的36脚电压维持在2.1V左右。当由于某种原因导致行输出逆程脉冲电压升高时，经VD116\C167整流滤波的灯丝电压升高，使V108的基极电压升高，当V108的基极电位接近8V时，V109进入截止状态，这时V108的集电极电压升高，导通电流加大，将使N103 36脚电压升高，当N1O3的 36脚电压升高至2.8V以上时，N103 1脚发出低电平保护关机信号。[Page]
过压保护电路中的R406的阻值与屏幕尺寸大小、行输出变压器型号及CRT灯丝电压等因素有关。R406的阻值通常在0.8欧姆—3.3欧姆之间选择，29英尺电视机的R406一般取1.8欧姆/2W。
第二路为自动亮度限制保护电路，由R415、VD407、VD406等元件组成。VD406的正极与N103的 49脚相连。VD407正极接+8V电源，负极接R415，为束电流电路提供基准电压。电视机正常工作时，其图象亮度会随背景变化而变化，因此束电流的大小也将在一定范围内变化，VD406负极的电位也会随束电流大小的变化而变动，束电流越大，VD406负极的电位越低。由于VD406正极与N1O3的 49脚相连，因此N103的 49脚的电位会跟随VD406的负极电位的变化而变化。在N301的内部电路设置程序，根据N103的 49脚电位变化，自动调节R、G、B信号输出幅度，达到自动亮度限制的目的。当由于意外因素，如高压失控，或视放电路元件失效导致亮度突然增大，束电流增大时，VD406的负极电压迅速下降，使N103的49脚电压迅速下降，当N103的49脚电压低于0.8V时，N103的内部保护电路启动，将从N103的1脚输出低电位关机信号，使整机进入保护关机状态。在实际电路中，VD407通常采用3.3K欧姆—6.8K欧姆电阻代替，屏幕尺寸越大VD407的取值越小，29英尺电视一般取VD407为4.7K欧姆。
第三路为场失落保护电路，由VD408（7.5V稳压管）、VD409（36V稳压管）R45094.7K）、R451（10K）、V403（A1015）、VD442、R452（4.7K）等元件组成。其中VD442的负极通过电阻R130（10K）与N1O3的 50脚相连。正常状态时，场扫描逆程脉冲经36V稳压二极管和VD409整流嵌位后取出场扫描逆程脉冲信号，经V403的发射极输出，在经VD442将场扫描逆程脉冲送至N1O3 的50脚。当N1O3 50脚检测到场扫描逆程脉冲后，才可使内部R、G、B信号处理电路进入正常工作状态，如果在数秒钟内没有连续的场扫描逆程脉冲输入，则启动内部程序切断R、G、B信号输出，使电视机处于黑屏保护状态。由于场失落保护电路中设置由36V时，N103的 50脚同样不能检测到场逆程脉冲，也会启动保护电路，使电视机进入“黑屏”保护状态。经实验证明采用0.01微发/100V电容器代替VD408效果更佳。
4、康佳P29SK061 型机的检修参考数据

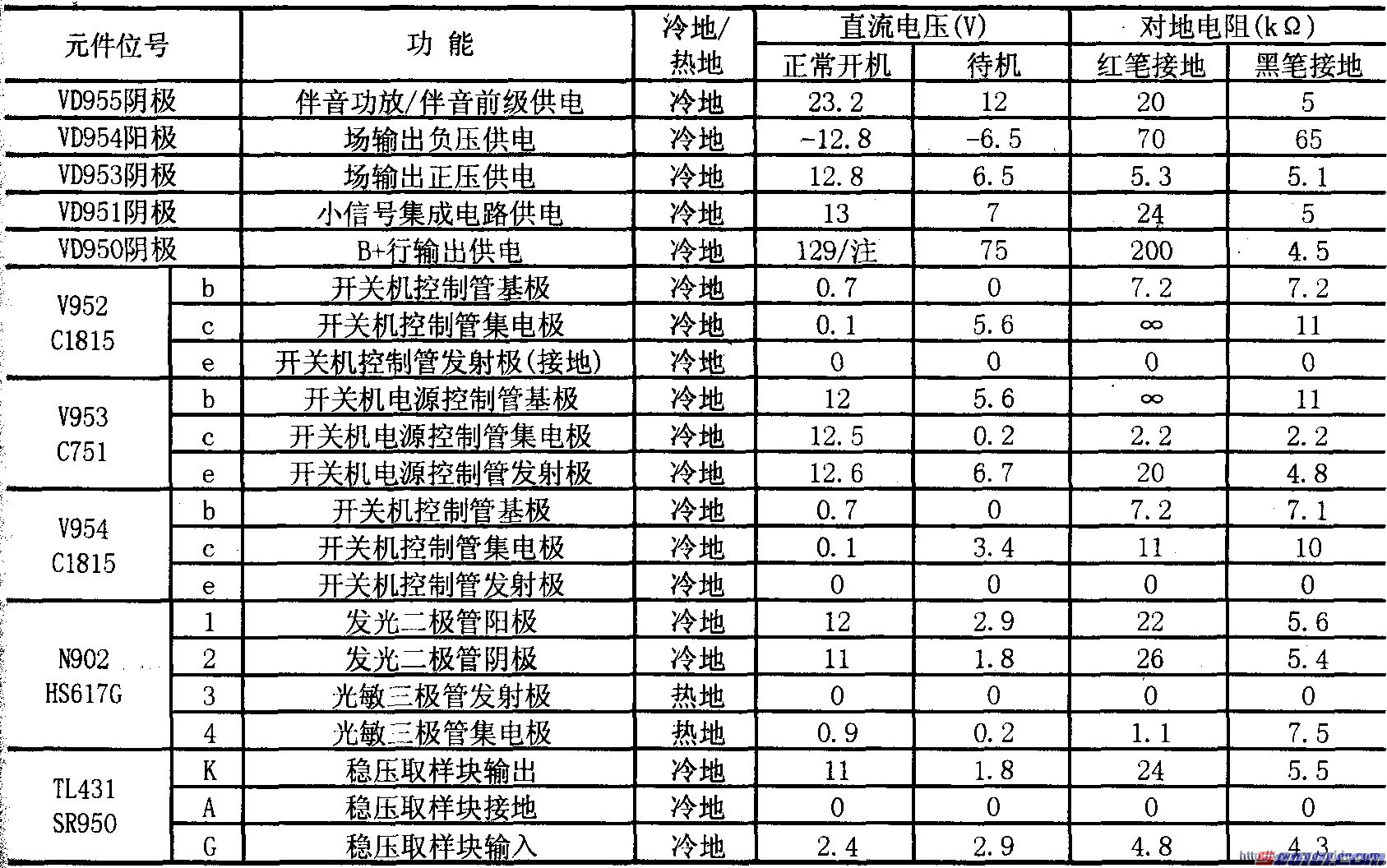

康佳P29SK061型机的检修参考数据见表1。
三、康佳P29SK061 型彩电视频信号流程说明
康佳P29SK061型彩电视频信号流程如图4所示。
康佳P29SK061型彩电的视频信号流程与康佳“K”系列彩电的视频信号流程基本相同，但对一些元件的型号和位号作了改变，因此，应注意比较区别“SK”机与“K”机元器件的位号与脚位控制功能的变化。
“SK”型机的高频调谐器采用ETA-SF03/01型频率合成高频头，其接收频率的选择和频段切换均由I2C总线数据确定，而不是按照“K”型机中测量高低电位变化去判断高频调谐器的频段切换。
“SK”系列机的视频信号处理主要是由主芯片N103（TDA9373）的内部电路配合少量外围电路完成的。如图4所示，从高频调谐器 11脚输出的中频（IF）信号先经V10（C388）预中频放大，在经声表滤波器N102（K6264K）选频滤波，以双端平衡输入方式从N103的23、24脚进入内部PLL锁相环解调器，解调出CVBS全电视视频信号和第二伴音中频信号。
“SK”机的视频和伴音信号分离是由外部分立元件完成的。从N103的38脚输出CVBS全电视信号，经电阻R818（100欧姆）耦合至V251的基极，在从V251的发射极分二路分离视频电视信号和伴音信号。其中一路视频信号经R818（120欧姆）耦合至6.5MHZ/6.0MHZ陷波器，滤除6.5MHZ/6.0MHZ伴音信号后的视频信号再分二路输出，一路由V254射极输出至N103的40脚进入N103的视频开关选择电路，另一路经R191耦合至V256的基极，再从V256的发射极输出至AV板中的视频输出端子VIDEO OUT。[Page]
为了满足外接VCD/DVD等器件视频信号的输入，本机设有AV1/AV2/AV3和Y C b Cr隔行分量信号输入，其中AV1/ AV2/ AV3中的视频信号和“S”端子中的亮度的Y信号均通过双路四刀电子开关N610（TC4052）选通后，从N610的13 脚输出至N103的42 脚。N610的选通控制由N103的64、63脚电位组合确定，可参加第一篇TD9373检修参考数据有关内容。
从N103的40、42、43脚分别输入的TV/AV视频信号，经N103的内部视频识别滤波电路后，进入PAL/NTSC/SECAM多制式解码器，经基带延迟电路后，再进入 YUV/RGB矩阵电路，分解出RGB基色信号，在经对比度/亮度控制及校正电路后，从N103的51、52、53脚输出亮度/对比度可调节的RGB基色信号，从连接插座XS501送往CRT板视频末级放大电路。由AV板输入的Y Cb Cr色差分量信号则是直接从N103 46、47、48脚入，直接进入YUV/RGB矩阵解码电路。
“SK”型机的视频末级放大电路采用三组的分立元件宽带视频放大器，放大输出RGB基色信号。红/绿/蓝基色放大器的原理与结构完全相同，仅仅元件位号有所这区别，为了节省篇幅，仅画出红基色放大原理图。
视频末级放大器接有黑电流检测输出线路，在每次开机时N103的50脚进行自动白平衡检测自动调节RGB信号输出幅度。当检测失败时则自动关闭RGB 输出。使电视进入“黑屏”保护关机状态。N103的50 脚还与场失落保护电路相连，当无场逆程脉冲输入时也会使电视进入“黑屏”保护关机状态。根据检修经验，VD115不良时，会导致光暗或黑屏故障。
四、康佳P29SK061型彩电音频信号流程说明

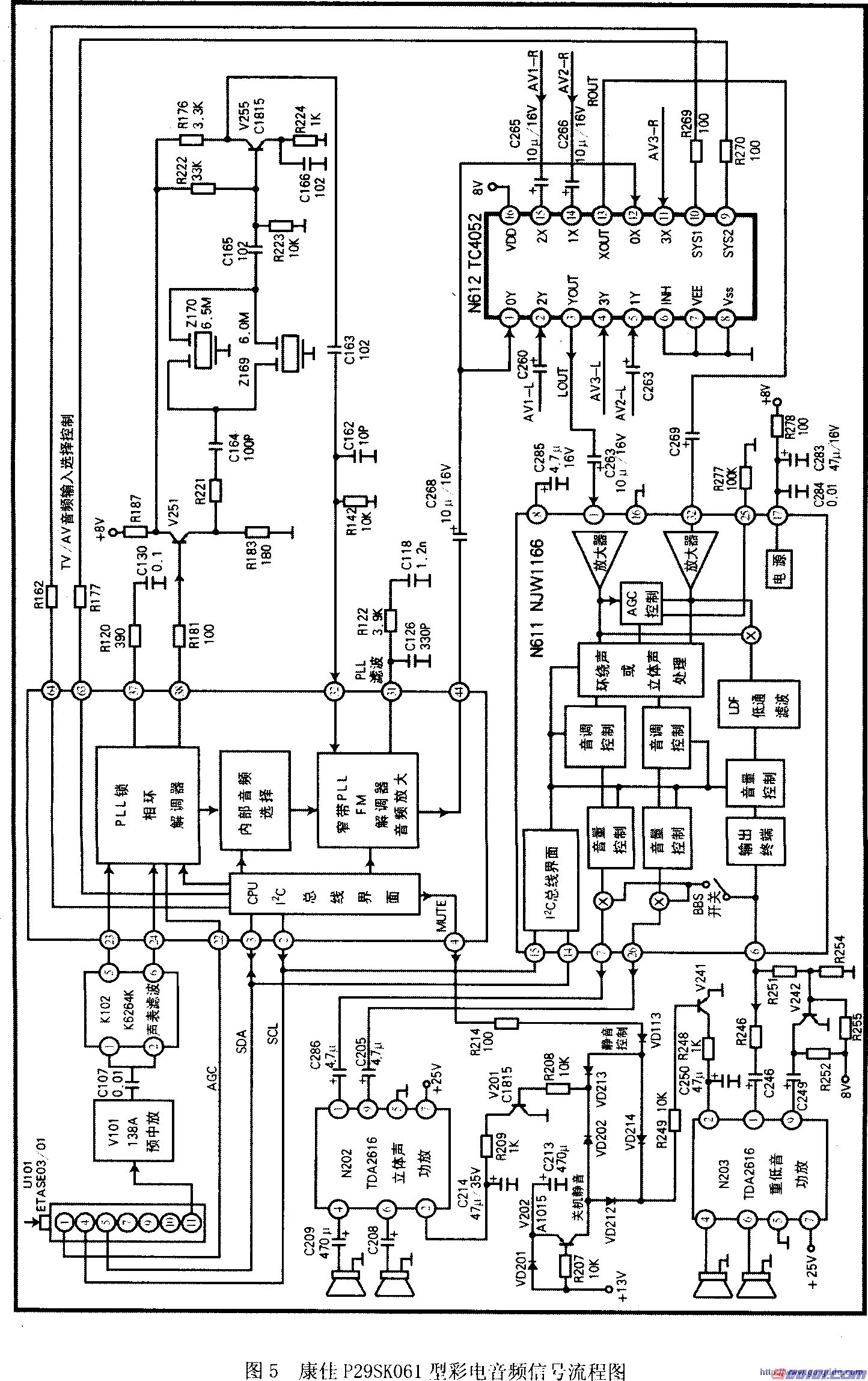

康佳P29SK061型彩电音频信号流程如图5所示
“SK ”系列彩电的伴音信号处理电路是在“K”型机的基础作适当的调整和改进，其公共通道、音/视频分离、AV/TV音频选择切换等电路与“K”型机相同，其工作原理和信号流程已在维修通讯上详细介绍，不再重复。其后的音频立体声处理和重低音处理则采用了新日本无线电公司出品I2C总线控制的三声道（R、L 左右声道和超重低音声道）输出集成电路NJW1166，避免了原“K”型机由多集成电路组成的复杂音频处理电路，有关NJW1166的特性和检修参考数据可参考本期第三篇的有关内容。
康佳P29SK061系列彩电的立体声功放和超重低音（部分机型选用）采用了两块二路功放输出的集成电路TDA2616，其电源供电均为开关电源直接输出的+25V。其静音控制电路分为关机自动静音和用户遥控静音电路，关机静音原理为，正常开机时，V202（A1015）的基极和发射机均接入+13V电源，电位相等，V202处于截止状态，这时通过VD201将C213充电至约+12.3V，关机时，开关稳压电源+13V消失，这时VD201反向截止，C213正极的充电电荷通过V202对地放电，V202导通，使的V201和V241基极高电位，V201和V241的集电极分别与N202和N203的2脚相连，在正常状态时，N202和N203的2脚内部通过电阻与电源相连，2脚电压接近电源输入电压（约为23V），由于V201和V241导通，IC内部电流的作用使N202和N203的2脚电压下降，内部放大器正相输入端电压下降，从而关闭N202和N203的音频功放输出。遥控静音控制是有主芯片TDA9373的4脚发出高电平静音信号，分别经VD213、VD214耦合至V202和V241的基极，使V202和V241导通，V202和V241的集电极电位下降，TDA2616的内部电流作用使N202和N203的2 脚电位下降，N202和N203进入静音状态。
