康佳自制电源板KPS270-01无12V、24V输出（图）

摘要：

维修分析： 大家觉的这样的故障是不是不应该再写出来。可是有很多简单的问题，由于不注意细节而造成维修进入困境。 就此故障而言，刚接到这块板子感觉不是很难。但是经过检测PFC电压400V正常，FSFR2100供电14V也

维修分析：
大家觉的这样的故障是不是不应该再写出来。可是有很多简单的问题，由于不注意细节而造成维修进入困境。
就此故障而言，刚接到这块板子感觉不是很难。但是经过检测PFC电压400V正常，FSFR2100供电14V也正常，就是FSFR2100不工作，没有12V、24V输出。经过询问网点技术员，原来故障是雷击，5V副电源和PFC电路是重新修好的，FSFR2100已经换新的，就是没有12V、24V输出。重新检查电路，也没有发现有坏的原件，怎么就是FSFR2100不工作。维修一下陷入困境。

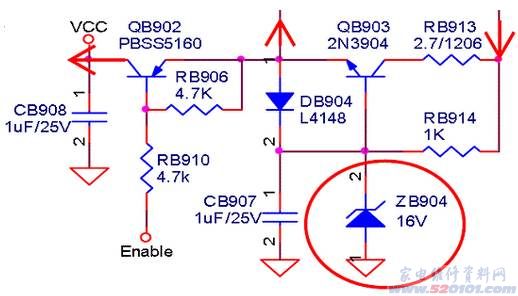

晚上对照原理图分析，下午检测的几个重点电压也都在正常范围之内，没有理由不工作，百思不得其解，最后就决定从副电源5V电路从头开始检查。第二天上班就直接从5V电路开始检查每一个网点维修更换过的原件。在检查到PFC电路及FSFR2100供电电路稳压部分时就对此部分电路进行重点检查，但是电压也都再正常范围之内。决定对此部分电路进行原件代换维修，最值得先代换的就是QB903、ZB904。先将QB903代换还是原故障，再将ZB904用一个16V稳压管代换，开机竟然有12V、24V输出啦，心情一下在兴奋无比。为了找到是什么原因造成的，将原来的稳压管装上又不开机啦，测量ZB904负极电压是14.3V。将好的稳压二极管装上测量稳压管负极电压是14.8V。电压只相差0.5V，对这个相差只有0.5V电压造成的故障理解不透。用万用表10K档测量带换下来的稳压管也是好的。最后为了稳妥一点，参照其他电路设计，将ZB904更换为18V稳压管，此时ZB904负极电压是16.5V。带上负载试机2个小时，经过多次开关机都是正常才交付网点装机。
此案例大家在维修的时候估计也很少碰到，只是在此提醒大家，在更换元器件时，最好是使用正品（厂家提供）原件。另外，就是平时维修时对电路中的重要监测点电压要有一个准确的电压值，做好记录以备以后使用。
