康佳BT系列液晶彩电原理与维修6例

2015-08-03 09:09:48  阅读 314 次 评论 0 条
摘要:

【例4】故障现象:指示灯正常(绿灯),转台有声音,无图像,屏幕有竖条,背光灯亮。 分析与检修:指示灯正常、声音正常、背光灯亮,说明CPU、伴音等部分正常;屏上有竖条,说明屏供电正常;但无图、有黑条,可确定是数字电路部

   【例4】故障现象:指示灯正常(绿灯),转台有声音,无图像,屏幕有竖条,背光灯亮。

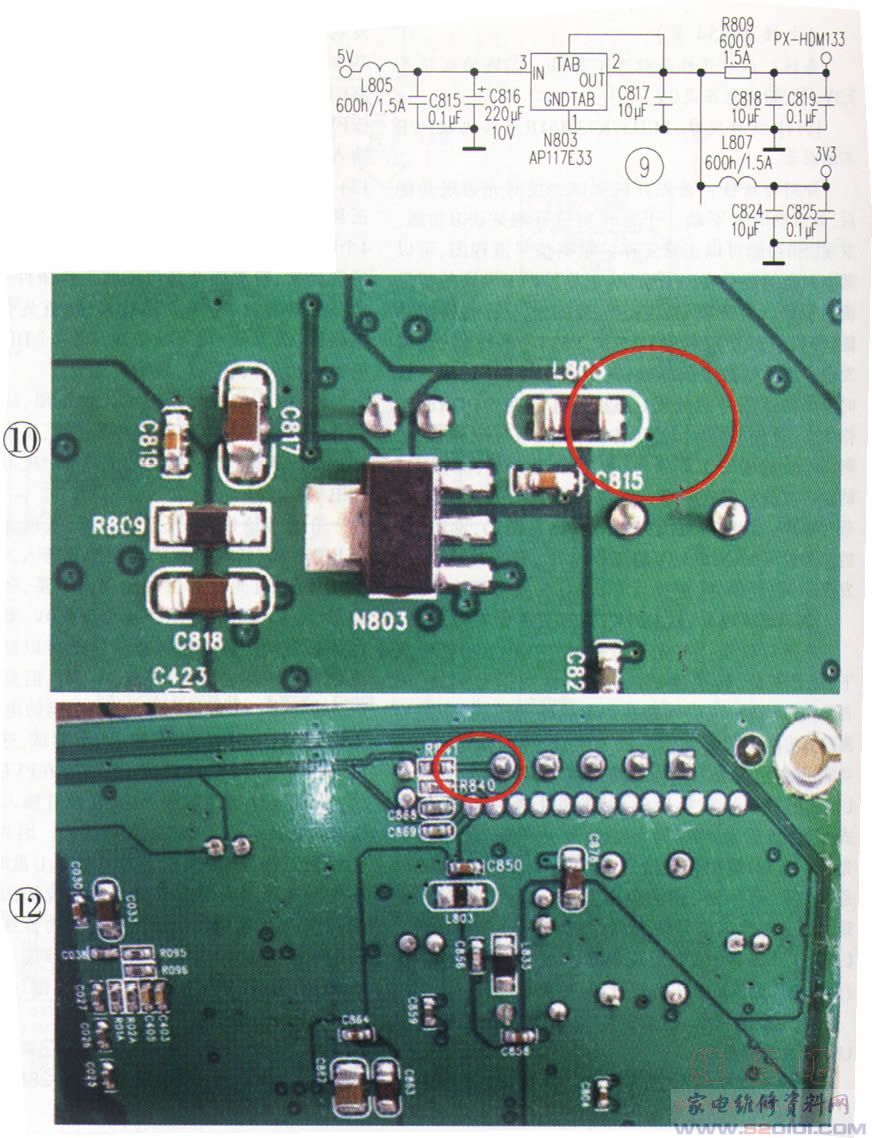

    分析与检修:指示灯正常、声音正常、背光灯亮,说明CPU、伴音等部分正常;屏上有竖条,说明屏供电正常;但无图、有黑条,可确定是数字电路部分没有正常工作。对数字电路部分的检修首先要检查供电,数字部分的供电主要有N803产生的3.3V,N870产生的1.8V,N833产生的2.5V。对这几部分的供电经仔细测量发现,无3.3V电压输出,再测N803供电也无输入,沿着电路向前级检查测量,发现L805断路(如图9)。更换后试机恢复正常。
    故障点实物图片见图10,此故障元件位置在板子的背面。
    【例5】:故障现象:指示灯亮,三无。

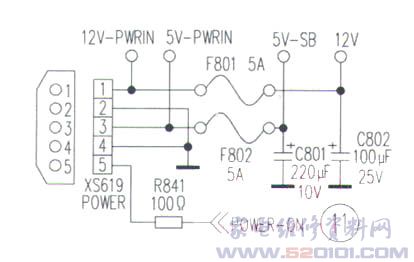

    分析与检修:指示灯亮,说明5V正常。三无,首先要测量电源板输出的5V、12V、24V三个电压。在测量中发现,12V和24V无输出。对电源板的引脚功能分析可知,电源板的第②脚和数字板的第⑤脚相连,是CPU送出的遥控开关机控制脚,正常工作时CPU送到XS619插座第⑤脚的控制信号为高电位(3V以上),这时12V和24V才有输出,整个机器才能正常工作。
    测量12V和24V无电压,同时测得⑤脚为低电位,说明CPU控制信号不正常,测得CPU开关机控制脚(23脚)在遥控开/关机时有变化,说明在CPU的23脚和电源板排插XS619第⑤脚间有断路或短路,对此电路检查发现,电路中接的V003的集电极电压可以随遥控开/关机变化。
    继续向后级检查,发现电阻R841断路。更换后试机,一切恢复正常。故障点实物图片见图12,此故障元件位置在板子的背面。
    【例6】指示灯红灯亮,三无。
    分析与检修:指示灯亮,可以断定5V电压正常。对于二无,还是要先测电源板的输出电压;测量发现12V和24V无输出,再测电源板的②脚,发现遥控开/关机控制信号为低电位,再测量CPU的23脚,发现也为低电位,无开机信号,CPU工作不正常。只要下面这些部位(电路)有问题,就可能造成工作不正常:(1)CPU供电;(2)CPU晶振;(3)CPU复位;(4)CPU总线;(5)程序存储器(6)CPU 35脚对N401复位信号未送到N401。

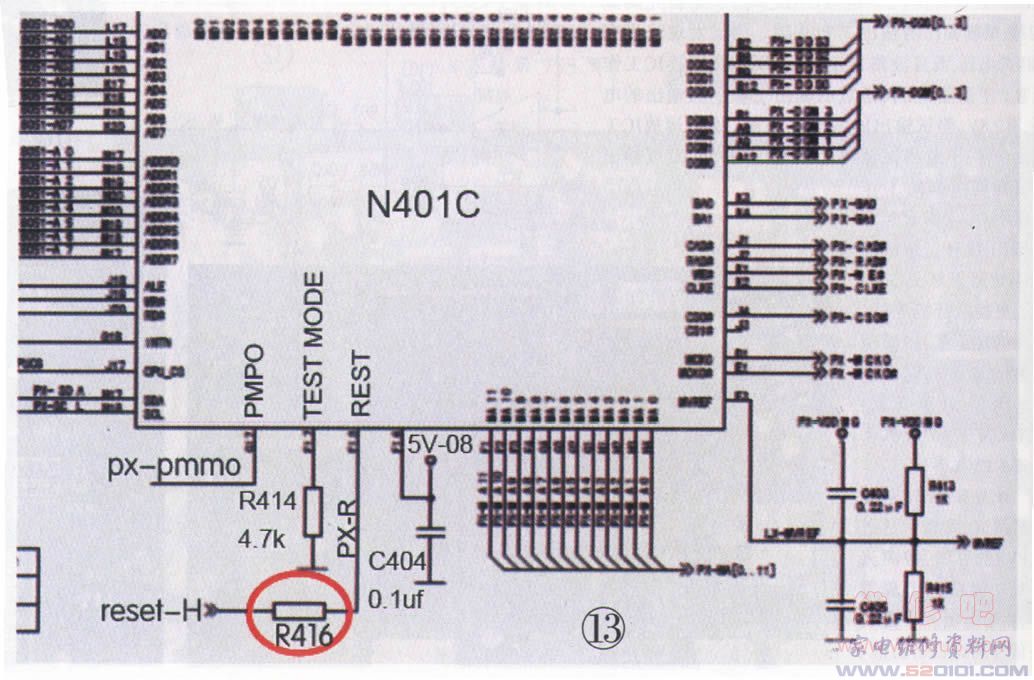

    对以上几种情况,检修时可以先从简单处入手。供电很容易测,晶振可以代换,总线电压在3~4V左右,有跳动。复位信号在开机时有高低的变化,程序存储器只能代换。在对机器的测量中发现,CPU的35脚开机时有电压波动,而N401的复位脚开机时无电压波动,再进一步检查,发现R416断路(或短路)(见图13)。故障点实物图片见图14,此故障元件位置在板子的背面。
    对于此故障,由于涉及到复位电路,所以在故障的表现上会出现不同的现象,也就是上一次开机与下一次开机在屏幕上出现的故障现象有时是不同的。因为此PX66的芯片集合了格式变换电路、解交织电路(去隔行)、A/D变换电路,所以有时开机可看到屏亮,但满屏的竖条等现象,无字符这是格式变换电路没有正常工作,供电正常;背光灯亮、黑屏是解交织电路没有正常工作,供电正常;不开机是PX66的总线电压低影响CPU,造成遥控不开机,无12V和24电压等。
    【例7】:黑屏,有声无图,指示灯绿灯,背光灯不亮。

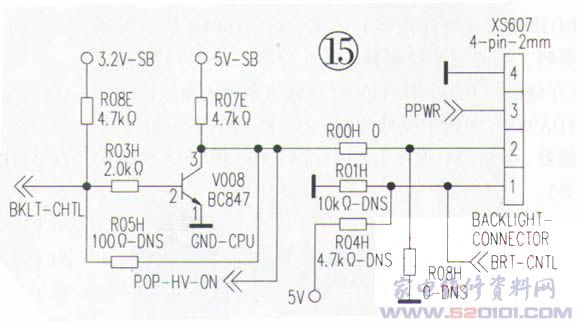

    分析与检修:声音正常,背光灯不亮,可初步判断数字板上的CPU部分工作正常。首先要检查逆变器板(背光灯驱动板)的供电和控制电路。37英寸的逆变器板(配中华屏)共有14个引脚。其中①~⑤脚是供电脚(24V),⑥~⑩脚是地;11脚空脚,12脚逆变器开关,13脚背光灯亮度控制脚,14脚接地。正常工作时,①~⑤脚24V,12脚5V,13脚在3.7V左右(根据亮度不同,电压也不同)。在此机的检测中,测量发现13脚电压为零,测得控制端R03H电压很低,只有0.3V左右,V006 c极电压为零,对电路进行阻值测量,发现V006的c~e结击穿短路(见图15),更换后故障排除。
    【例8】无声,图像正常

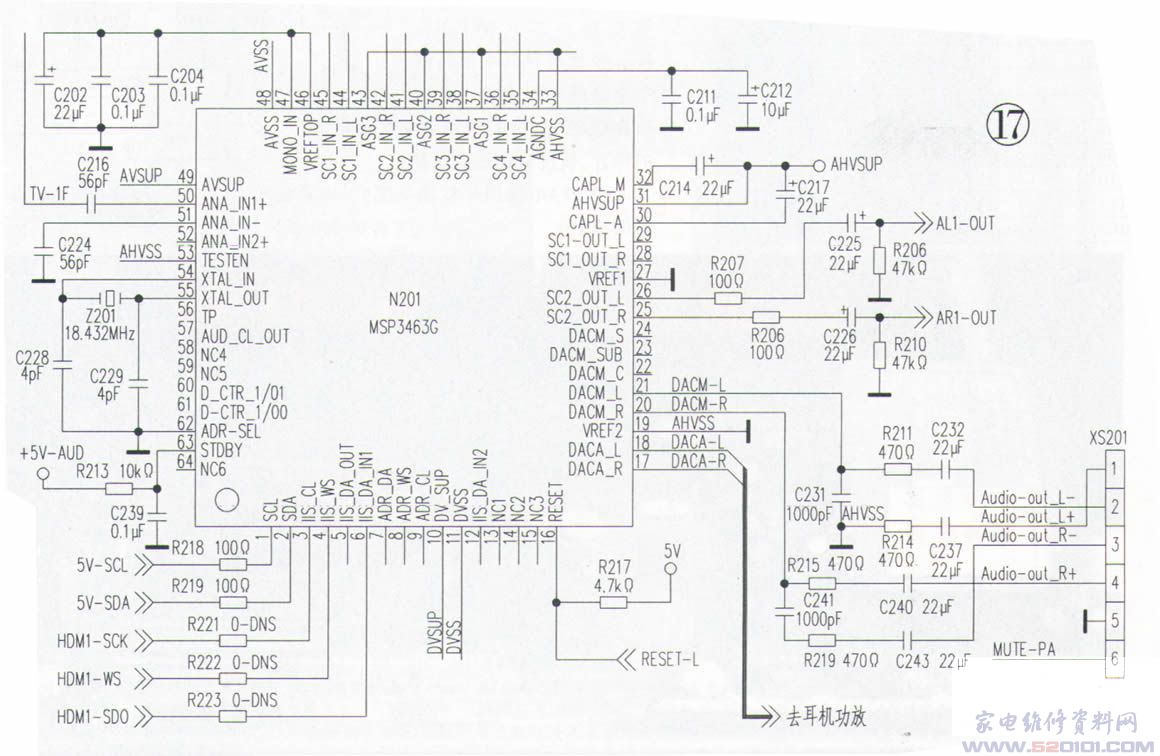

    分析与检修:有图无声,首先应检查伴音功放电路,测得供电正常,静音电路控制也在正常状态,用干扰法,可听到喇叭里有声音,说明伴音功放部分正常,故障出现在N201及N104这两个部分,用干扰法对N201的声音输入脚50脚进行干扰,喇叭没有反应,可确定故障就在N201部分。对N201进行检查,对供电、晶振、复位、总线逐一检查,当测到总线的时钟线时,电压偏低,进一步检查,发现R218开路(见图17)。更换后故障捧除。故障点实物图见图18。
     【例9】图正常,无声音。
    分析与检修:无声音,图像正常,首先要检查伴音功放电路,此机用的伴音功放为TDA8946(或TDA8944),供电脚为③脚和⑩脚,12V;⑩脚为静音脚,正常工作时为低电位,静音时为高电位。
    对此故障检测发现,供电正常,⑩脚为高电位,说明此机处于静音状态,测量V203的基极为低电位,从电路可知,V204、V205、V206都对V203的基极有控制作用,测量3个三极管的基极都为低电位,说明外部控制信号正常,对此部分电路进行阻值测量,测碍对地阻值很低,再进一步测量,发现V204的ce结击穿。更换后故障排除。
    【例10】无图,无声,字符正常,雪花点稀少,噪声时有时无。

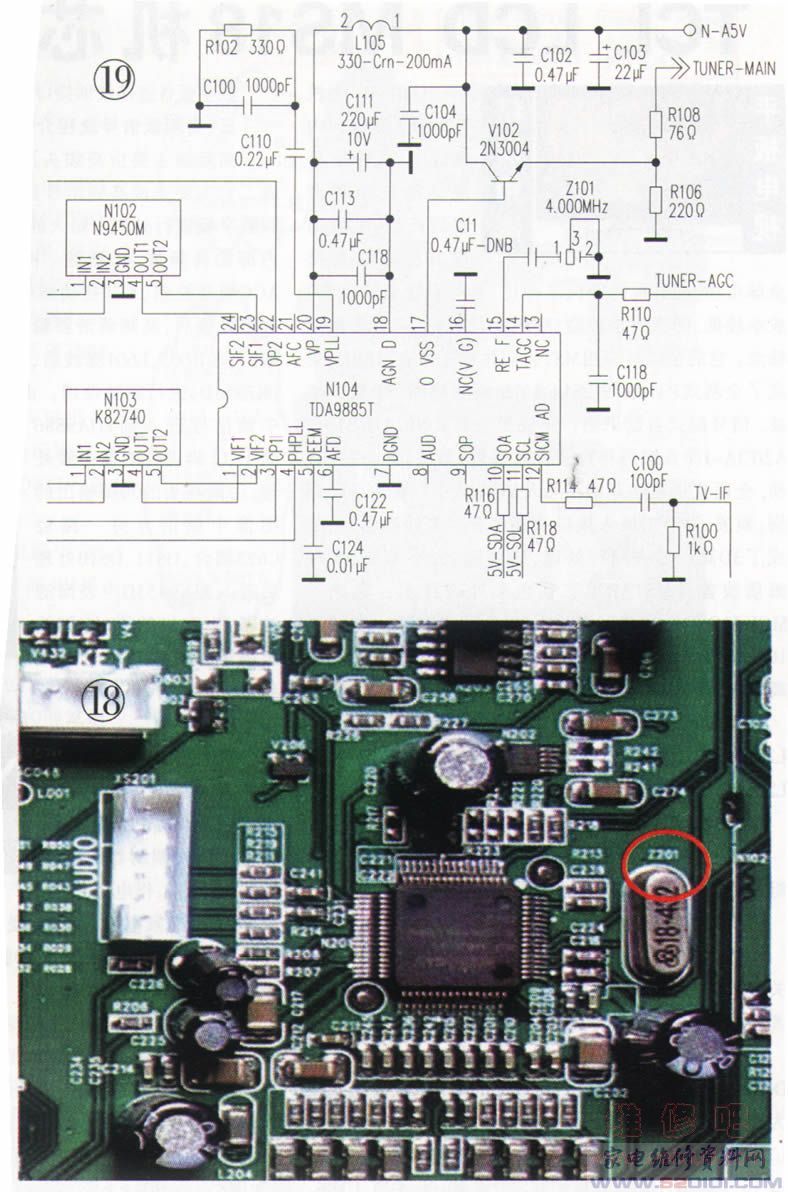

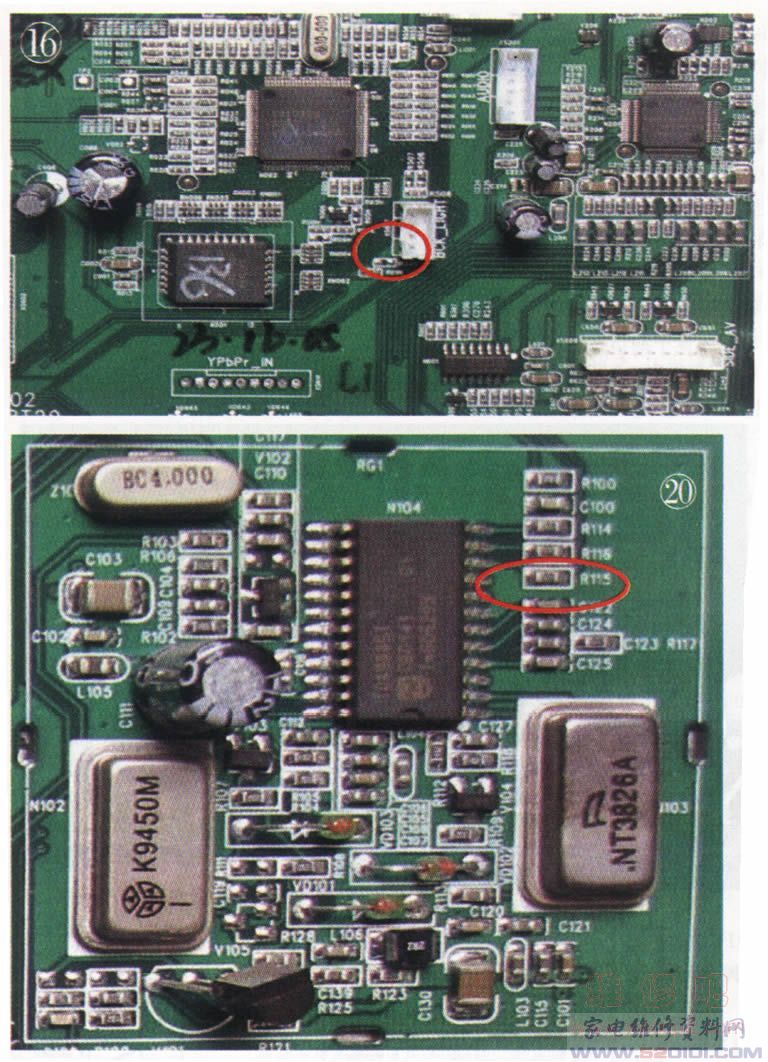

    分析与检修:首先还是要根据故障现象来确定检修范围。有雪花点可初步断定N401及后面部分电路正常.故障部位可能在中放电路和高放电路(也可先用AV信号试一下)。由雪花点稀少的现象,可分析故障部位在中放电路,对中放(N104)检查,当测到总线脚时发现电压偏低,再对总线进一步检查,发现R115开路(见图19),更换后故障排除。故障点实物图见图20
    综上所述,要检修液晶电视,首先要对电路信号的走向非常了解,对故障判断要多检查、多分析、少用烙铁。修理数字板时,对焊接技术要有较高的要求,而且要很细心。不要盲目的乱换元件,否则将会把铜皮搞断,甚至造成整个板子报废。
    通过以上案例大家可以看到,损坏大集成电路的故障是非常少的,故与修理普通彩电有所不同。
康佳BT系列液晶彩电原理与维修6例 第1张
康佳BT系列液晶彩电原理与维修6例 第2张

康佳BT系列液晶彩电原理与维修6例 第3张

康佳BT系列液晶彩电原理与维修6例 第4张

康佳BT系列液晶彩电原理与维修6例 第5张

康佳BT系列液晶彩电原理与维修6例 第6张
康佳BT系列液晶彩电原理与维修6例 第7张
