【例1】接修一台康佳T2979D型彩电，其故障现象呈三无。
据用户讲，此机曾修过多次，但使用不久又呈三无。且屡损电源开关管C4706和C4111。
打开机盖检查，发现保险F901发黑炸裂，这表明其负载发生了严重的短路故障。先检查电源开关管V901(C4706)已击穿短路，进一步细查，V903(C2500)和V904(All60)也击穿损坏，其他元件未见异常。于是更换上述损坏元件后试机，一切正常。考虑到用户所反映的情况，决定长时间试机观察，约50分钟后突然呈三无，检查所更换的元件，三只晶体管全部损坏。

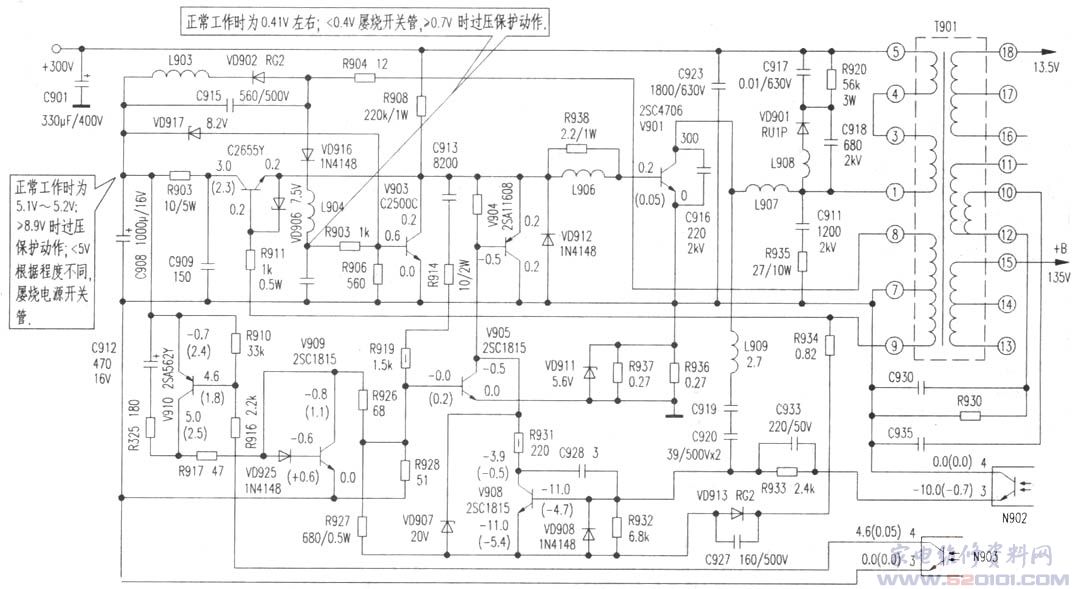

分析该系列彩电开关电源线路图(见附图)，电路结构由分立元件组成且元器件数量较多。其工作原理是：经整流滤波的+300V左右电压一路经启动电阻R908送至开关管V901 b极。提供启动电流；另一路经电源开关变压器T901⑤-①绕组至V901 c极，提供工作电压，此时V901导通；在R914、C913正反馈的作用下，开关电源开始振荡。V904为脉宽频调制管，V908、V905、V909、V910等组成开／关机控制和稳压控制。分析其关键所在是V902、V903在电路中的作用和其工作状态对电路的影响。
V902、VD902、C908、VD906等组成开关管的恒流驱动电路。在工作状态时，T901⑧～⑦绕组产生的脉冲电压经R904、VD902和VD918整流，在C908和C914上建立稳定的电压(C908上的正常电压值应为5．1V-5．2V；C914上的电压约为0．4V)。C908上的电压不仅是V902的工作电源，同时还是V903的保护取样电压。若T901⑧-⑦绕组上因某种原因感应电势升高，C908上的电压必然升高，当升高到一定值时，会使VD907击穿，于是V903饱和导通，使V901 b、e极接近同电位而截止，保护开关管V901不被损坏。
前面已经提到，V902、VD902、C908、VD906等组成开关管V901的恒流驱动电路，实际上C908上的电压相当于一个直流电源，C908的电位升高就起到了过压保护作用，如因故电位下降时，势必会使恒流驱动电路工作异常，会因驱动不足导致激励不足，这样会使开关管V901损耗增大而损坏。
从以上分析看来，C908上能否建立正常的工作电压，与V902、V903能否有效地正常工作至关重要，此故障很可能与C908不良有关。于是拆下C908检测，却未见异常，将C908、C914更换后试机，此故障彻底排除。正常工作时测C908正端对地电压为5．2V左右，C914两端电压为0．4V左右。由此证实分析与推断正确。
【例2】一台康佳T2530D型彩电，其故障现象与“例1”相似。
