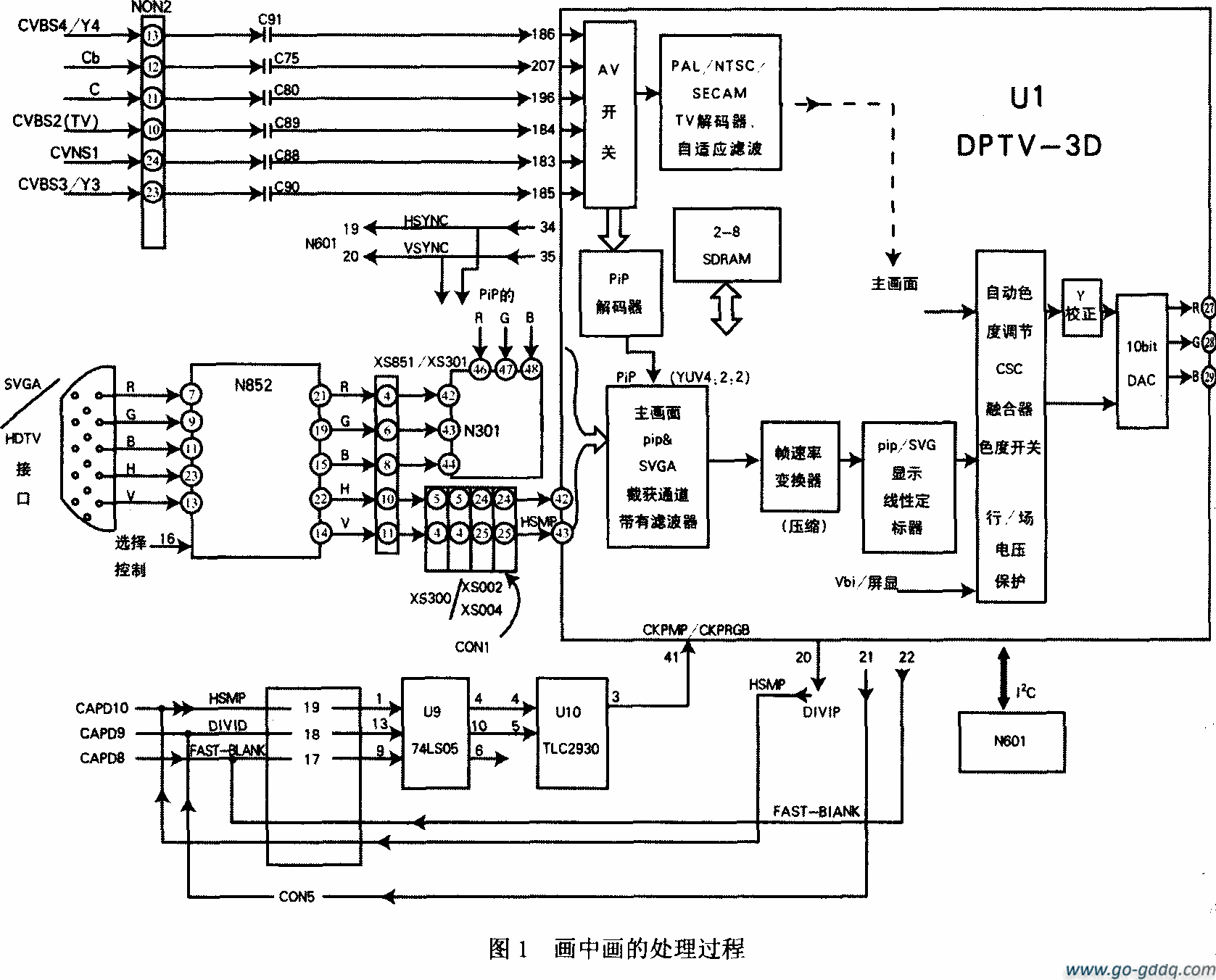

首先要了解pip信号的走向。T机只有“高清”模式或SVGA模式下才有pip功能，也就是说P2902T机没有画中画功能，当需要pip功能的主画面则是SVGA或“高清”信号，而子画面则是TV或AV信号。从Av板上的(SVGA／HDTv)15针专用接口引入VGA的R、G、B和H、v实用只用到5针(即R、G、B、H、V)，它们经铁线分别送到AV板上韵N852的⑦，⑨，（11）脚，（23）脚、（13）脚，经N852切换后，又分别从N852的（21）、（19）、（15）脚、（22）脚（14）脚输出。如图l所示。
从图1看出，高清“T”机的pip原始信号是从Av板上输入的AV、SV或由N101⑨脚输出的Tv信号，它们经CON2分别从u1的(186)、(207)、(196)、(184)、(183)、(185)脚输入。进入ul后先经Av开关切换到PIP通道，而主画面由于是VGA的RGB直接送到N301，所以u1内部的主画面通道不作处理。进入pip通道的TV或AV信号首先对其解码，得到YUV分量，再作A／D变换并按4：2：2格式(16bit)送到pip截获通道一pip的压缩、存储、控制处理，最终经10 bit的D／A反变换从ul的（27）、（28）、（29）脚输出即子画面的R、G、B。值得注意的是pip处理过程中所需的时钟(cKPRGB)是经U9，u10处理后从（41）脚引入的，参见图1。

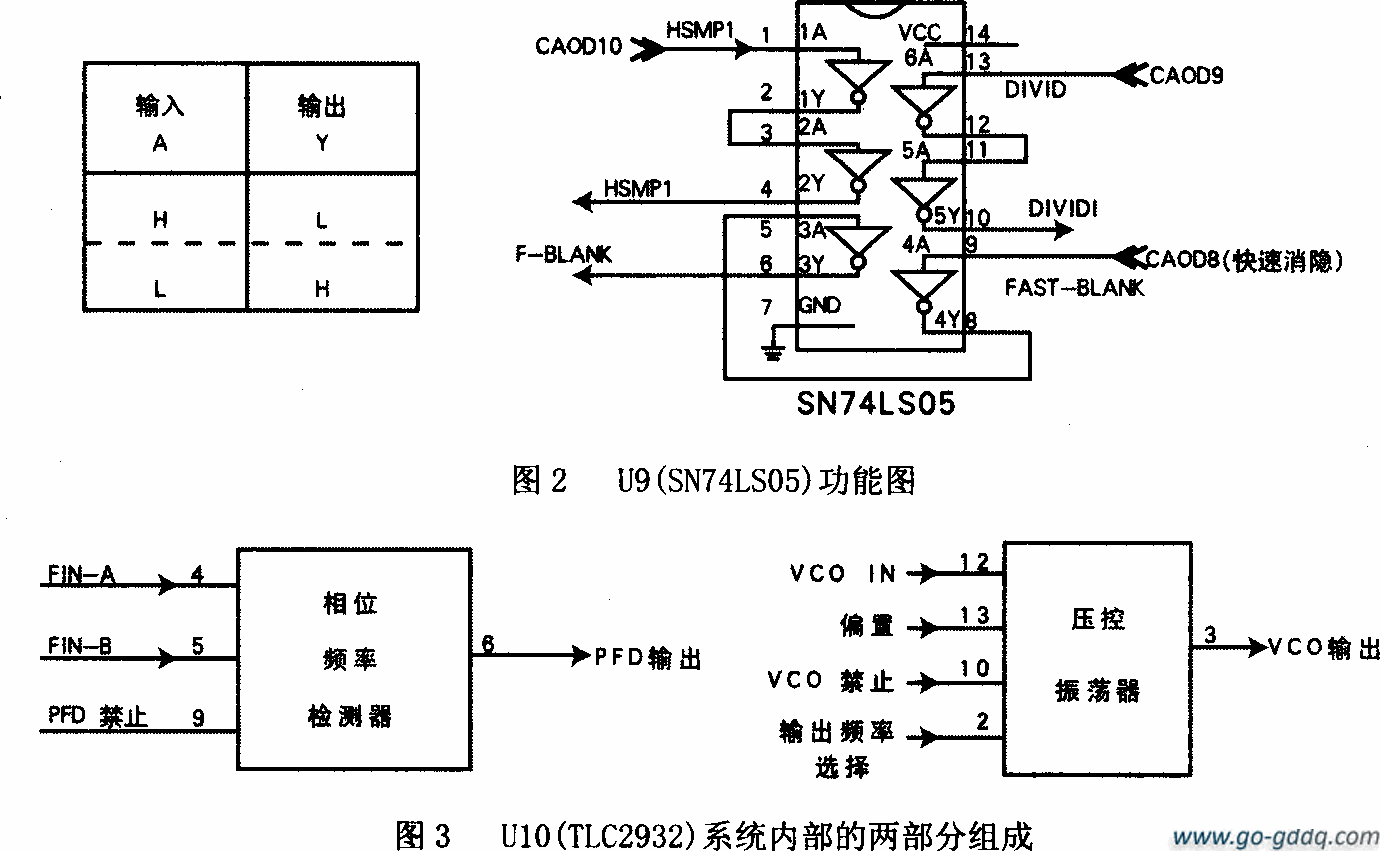

其中u9(74LS05)是非门电路(倒相器)，其功能表及逻辑图如图2所示。
u10(TLC2932)是高性能的锁相环路，其④脚为参考频率的输入脚，它来自u9(74LS05)④脚的输出，其⑤脚为“DIVID”(分频)，它来自u9⑩脚的输出。其功能方块图如图3所示。
根据以上分析，造成本故障的部位，由于主画面(是VGA图像)和伴音正常，表明开关稳压电源，N30l、伴音通道是正常的，行、场扫描电路是正常的，而子画面是高频头输出的Tv信号或Av端口输入的AV信号。
试用TV作子画面，再改用Av作子画面，如果两次均为无子画面故障，则从图1可以看出，故障范围在XS003，CON2、ul、u9、u10、CONl、XS002、XS004、XS300之间的子画面处理过程。为此，先测TV、AV(子画面信源)送U1的(186)、(207)、(196)、(184)、(183)、(185)脚的工作状态。如果工作电压正常，再测u1的R、G、B(子画面)输出脚，（27）、（28）、（29），(实测CONl的（22）、（21）、（20）脚或测XS002的⑦、（28）、（29）脚，或测XS004的⑨、⑧、⑦，或测XS300的⑨、⑧、⑦脚。)若不正常就要打开“3D处理板”查u1、U9、U10。经查是u10④脚虚焊导致u1④脚失去PiP时钟。补焊好后开机一切正常。[Page]
