康佳T2975S彩电按键功能错乱，遥控功能正常

摘要：

当使用本机键换台时，出现屏幕菜单显示，而不能换台，且其他键控功能也错乱。开机检修未发现损坏元器件，换正常机上的键控板(KEY-BOARD)也难解决问题。经与总部咨询，方知按键控制功能与按键电路和主芯片CPU电路的供电

当使用本机键换台时，出现屏幕菜单显示，而不能换台，且其他键控功能也错乱。开机检修未发现损坏元器件，换正常机上的键控板(KEY-BOARD)也难解决问题。经与总部咨询，方知按键控制功能与按键电路和主芯片CPU电路的供电有关；本机按键电路采用+5V供电(如图8所示)，按键6种控制功能采用电阻分压方式将按键取样电压分为6段，第一段取样电压为：R672\R672+R661×5v=2.2K\2.2K+16K×5v=0.6V

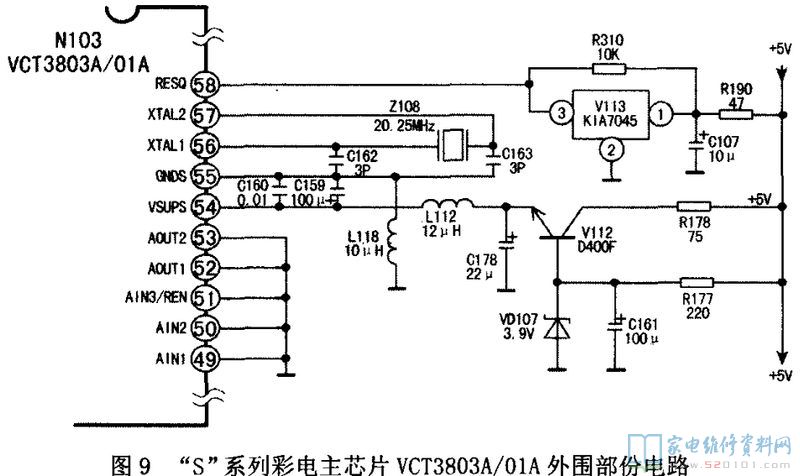

第二段至第六段的取样电压分别为1．1v、1．6V、2．1V、2．6V。接收按键信号的CPU芯片将3.3V也分为6段进行比较，然后根据比较结果执行相对应的按键功能。由于相邻段取样电压相差仅0.5V左右，如果按键电路或CPU供电电源与标准值存在差距，则可能发生按键功能错位的故障现象。本机按键电路供电取自开关稳压电源+5v输出，而CPU的3．3V供电则是由v112、VDl07、R177等分立元件组成(如图9所示)，

分立元件离散性较大，R177阻值偏差和V112放大倍数差别都可能使3.3V供电偏差，也就会导致比较电压偏差，从而产生本例故障现象，经代换调整R177、v112、VDl07等元件，使CPU供电准确定位于3.3v，重新试机，按键恢复正常功能。
