接修一台长虹LED32C1000N液晶彩电，上电后红灯亮，遥控开机后指示灯变为绿灯，背光点亮，有开机音乐，出现开机画面后黑屏，然后指示灯变为红灯，接着又自动启动，重复上述现象，始终不能二次开机。

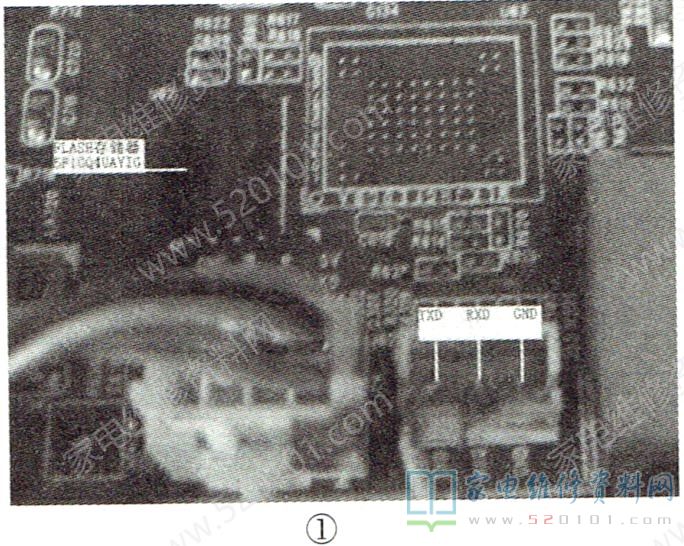

本机采用三合一主板，查各路电源供电正常。本机没有vGA接口，但在线路板上有一个三针插座，标注有“GND"、“RXD"和“TXD' ，如图1所示。
"RXD" 和"TXD"端分别连接升级小板的"RX"、“TX" ， "GND"端接升级小板的GND ，查看打印信息(具体操作可以参考家电维修2016年第8期43页)，最后一行显示"UART BUS OFF" ，意思是异步串口总线关闭，这肯定不正常，软件出错的可能性很大。
该机主板上有一块存储器24C32，存储的是用户数据，有的机器的屏参数据也存在此芯片中。该存储器中的数据出错一般不影响开机， 如果数据或芯片损坏，换用空白芯片也可以正常开机。换上一块空白的24C32，故障依旧，并且开机画面变花屏，这说明本机屏参数据确实存储在这里，而且故障与此芯片无关，问题应是FLASH存储器中数据出错。本机并没有采用常见的25系列FLASH芯片，而是一块比25系列芯片体积大的8脚贴片芯片，型号是SF1GQ4UAYI。查资料得知，这是一种大容量FLASH芯片，引脚功能和25系列的一-样，但引脚很短，很难拆装。

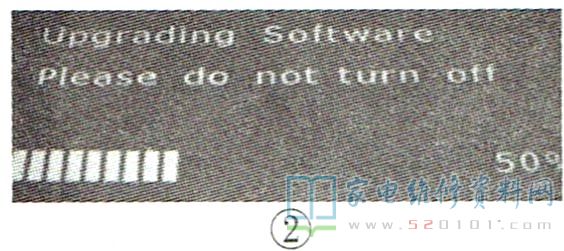

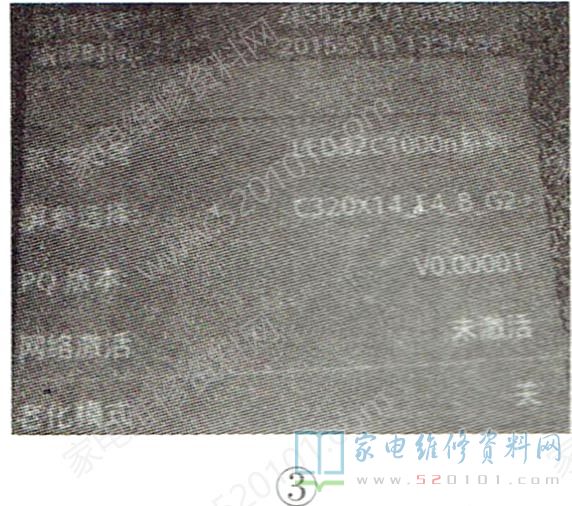

在网上找到该机U盘升级数据，大小为47.6MB，要求用于升级的U盘容量小于8GB、单分区FAT32格式，最好u盘带指示灯，可以了解U盘的工作情况。解压缩下载的升级文件包，得到两个数据文件:一个是"ZLS53GI V1.0003.BIN"，大小为48MB;另一个是“ZLS53GIMBOOT v0.00015.BIN”，大小为1480kB。前者应该是FLASH数据文件，后者是启动引导文件。该机有开机音乐和画面，引导文件应该正常，于是只把前者复制到U盘中，在断电状态下把U盘插入电视机，然后上电，如果电视机上电后直接开机，需用遥控器让电视机处于待机状态，然后按住本机的菜单键(此操作前先查一下该机菜单按键是否正常，如接触不良，必须把按键换掉，以免出错)，再按遥控器上的电源键开机，此时U盘的指示灯闪烁，随后屏显一个提示框，询问是否要执行升级，选择"yes" ，并按遥控器上的OK键，等一会儿后屏显升级提示和进度条，如图2所示，这段时间不要进行任何操作，更不可断电。升级过程约3分钟，升级完成后电视机会自动重启，并直接进入工厂模式，如图3所示。如果图像花屏，调整屏参数据即可。
遥控关机退出工厂模式，如要再次进入，要在TV模式下，先按节目源键，再按数字键“0、8、1、6”即可进入工厂模式。按上述方法对本机进行软件升级后，故障排除。
本机打印信息中有一段如下:
Bad block table found at page 65216， version Ox01
Bad block table found at page 65152， version 0x01
nand_ read. _bbt: Bad block at 0x000006000000
nand read bbt: Bad block at 0x00000780000
nand read. bbt: Bad block at 0x000007fa0000
nand_ read. bbt: Bad block at 0x000007fc0000
nand_ read_ bbt: Bad block at 0x000007fe0000

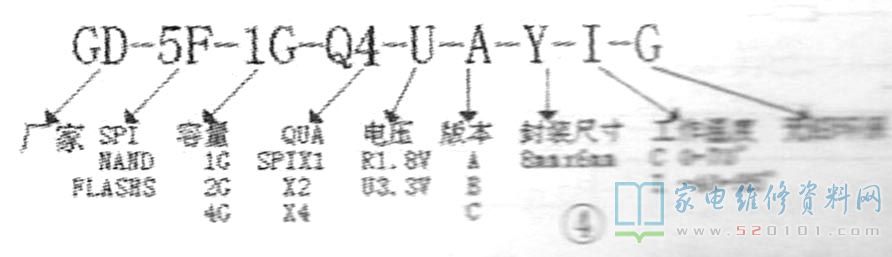

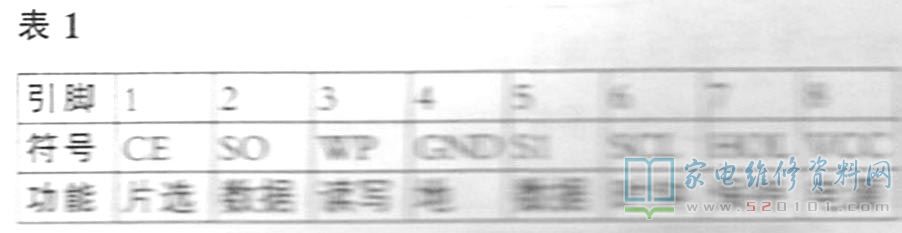

上述信息表明系统在读取FLASH芯片时，发现芯片内有坏块，并列出了坏块的地址。软件升级成功后，再看打印信息，上面的信息仍然有，这说明虽然该FLASH芯片内有坏块，但并不影响正常数据的读写操作。本机的FLASH存储器容量达1GB，其命名方式如图4所示，引脚定义如表1所示。
