长虹49Q1R液晶电视不开机的故障维修

      接修一台长虹49Q1R液晶电视，故障表现为不开机。上电，测得电源板输出的12V电压不稳定，怀疑故障在电源板上。此机所用电源板型号是HSL55S-1M25A8(可用FSPL55S-1M25A8型板替代)，U201 (FA5591)与Q201、L202 组成PFC电路，U401(NCP1393)与Q401、Q402、T201、C402等元件组成LLC电路，在T201次级得到两路24V电压，分别给主板和背光电路供电。U101(NCP1251)、Q301、T101组成反激功率变换电路，在T101次级产生12V供主板工作;同时，T101的初级第二绕组感应电压POWER，一路通过D304给U101⑤脚持续供电，另一路经N103、Q306 ( 实物标注为Q302 )控制，通过Q306、D306变成VCCI(16.5V)，给U201供电。PFC电路工作后形或390V的PFC电压，此电压经分压电阻R421~R424给U402控制极供电，U402导通，Q404也导通，VCC1电压通过Q404变成VCC2(如图1所示)，给U401供电并使其工作，产生双24V电压。

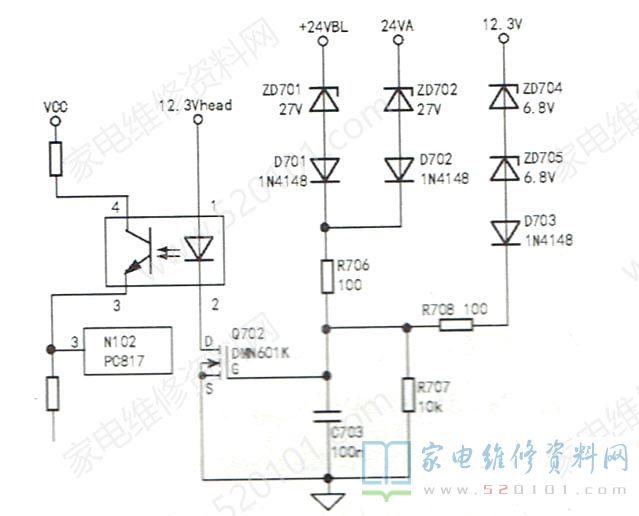

      目测12V滤波电容C602.C603及C607~C609未见异常，测U101工作条件，发现③脚(过功率检测)瞬间电压升至2.89V，而正常电压应为0.2V。U101的③脚外接12V、双24V过压检测电路，如图2所示。断开N102开机，故障消失，说明故障在N102所接的电路中。检查发现，ZD705软击穿，将其换新后故障排除。

      提示:ZD705击穿后Q702.N102导通，U101③科电压升高，IC内过功率保护电路动作，振荡频率下障，则12V输出电压下降。
